Сведения о средстве измерений: 92280-24 Счетчики воды интеллектуальные крыльчатые

Номер по Госреестру СИ: 92280-24
92280-24 Счетчики воды интеллектуальные крыльчатые
(НАРТИС-СВИ)

Назначение средства измерений:
Счетчики воды интеллектуальные крыльчатые НАРТИС-СВИ предназначены для измерений объема питьевой воды в системах холодного водоснабжения.

сертификация программного обеспечения
Внешний вид. Счетчики воды интеллектуальные крыльчатые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики воды интеллектуальные крыльчатые
Рисунок № 1

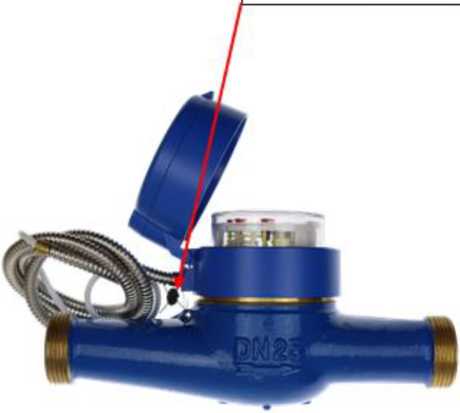

Внешний вид. Счетчики воды интеллектуальные крыльчатые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики воды интеллектуальные крыльчатые
Рисунок № 2

Общие сведения

Дата публикации - 08.10.2025
Срок свидетельства - 04.06.2029
Номер записи - 194130
ID в реестре СИ - 1416804
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, НАРТИС-СВИ40С-МР01, НАРТИС-СВИ32С-МР01, НАРТИС-СВИ25С-МР01, НАРТИС-СВИ20С-МР01, НАРТИС-СВИ15С-МР01, НАРТИС-СВИ, НАРТИС -СВИ,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»)
Страна - РОССИЯ
Населенный пункт - Вологодская область, г. Череповец
Уведомление о начале осуществления предпринимательской деятельности -

Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 407
Выдано извещений - 1
Кол-во периодических поверок - 29
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 2190 дн.

Наличие аналогов СИ: Счетчики воды интеллектуальные крыльчатые (НАРТИС-СВИ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
75607-19
17.07.2024
Счетчики электрической энергии однофазные многофункциональные, "НАРТИС-12-МТ"
Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС») (РОССИЯ Вологодская область, г. Череповец)
ОТ
МП
16 лет
76338-19
04.10.2024
Счетчики электрической энергии трехфазные многофункциональные, "НАРТИС-32-МТ"
Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС») (РОССИЯ Вологодская область, г. Череповец)
ОТ
МП
10 лет - для кл. т. 0,2S; 0,5S; 16 лет - для кл. т. 1
92280-24
04.06.2029
Счетчики воды интеллектуальные крыльчатые, НАРТИС-СВИ
Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС») (РОССИЯ Вологодская область, г. Череповец)
ОТ
МП
6 лет
92432-24
21.06.2029
Счетчики воды интеллектуальные турбинные, НАРТИС-СВИ
Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС») (РОССИЯ Вологодская область, г. Череповец)
ОТ
МП
6 лет

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики воды интеллектуальные крыльчатые (НАРТИС-СВИ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ВОЛОГОДСКИЙ ЦСМ"
(RA.RU.311504)
РСТ
  • НАРТИС-СВИ20С-МР01
  • НАРТИС-СВИ15С-МР01
  • НАРТИС-СВИ40С-МР01
  • НАРТИС-СВИ25С-МР01
  • НАРТИС-СВИ32С-МР01
  • 200 200 180 20 0 200 180 20
    ООО "ГК ВОДОПРОЕКТ"
    (RA.RU.312191)
  • НАРТИС-СВИ
  • 2 0 2 0 0 0 0
    ООО "МЕТРОСЕРВИС"
    (RA.RU.312120)
  • НАРТИС-СВИ40С-МР01
  • НАРТИС-СВИ32С-МР01
  • НАРТИС-СВИ40С1-МР01
  • 198 198 198 0 0 198 198 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • 1 1 0 1 1 1 0 1
    ООО "ЦМ"
    (RA.RU.310581)
  • НАРТИС -СВИ
  • НАРТИС-СВИ40С-МР01
  • 6 0 6 0 5 0 5

    Стоимость поверки Счетчики воды интеллектуальные крыльчатые (НАРТИС-СВИ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Встроенное программное обеспечение счетчиков НАРТИС-СВИ (далее - ПО) производит считывание показаний со счетного механизма, а также формирует ответы на запросы, поступающие по интерфейсам связи. ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейс. Настройка и считывание данных со счетчиков производится с помощью специализированного ПО «Nartis Tools». Изменение метрологически незначимой части ПО без вскрытия корпуса и повреждения пломбы невозможно. Идентификационные данные метрологически значимого ПО приведены в таблице.

    ПО не доступно для пользователя.

    Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 2 -

    обеспечения

    данные автономного

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    FWM NARTIS-WMI

    Номер версии (идентификационный номер) ПО

    не ниже 1.ХХ

    Цифровой идентификатор ПО (контрольная сумма)

    -

    Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель счетчика фотохимическим методом и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 3 «Использование по назначению» руководства по эксплуатации НРДЛ.405544.002РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1);

    ГОСТ 6019-83 Счетчики холодной воды крыльчатые. Общие технические условия;

    ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия;

    ГОСТ Р 50193.1-92 Измерение расхода питьевой воды. Технические требования;

    ГОСТ Р 50193.2-92 Измерение расхода питьевой воды. Требования к установке;

    ГОСТ Р 50193.3-92 Измерение расхода питьевой воды. Методы и средства испытаний;

    воды

    воды

    воды

    закрытых

    закрытых

    закрытых

    каналах. Счетчики

    каналах. Счетчики

    каналах. Счетчики

    холодной

    холодной

    холодной

    НРДЛ.405544.002ТУ Счетчики воды интеллектуальные Технические условия.

    крыльчатые НАРТИС-СВИ.

    Правообладатель

    Общество с ограниченной ответственностью «Завод (ООО «Завод НАРТИС»)

    ИНН 5019029500

    Юридический адрес: 162608, Вологодская обл., г. Череповец, Северное ш., Телефон: +7 (8202) 20-20-27

    Web-сайт: nartis.ru

    E-mail: info@nartis.ru

    Изготовитель

    Общество с ограниченной ответственностью «Завод
    (ООО «Завод НАРТИС»)
    ИНН 5019029500
    Адрес: 162608, Вологодская обл., г. Череповец, Северное ш., д. 40В
    Телефон: +7 (8202) 20-20-27
    Web-сайт: nartis.ru
    E-mail: info@nartis.ru
    НАРТИС»
    д. 40В
    НАРТИС»

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Завод (ООО «Завод НАРТИС»)
    ИНН 5019029500
    Юридический адрес: 162608, Вологодская обл., г. Череповец, Северное ш., Телефон: +7 (8202) 20-20-27
    Web-сайт: nartis.ru
    E-mail: info@nartis.ru

    Счетчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика, проходит через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение объема на индикаторном устройстве. Крыльчатка конструктивно защищена от воздействия внешним магнитным полем.

    Индикаторное устройство счетчиков имеет ролики с цифрами и стрелочные шкалы, для указания значений измеренного объема, а также сигнальную звездочку.

    Сигнальная звездочка предназначена для повышения разрешающей способности счетчиков при снятии показаний.

    Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.

    Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

    Счетчик может использоваться автономно, а также в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.

    Структура условного обозначения счетчиков:

    НАРТИС-СВИ

    Х Х

    Х

    -

    Х

    Х

    Х

    Х Х

    1

    2

    3

    4

    5

    6

    7

    Таблица 1 - Структура условного обозначения счетчиков

    Позиция

    Описание

    1

    Обозначение счетчика

    2

    Диаметр условного прохода:

    15 - 15 мм

    20 - 20 мм

    25 - 25 мм

    32 - 32 мм

    40 - 40 мм

    3

    Класс точности в соответствии с ГОСТ Р 50193.1-92:

    В - класс точности В

    С - класс точности С

    4

    Основной интерфейс:

    G - GSM/GPRS, LTE

    N - NB-IoT

    И - импульсный выход

    R - интерфейс RS-485

    M - M-Bus

    W - WMBus

    L - интерфейс LoRa

    5

    Тип соединения: Р - резьбовое

    6

    Клапан:

    К - клапан в составе счетчика Нет символа - клапан отсутствует

    7

    Модификация компонентной базы (не влияет на метрологические характеристики): n - номер модификации (состав компонентов указан в ПС)

    нет символа - состав компонентов не указывается

    Знак поверки в виде оттиска поверительного клейма наносится на одну пломбу, установленную на корпус и крышку индикаторного устройства.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки в виде цифрового обозначения на индикаторное устройство.

    Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.

    Внешний вид. Счетчики воды интеллектуальные крыльчатые (НАРТИС-СВИ), http://oei-analitika.ru

    Места нанесения поверки

    утверждения типа и заводского номера

    Внешний вид. Счетчики воды интеллектуальные крыльчатые (НАРТИС-СВИ), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа


    Таблица 6 -

    Наименование

    Обозначение

    Количество

    Счетчик воды интеллектуальный крыльчатый

    НАРТИС-СВИ

    1 шт.

    Штуцер1)

    -

    2 шт.

    Паспорт

    НРДЛ.405544.002ПС

    1 экз.

    Руководство по эксплуатации

    НРДЛ.405544.002РЭ

    1 экз.

    Коробка (потребительская упаковка)

    -

    1 шт.

    1)по заказу


    Таблица 3 - Метрологические характеристики счетчиков класса точности B

    Наименование характеристики

    Значение

    Диаметр условного прохода (DN), мм

    15

    20

    25

    32

    40

    Наибольший расход Qнаиб, м3

    3

    5

    7

    12

    20

    Наименьший расход Qнаим, м3

    0,03

    0,05

    0,07

    0,12

    0,2

    Номинальный расход Qн, м3

    1,5

    2,5

    3,5

    6

    10

    Переходный расход Qn, м3

    0,12

    0,2

    0,28

    0,48

    0,8

    Порог чувствительности, м3

    0,008

    0,012

    0,025

    0,030

    0,064

    Пределы допускаемой относительной

    погрешности счетчика, %, в диапазоне

    расходов

    - от Qнаим до Qn включ.

    ±5

    — св. Qn до Qнаиб

    ±2

    Таблица 4 -

    счетчиков класса точности C

    Наименование характеристики

    Значение

    Диаметр условного прохода (DN), мм

    15

    20

    25

    32

    40

    Наибольший расход Qнаиб, м3

    3

    5

    7

    12

    20

    0,015

    0,025

    0,035

    0,06

    0,1

    Наименьший расход Qнаим, м3

    0,0121)

    0,0151)

    0,0231)

    0,031)

    0,0351)

    Номинальный расход Qн, м3

    1,5

    2,5

    3,5

    6

    10

    Продолжение таблицы 4

    Наименование характеристики

    Значение

    3

    0,022

    0,040

    0,050

    0,090

    0,150

    Переходный расход Qn, м3

    0,0151)

    0,0201)

    0,0301)

    0,0451)

    0,0551)

    Порог чувствительности, м3

    0,008

    0,01

    0,012

    0,023

    0,03

    Пределы допускаемой относительной погрешности счетчика, %, в диапазоне расходов

    - от Qнаим до Qn включ.

    ±5

    — св. Qn до Qнаиб

    ±2

    1)по заказу

    Таблица 5 - Основные технические

    Наименование характеристики

    Значение

    Диаметр условного прохода (DN), мм

    15

    20

    25

    32

    40

    Максимальное рабочее давление, МПа

    1,6

    Потеря давления при Qнаиб, МПа, не более

    0,1

    Емкость счетного механизма, м3

    9999

    Цена деления счетного механизма, м3

    0,01

    Габаритные размеры, мм, не более

    - высота

    118

    135

    145

    155

    234

    - ширина

    85

    90

    137

    95

    145

    - длина

    165

    195

    260

    260

    300

    Масса, кг, не более

    1

    1,8

    3,7

    2,3

    7,8

    Степень защиты оболочки по ГОСТ 14254-2015

    IP68

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +5 до +50

    - температура измеряемой среды, °С

    от 0 до +50


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
