Сведения о средстве измерений: 92396-24 Манометры дифференциальные

Номер по Госреестру СИ: 92396-24
92396-24 Манометры дифференциальные
(CY)

Назначение средства измерений:
Манометры дифференциальные CY (далее - манометры) предназначены для измерений разности давлений газообразных или жидких измеряемых сред.

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Манометры дифференциальные
Рисунок № 1

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Манометры дифференциальные
Рисунок № 2

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Манометры дифференциальные
Рисунок № 3

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Манометры дифференциальные
Рисунок № 4

Общие сведения

Дата публикации - 19.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194227
ID в реестре СИ - 1417057
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации, CYPN-150H, CYPN-100H+316L/3FZ, CYPN-100H, CYP(N)-150H, CYM-100H/316L/XW, CYM-100H, CY,

Производитель

Изготовитель - CHONGQING KUNLUN INSTRUMENT CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

OW_7 Поверка в динамике по владельцу СИ

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 206
Выдано извещений - 1
Кол-во периодических поверок - 9
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Манометры дифференциальные (CY)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений CHONGQING KUNLUN INSTRUMENT CO., LTD

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92394-24 17.06.2029	Манометры мембранные, Y CHONGQING KUNLUN INSTRUMENT CO., LTD (КИТАЙ )	ОТ МП	1 год
92395-24 17.06.2029	Манометры деформационные с трубчатой пружиной, Y CHONGQING KUNLUN INSTRUMENT CO., LTD (КИТАЙ )	ОТ МП	1 год
92396-24 17.06.2029	Манометры дифференциальные, CY CHONGQING KUNLUN INSTRUMENT CO., LTD (КИТАЙ )	ОТ МП	1 год

V_20 Поверка по организации в динамике по дням

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

максимальное количество поверок за день
среднее количество поверок в месяц и год
количество месяцев (в выбранном временном интервале)
количество годов (в выбранном временном интервале)
общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Манометры дифференциальные (CY)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Без модификации	18	18	18	0	0	18	18	0
ООО "ЭТАЛОН" (RA.RU.312790)		CYPN-100H	2		2	0	0	2	2	0
АО "НПО "ЦМА" (RA.RU.310497)		CYPN-150H CYPN-100H	7	6	0	7	1	0	0	0
ОАО "ЯМАЛ СПГ" (RA.RU.311706)		CY	2	2	0	2	0	2	0	2
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		CYPN-100H+316L/3FZ CYM-100H CYM-100H/316L/XW CYPN-100H CYP(N) CYP(N)-150H CYPN-100H(316L)	177	173	177	0	0	177	177	0

Стоимость поверки Манометры дифференциальные (CY)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится типографским способом на титульный лист паспорта или циферблат манометра.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Методы измерений» паспорта манометра.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия фирмы CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай/

Правообладатель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай

Адрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C

Телефон: +86-023-58803316

Web-сайт: www.kunlunyb.com

Изготовитель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай
Адрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C Телефон: +86-023-58803316
Web-сайт: www.kunlunyb.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru

Правообладатель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай
Адрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C
Телефон: +86-023-58803316
Web-сайт: www.kunlunyb.com

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.

Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла, помещенных в металлический корпус.

Манометры изготавливаются в 3 модификациях, отличающихся исполнением, метрологическими и техническими характеристиками.

В целях повышения виброустойчивости корпуса манометров могут заполняться демпфирующей жидкостью.

Структура условного обозначения манометров:

CYP(N)-1 H/М 2

CYM - манометр дифференциальный с одинарной мембраной CYP - манометр дифференциальный с двойной мембраной CYE - манометр дифференциальный с мембранной коробкой N - заполнение демпфирующей жидкостью--------------

1 - диаметр циферблата---------------------------------

H - антикоррозийное исполнение-----------------------

М - присоединение к процессу--------------------------

2 - дополнительная оснастка (по заказу)

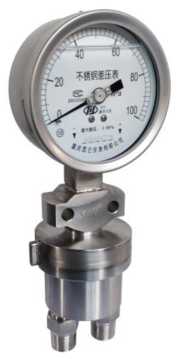

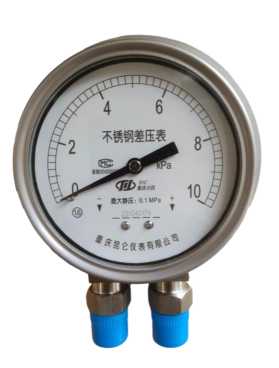

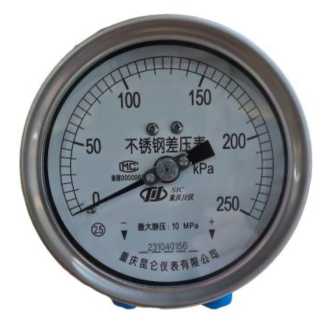

Фотографии внешнего вида манометров приведены на рисунке 1.

Внешний вид. Манометры дифференциальные (CY), http://oei-analitika.ru

CYP(N)-100H, CYP(N)-150H,

CYP(N)-100H/M2, CYP(N)-150H/M2

CYM(N)-100H, CYM(N)-150H, CYM(N)-100H/M2, CYM(N)-150H/M2

CYE-114H, CYE-160H

Рисунок 1 - Внешний вид манометров

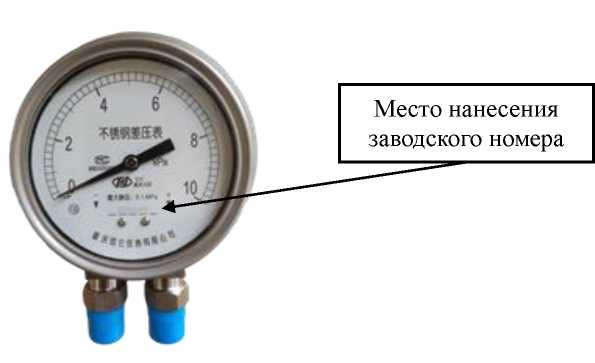

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.

Пломбирование корпусов манометров не предусмотрено.

Рисунок 2 - Место нанесения заводского номера

Таблица 3 - Комплектность средств измерений

Наименование	Обозначение	Количество
Манометр	Модификация в соответствии с заказом	1 шт.
Паспорт	-	1 шт.

Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.

Таблица 1 - Метрологические характеристики________________________

Значение характеристики

Наименование характеристики

CYP(N)-100H,

CYP(N)-150H,

CYP(N)-100H/M2, CYP(N)-150H/M2

CYM(N)-100H,

CYM(N)-150H,

CYM(N)-100H/M2, CYM(N)-150H/M2

CYE-114H

CYE-160H

Диапазоны измерений давления, кПа ^1),2)

от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 100; от 0 до 1600; от 0 до 2500

от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250

от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60

от 0 до 0,025; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60

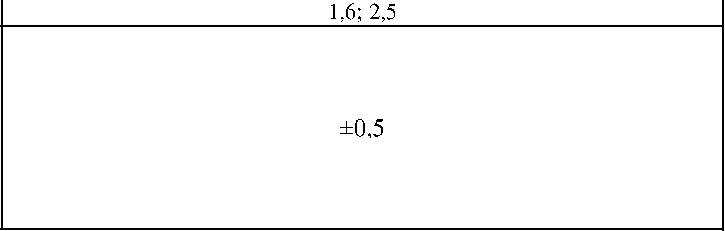

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % ¹⁾

Вариация показаний, % ¹⁾Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C

±1,6; ±2,5

Примечания: ¹⁾ Конкретное значение указано в паспорте манометра;

²⁾ Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Нормальные условия эксплуатации: - температура окружающего воздуха,	от +15 до +25
- относительная влажность, %, не более	90
- атмосферное давление, мм рт.ст.	от 720 до 780
Рабочий диапазон температур окружающего воздуха, - исполнение без заполнения демпфирующей жидкостью	от -60 до +70
- исполнение с заполнением демпфирующей жидкостью	от -55 до +70
Габаритные размеры (диаметр циферблата^ширина^высота), мм, не более: - CYP(N)-100H, CYP(N)-100H/M2, CYM(N)-100H, CYM(N)-100H/M2	150x168x150
- CYP(N)-150H, CYP(N)-150H/M2, CYM(N)-150H, CYM(N)-150H/M2	150x168x305
- CYE-114H	155x53x185
- CYE-160H	160x52x232
Масса без заполнения демпфирующей жидкостью, кг, не более: - CYP-100H, CYP-100H/M2, CYM-100H, CYM-100H/M2	6,5
- CYP-150H, CYP-150H/M2, CYM-150H, CYM-150H/M2	6,8
- CYE-114H	1,1
- CYE-160H	1,4
Масса с заполнением демпфирующей жидкостью, кг, не более: - CYP(N)-100H, CYP(N)-100H/M2, CYM(N)-100H, CYM(N)-100H/M2	7,1
- CYP(N)-150H, CYP(N)-150H/M2, CYM(N)-150H, CYM(N)-150H/M2	7,4
Средняя наработка на отказ, ч, не менее	80000
Средний срок службы, лет, не менее	8
