Сведения о средстве измерений: 92391-24 Станции автоматические метеорологические

Номер по Госреестру СИ: 92391-24
92391-24 Станции автоматические метеорологические
(МЕТОС)

Назначение средства измерений:
Станции автоматические метеорологические МЕТОС (далее - станции МЕТОС) предназначены для автоматических измерений метеорологических параметров: температуры и относительной влажности воздуха, температуры почвы, скорости и направления воздушного потока, атмосферного давления, энергетической освещенности, количества атмосферных осадков.

сертификация программного обеспечения
Внешний вид. Станции автоматические метеорологические , http://oei-analitika.ru рисунок № 1
Внешний вид.
Станции автоматические метеорологические
Рисунок № 1

Общие сведения

Дата публикации - 18.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194222
ID в реестре СИ - 1417052
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, МЕТОС,

Производитель

Изготовитель - Общество с ограниченной ответственностью "МЕТОС" (ООО "МЕТОС")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 1
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Станции автоматические метеорологические (МЕТОС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "МЕТОС" (ООО "МЕТОС")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92391-24
17.06.2029
 Станции автоматические метеорологические , МЕТОС
Общество с ограниченной ответственностью "МЕТОС" (ООО "МЕТОС") (РОССИЯ г. Пермь) 		ОТ
МП 		1 год
Отчет - RT_39 Анализ рынка поверки Оренбурга

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Станции автоматические метеорологические (МЕТОС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ЦЕНТРАЛЬНОЕ УГМС"
(RA.RU.311680)
  • МЕТОС
    		•  1 1 1 0 1 1 1 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)    		 РСТ
  • Нет модификации
    		•  1 1 1 0 0 1 1 0

    Стоимость поверки Станции автоматические метеорологические (МЕТОС)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Станции МЕТОС

    имеют встроенное программное обеспечение

    «Firmware_Metos_v207.X.production.bin». Встроенное программное обеспечение (далее - ПО) «Firmware_Metos_v207.X.production.bin» обеспечивает запрос, прием, обработку и передачу результатов измерений, управление энергопитанием и сетевыми устройствами, создание метеорологических сообщений, проверку технического состояния станций МЕТОС.

    Таблица 2 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Firmware_Metos_v207.X.production.bin

    Номер версии (идентификационный номер) ПО

    2.ХХ11

    Цифровой идентификатор ПО (алгоритм CRC32)

    -

    1)Обозначения «х» не относятся к метрологически значимой части ПО

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

    Влияние ПО учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус основного блока станций МЕТОС в виде этикетки и на титульный лист

    Паспорта МЕТЛ.416311.001ПС и Руководства по эксплуатации МЕТЛ.416311.001РЭ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации МЕТЛ.416311.001РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

    Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;

    Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2415;

    Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"1—1-107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

    Государственная поверочная схема для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2414;

    МЕТЛ.416311.001ТУ «Станции автоматические метеорологические МЕТОС. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «МЕТОС» (ООО «МЕТОС») ИНН 5905072089

    Юридический адрес: 614066, Пермский край, г.о. Пермский, г Пермь, ш. Космонавтов, д. 111и, к. 2, помещ. 17 (ЭТ. 8) Телефон: +7 903-141-20-36 E-mail: info@ooometos.ru

    Изготовитель

    Общество с ограниченной ответственностью «МЕТОС» (ООО «МЕТОС»)
    ИНН 5905072089
    Адрес: 614066, Пермский край, г.о. Пермский, г Пермь, ш. Космонавтов, д. 111и, к. 2, помещ. 17 (ЭТ. 8)
    Телефон: +7 903-141-20-36
    E-mail: info@ooometos.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «МЕТОС» (ООО «МЕТОС») ИНН 5905072089
    Юридический адрес: 614066, Пермский край, г.о. Пермский, г Пермь, ш. Космонавтов, д. 111и, к. 2, помещ. 17 (ЭТ. 8) Телефон: +7 903-141-20-36 E-mail: info@ooometos.ru

    Конструктивно станции МЕТОС выполнены по модульному принципу и состоят из основного блока, солнечной панели, первичных измерительных преобразователей, модуля передачи данных, дополнительного и вспомогательного оборудования.

    Основной блок состоит из преобразователей измерительных (контроллеров) со встроенным микропроцессором, модуля передачи данных, линий связи и вспомогательного оборудования.

    Модуль передачи данных состоит из приемника, передатчика и цифрового блока, формирующего передаваемый сигнал и обрабатывающего принимаемый сигнал, необходимый для обеспечения связи между станцией МЕТОС и удаленными пользователями.

    Перечень первичных измерительных преобразователей, входящих в состав станций МЕТОС, представлен в таблице 1.

    Таблица 1 - Перечень первичных измерительных преобразователей станций МЕТОС

    Канал измерений

    Первичные измерительные преобразователи

    Температуры воздуха

    Датчик влажности и температуры HygroClip HC2A-S Датчик влажности и температуры IM526TR

    Относительной влажности воздуха

    Датчик влажности и температуры HygroClip HC2A-S Датчик влажности и температуры IM526TR

    Скорости и направления воздушного потока

    Датчик скорости и направления воздушного потока ультразвуковой

    PI-USWM

    Атмосферного давления

    Барометр MD514D

    Количества атмосферных осадков

    Осадкомер IM523

    Продолжение таблицы 1

    Канал измерений

    Первичные измерительные преобразователи

    Температуры почвы

    Датчик влажности и температуры почвы PI54-D

    Энергетической освещенности

    Пиранометр IM506D

    Принцип действия станций МЕТОС основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и поступают в центральное устройство для обработки, отображения на дисплее оператора, регистрации, архивации и передачи данных потребителям.

    Принцип действия первичных измерительных преобразователей:

    • - при измерении температуры воздуха, почвы основан на зависимости электрического сопротивления платины от температуры окружающей среды;

    • - при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

    • - при измерении атмосферного давления основан на изменении емкости конденсатора в зависимости от изменения атмосферного давления;

    • - при измерении скорости и направления воздушного потока основан на измерении времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей;

    • - при измерении количества атмосферных осадков основан на регистрации числа электрических импульсов в зависимости от опрокидываний челночного механизма;

    • - при измерении энергетической освещенности основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.

    Общий вид станций МЕТОС представлен на рисунке 1.

    Нанесение знака поверки на станции МЕТОС не предусмотрено. Серийный номер, состоящий из 8 арабских цифр, наносится на корпус основного блока станций МЕТОС в виде этикетки. Место нанесения серийного номера и знака утверждения типа на станции МЕТОС представлено на рисунке 1.

    Пломбирование станций МЕТОС не предусмотрено.

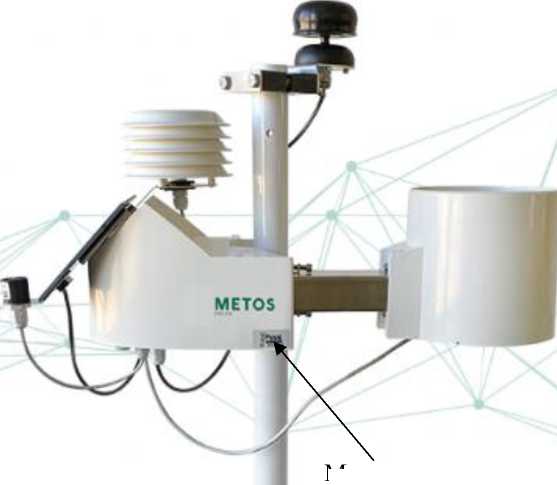

    Внешний вид. Станции автоматические метеорологические (МЕТОС), http://oei-analitika.ru

    Место нанесения серийного номера и знака утверждения типа

    Рисунок 1 - Общий вид станций МЕТОС с указанием места нанесения серийного номера и знака утверждения типа


    Таблица 5 - Комплектность станций МЕТОС

    Наименование

    Обозначение

    Количество

    Станции автоматические метеорологические

    МЕТОС*

    1 шт.

    Комплект монтажных частей

    -

    1 экз.

    Руководство по эксплуатации

    МЕТЛ.416311.001РЭ

    1 экз.

    Паспорт

    МЕТЛ.416311.001ПС

    1 экз.

    *Количество и состав ИК конкретной станции МЕТОС указываются в ее паспорте


    Таблица 3 - Метрологические характеристики

    Наименование измерительного канала

    Наименование применяемого компонента

    Наименование характеристики

    Значение

    ИК температуры воздуха

    HygroClip

    HC2A-S

    Диапазон измерений температуры воздуха, °C

    от -50 до +60

    Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C:

    -в диапазоне от -50 ° С до -20 °С включ.; -в диапазоне св. -20 °С до +60 °С

    ±0,4

    ±0,2

    IM526TR

    Диапазон измерений температуры воздуха, °C

    от -40 до +65

    Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C:

    -в диапазоне от -40 ° С до -20 °С включ.; -в диапазоне св. -20 °С до +65 °С

    ±0,4

    ±0,2

    ИК

    относительной влажности воздуха

    HygroClip

    HC2A-S

    Диапазон измерений относительной влажности воздуха, %

    от 0 до 100

    Пределы допускаемой абсолютной погрешности измерении относительной влажности воздуха, % -в диапазоне от 0 % до 90 % включ.; -в диапазоне св. 90 % до 100 %

    ±2

    ±3

    IM526TR

    Диапазон измерений относительной влажности воздуха, %

    от 0 до 100

    Пределы допускаемой абсолютной погрешности измерении относительной влажности воздуха, % -в диапазоне от 0 % до 80 % включ.; -в диапазоне св. 80 % до 100 %

    ±2

    ±5

    ИК атмосферного давления

    MD514D

    Диапазон измерений атмосферного давления, гПа

    от 500 до 1100

    Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

    ±0,8

    ИК скорости воздушного потока

    PI-USWM

    Диапазон измерений скорости воздушного потока, м/с

    от 0,5 до 40

    Пределы допускаемой погрешности измерений скорости воздушного потока:

    -абсолютной, в диапазоне от 0,5 до 10,0 м/с включ., м/с; -относительной, в диапазоне св. 10,0 до 40,0 м/с, %

    ±0,5

    ±5

    Продолжение таблицы 3

    Наименование измерительного канала

    Наименование применяемого компонента

    Наименование характеристики

    Значение

    ИК направления воздушного потока

    PI-USWM

    Диапазон измерений направления воздушного потока

    от 0° до 360°

    Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

    ±2°

    ИК температуры почвы

    PI54-D

    Диапазон измерений температуры почвы, °С

    от -40 до +50

    Пределы допускаемой абсолютной погрешности измерений температуры почвы, °C:

    -в диапазоне от -40 ° С до +10 °С включ.;

    -в диапазоне св. +10 °С до +50 °С

    ±0,3

    ±0,7

    ИК количества атмосферных осадков

    IM523

    Минимальное измеряемое количество атмосферных осадков, мм

    0,2

    Пределы допускаемой погрешности измерений количества атмосферных осадков:

    -абсолютной, в диапазоне

    от 0,2 до 1,0 мм включ., мм; -относительной, в диапазоне св. 1,0 мм, %

    ±0,2

    ±5,0

    ИК энергетической освещенности

    IM506D

    Диапазон измерений энергетической освещенности, Вт/м2

    от 300 до 1100

    Пределы допускаемой относительной погрешности измерений энергетической освещенности, %

    ±15

    Таблица 4 - Основные технические

    Наименование характеристики

    Значение

    Напряжение питания от сети постоянного тока, В

    6

    Максимальная потребляемая мощность, Вт, не более

    3

    Емкость аккумуляторной батареи, А-ч

    4,5

    Интерфейсы связи

    USB

    Средняя наработка до отказа, ч, не менее

    20000

    Средний срок службы, лет

    8

    Показания индикатора влажности листа IM521CD

    сухой, влажный

    Диапазон показаний влажности почвы, %

    от 3 до 50

    Продолжение таблицы 4

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более:

    Датчик влажности и температуры HygroClip HC2A-S*

    Длина

    Ширина

    Высота

    Диаметр

    -

    -

    150

    115

    Датчик влажности и температуры IM526TR*

    -

    -

    90

    115

    Датчик скорости и направления воздушного потока ультразвуковой PI-USWM**

    -

    -

    90

    70

    Пиранометр IM506D

    -

    -

    25

    25

    Датчик влажности и температуры почвы PI54-D

    150

    40

    10

    -

    Барометр MD514D

    75

    50

    35

    -

    Осадкомер IM523

    -

    -

    158

    165

    Индикатор влажности листа IM521CD

    78

    15

    42

    -

    Основной блок

    300

    160

    190

    -

    Станция МЕТОС***

    600

    185

    320

    -

    Диаметр приемной камеры осадкомера IM523, мм

    159,0

    Масса, кг, не более

    10,0

    Условия эксплуатации:

    -температура воздуха, °С -относительная влажность воздуха, %

    от -50 до +65 до 100

    Примечание:

    *размеры указаны с защитным кожухом **размер указан с учетом крепления ***без учета выносных датчиков


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
