Номер по Госреестру СИ: 92386-24
92386-24 Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения (далее - Комплекс) предназначен для измерений входных аналоговых сигналов силы постоянного электрического тока и измерений входных аналоговых сигналов электрического сопротивления с последующим преобразованием их в значения температуры, а также для формирования управляющих аналоговых сигналов силы постоянного тока.
Внешний вид.
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения
Рисунок № 1
Внешний вид.
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения
Рисунок № 2
Внешний вид.
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения
Рисунок № 3
Внешний вид.
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения
Рисунок № 4
Общие сведения
Дата публикации - 19.06.2024
Срок свидетельства -
Номер записи - 194217
ID в реестре СИ - 1417047
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Антал" (ООО "Антал")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Антал" (ООО "Антал")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91794-24 |
Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1, Обозначение отсутствует Общество с ограниченной ответственностью "Антал" (ООО "Антал") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
92287-24 |
Комплекс измерительно-управляющий АСУТП ДНС-0122, Обозначение отсутствует Общество с ограниченной ответственностью "Антал" (ООО "Антал") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
92386-24 |
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Антал" (ООО "Антал") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
93230-24 |
Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Антал" (ООО "Антал") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
функций
Experion. модулей процессе
Программное обеспечение (далее - ПО) обеспечивает реализацию Комплекса. Комплекс работает под управлением ПО ControlEdge Builder и Метрологически значимая часть ПО частично находится во встроенном ПО контроллеров, устанавливаемое в энергонезависимую память модулей, и в эксплуатации Комплекса изменению не подлежит, так как доступ пользователей к ней отсутствует. Также метрологически значимая часть ПО находится в прикладном программном обеспечении центральных процессоров контроллеров Комплекса и хранится в энергонезависимой памяти. Защита прикладного программного обеспечения от несанкционированного изменения обеспечена наличием пароля доступа к ПО ControlEdge Builder.
Защита от несанкционированного изменения ПО Комплекса обеспечивается применением однократно инсталлируемого программного продукта на базе ПО ControlEdge Builder и Experion, установленного на рабочую станцию оператора, а также паролями доступа к интерфейсу ПО.
Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ControlEdge Builder |
Experion |
|
Номер версии (идентификационный номер ПО) |
170.1-21.0 |
R511.1 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации Комплекса.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «8 Методы измерений» документа 05304022.425202.22.04.017.РЭ «Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А».
Правообладатель«ЛУКОЙЛ-ПЕРМЬ»
Общество с ограниченной ответственностью (ООО «ЛУКОЙЛ-ПЕРМЬ»)
ИНН 5902201970
Юридический адрес: 614068, г. Пермь, ул. Ленина, д. 62
Телефон: (342) 2356648, факс: (342) 2356807
Web-сайт: http://www.perm.lukoil.ru
E-mail: lp@lp.lukoil.com
Изготовитель
Общество с ограниченной ответственностью «Антал» (ООО «Антал») ИНН 5904371223Адрес: 614039, г. Пермь, ул. Швецова, д. 39, оф. 110 Телефон: 89028324285
Е-mail: info@antal-en.ru
Испытатель Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ») Адрес: 614068, г. Пермь, ул. Борчанинова, д. 85
Телефон: (342) 236-31-00, факс: (342) 236-23-46
Web-сайт: http://www.permcsm.ru
E-mail: pcsm@permcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311973.
Правообладатель
«ЛУКОЙЛ-ПЕРМЬ»Общество с ограниченной ответственностью (ООО «ЛУКОЙЛ-ПЕРМЬ»)
ИНН 5902201970
Юридический адрес: 614068, г. Пермь, ул. Ленина, д. 62
Телефон: (342) 2356648, факс: (342) 2356807
Web-сайт: http://www.perm.lukoil.ru
E-mail: lp@lp.lukoil.com
Принцип действия Комплекса основан на непрерывном измерении, преобразовании и обработке с применением системы измерительно-управляющей PlantCruise by Experion (далее - Система) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67039-17) входных аналоговых сигналов, поступающих от первичных измерительных преобразователей (не входящих в состав Комплекса), в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс состоит из совокупности измерительных каналов. Компоненты измерительных каналов Комплекса соединяются проводными линиями связи.
Конструктивно Комплекс включает в себя шкаф с расположенными в нём средствами измерений, оборудованием для монтажа проводных линий связи и сетевым оборудованием, а также две рабочих станции оператора (основная и резервная).
Состав измерительных каналов Комплекса приведен в таблице 1.
Таблица 1 - Состав измерительных каналов Комплекса
|
Тип измерительного канала |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительные каналы 1 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА |
Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
16 |
|
Тип измерительного канала |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительные каналы 2 типа: аналоговый вход сигналов термопреобразователей сопротивления с номинальной статической характеристикой 100П |
Преобразователи измерительные S, K, H, мод. KCD2-UT2-Ex1 (рег. № 65857-16); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
16 |
|
Измерительные каналы 3 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА |
Барьеры безопасности серии TIK-BIS.ХХХ.ХХХХ, мод. TIK-BIS.111.1113 (рег. № 82188-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
14 |
|
Измерительные каналы 4 типа: аналоговый выход силы постоянного электрического тока от 4 до 20 мА |
Преобразователи измерительные разделительные MACX MCR, мод. MACX MCR-IDS-I-I-SP (рег. № 82253-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
2 |
Комплекс является средством измерений единичного производства. Заводской номер Комплекса: 0003. Заводской номер нанесен на Комплекс методом гравировки на металлизированной панели. Панель приклеена на внутреннюю сторону двери шкафа Комплекса. Также заводской номер указан в паспорте Комплекса.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.
Рисунок 1

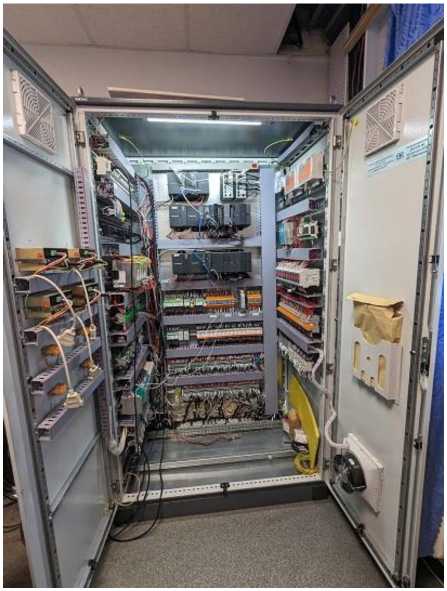

Рисунок 2 - Оборудование Комплекса

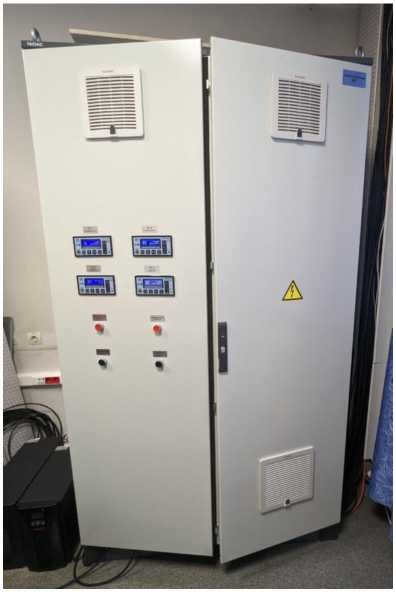

- Шкаф с оборудованием Комплекса

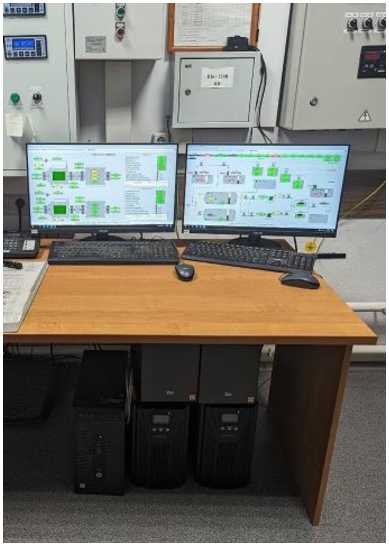

Рисунок 3 - Основная и резервная рабочие станции оператора
Место нанесения заводского номера

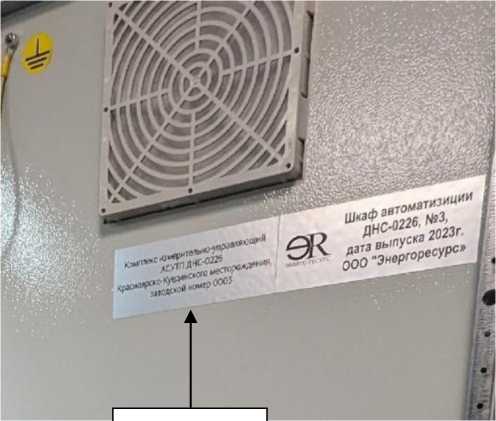

Рисунок 4 - Место нанесения заводского номера
Пломбирование Комплекса не предусмотрено.
приведена в таблице 5.
Таблица 5 - Комплектность Комплекса
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения |
1 | |
|
«Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Паспорт» |
05304022.425202.22. 04.017-ПС |
1 |
|
«Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения» |
05304022.425202.22. 04.017.РЭ |
1 |
|
«Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Техническое перевооружение ДНС-0226 Красноярско-Куединского месторождения. Описание программного обеспечения» |
05304022.425202.22. 04.017.ПА |
1 |
|
«Государственная система обеспечения единства измерений. Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Методика поверки» |
1 |
Метрологические характеристики средства измерений приведены в таблице 3.
Таблица 3 - Метрологические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Диапазон измерений измерительных каналов 1 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 1 типа, % |
±0,15 |
|
Диапазон измерений измерительных каналов 2 типа, °С |
от -50 до +200 |
|
Пределы допускаемой абсолютной погрешности измерений измерительных каналов 2 типа, °С |
±1 |
|
Диапазон измерений измерительных каналов 3 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 3 типа, % |
±0,47 |
|
Диапазон измерений измерительных каналов 4 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 4 типа, % |
±1,2 |
|
1) За нормирующее значение принимается значение диапазона измерений измерительного канала. | |
Основные технические характеристики средства измерений приведены в таблице 4.
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 |
