Сведения о средстве измерений: 92336-24 Автотопливозаправщики

Номер по Госреестру СИ: 92336-24
92336-24 Автотопливозаправщики
(АЦ-11, 5(2)-53501)

Назначение средства измерений:
Автотопливозаправщики АЦ-11,5(2)-53501 (далее - АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.

Внешний вид. Автотопливозаправщики , http://oei-analitika.ru рисунок № 1

Внешний вид.
Автотопливозаправщики
Рисунок № 1

Внешний вид. Автотопливозаправщики , http://oei-analitika.ru рисунок № 2

Внешний вид.
Автотопливозаправщики
Рисунок № 2

Внешний вид. Автотопливозаправщики , http://oei-analitika.ru рисунок № 3

Внешний вид.
Автотопливозаправщики
Рисунок № 3

Внешний вид. Автотопливозаправщики , http://oei-analitika.ru рисунок № 4

Внешний вид.
Автотопливозаправщики
Рисунок № 4

Общие сведения

Дата публикации - 11.06.2024
Срок свидетельства - 10.06.2029
Номер записи - 194154
ID в реестре СИ - 1416882
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, Автотопливозаправщик АЦ-11,5(2)-53501,

Производитель

Изготовитель - Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт")
Страна - РОССИЯ
Населенный пункт - Курганская область, г. Далматово
Уведомление о начале осуществления предпринимательской деятельности -

MI_13 Межповерочные интервалы конкретного типа средства измерений

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1390 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Автотопливозаправщики (АЦ-11, 5(2)-53501)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
88687-23	Автоцистерны, 6673-0000010-201 Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт") (РОССИЯ Курганская область, г. Далматово)	ОТ МП	1 год
91017-24	Автотопливозаправщик, АТЗ-10-732453 Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт") (РОССИЯ Курганская область, г. Далматово)	ОТ МП	2 года
92336-24 10.06.2029	Автотопливозаправщики , АЦ-11, 5(2)-53501 Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт") (РОССИЯ Курганская область, г. Далматово)	ОТ МП	2 года

CR_1 Поверки по типам СИ за период

Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)

Стоимость 200 руб. или по подписке

Кто поверяет Автотопливозаправщики (АЦ-11, 5(2)-53501)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "КИПР" (RA.RU.312109)		Автотопливозаправщик АЦ-11,5(2)-53501	2	2	2	0	0	2	2	0
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	нет модификации	4		4	0	0	4	4	0

Стоимость поверки Автотопливозаправщики (АЦ-11, 5(2)-53501)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

Знак утверждения типа на средство измерений не наносится.

Заводской номер АТЗ в виде цифрового обозначения, состоящего из семи арабских цифр, нанесен на информационную табличку ударным методом, расположенную внутри кабины водителя справой стороны по ходу движения, в месте, указанном на рисунке 2.

сечения, имеющей в шасси. АТЗ являются

налива, в виде расположен на

налива-слива

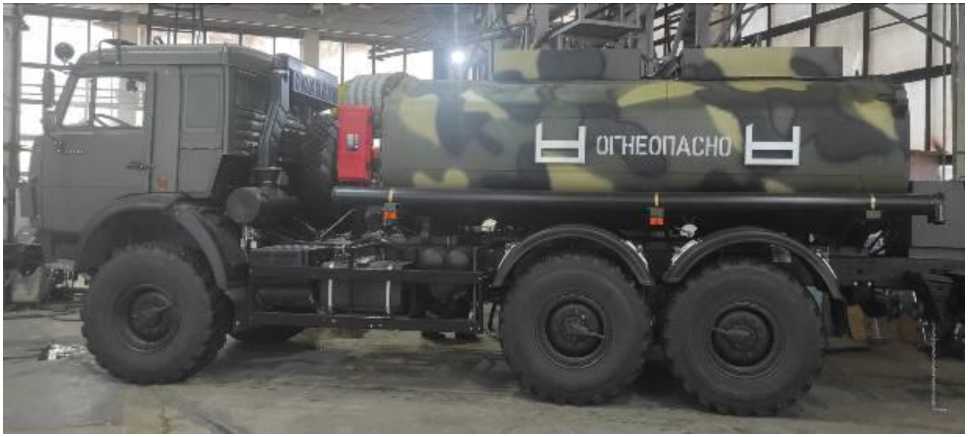

Рисунок 1 - Общий вид автотопливозаправщика АЦ-11,5(2)-53501

Место нанесения заводского номера

нанесения заводского номера средства измерений

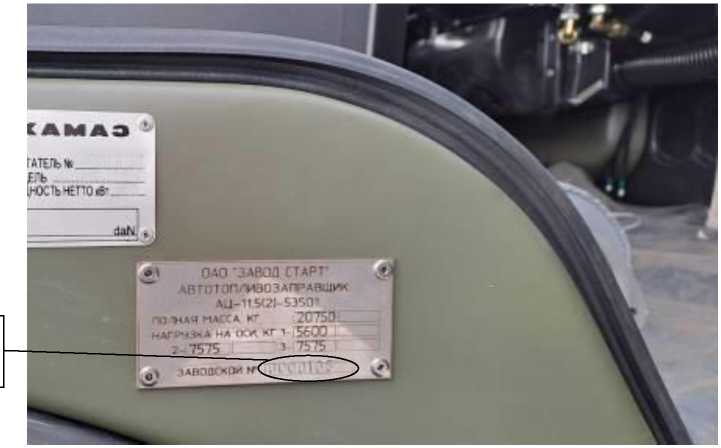

Рисунок 2 - Место

Схема пломбировки для защиты от несанкционированного изменения

положения указателя уровня налива расположенного в горловине и вблизи стекла «клинкер», обозначение места нанесения знака поверки представлены на рисунках 3 и 4. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива из металлического уголка, расположенный в горловине АТЗ, и на болты крепления металлической пластины с нанесенным на нее ударным способом указателем уровня налива.

Заклепка для нанесения знака поверки

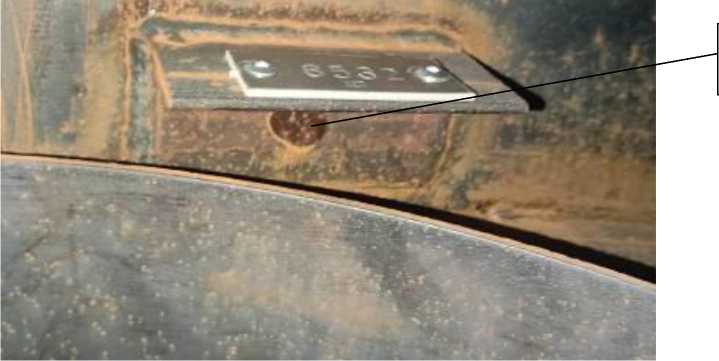

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя овня налива, обозначение места нанесения знака поверки

Пломба для нанесения знака поверки

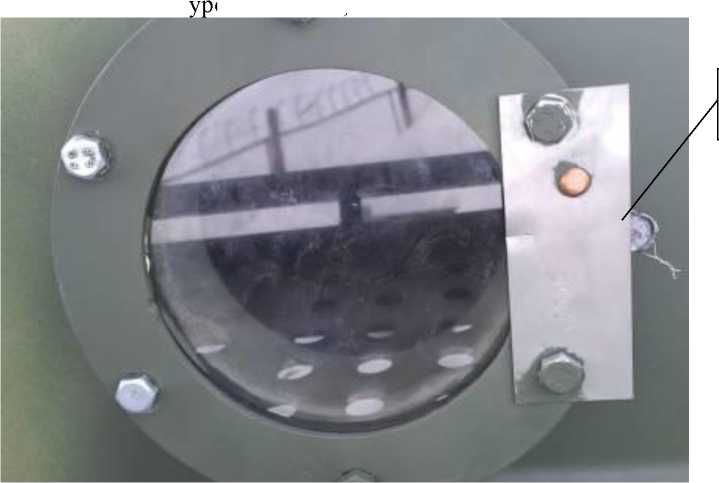

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения металлической пластины, расположенной вблизи стекла «клинкер», обозначение места нанесения знака поверки

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, дм³	11500
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Пределы допускаемой относительной погрешности счетчика, %	±0,25
Минимальная доза отпуска, дм³	200
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические

Наименование характеристики	Значение
Шасси	КАМАЗ-53501-0001364
Снаряженная масса, кг, не более	10860
Длина, мм, не более	8550
Ширина, мм, не более	2500
Высота, мм, не более	3250
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится титульный лист руководства по эксплуатации печатным способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 7 руководства по эксплуатации «Автотоплирозаправщик АЦ-11,5(2)-53501 Руководство по эксплуатации» АЦ-11,5(2)-53501 РЭ.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3);

ТУ 4521-053-07542804-2007 «АВТОТОПЛИВОЗАПРАВЩИК 66131 и модификации ТЕХНИЧЕСКИЕ УСЛОВИЯ».

Правообладатель

Открытое акционерное общество «Завод Старт» (ОАО «Завод Старт»)

ИНН 4506000010

Юридический адрес: 641730, Курганская обл., г. Далматово, ул. Рукманиса, д. 31

Изготовитель

Открытое акционерное общество «Завод Старт» (ОАО «Завод Старт»)
ИНН 4506000010
Адрес: 641730, Курганская обл., г. Далматово, ул. Рукманиса, д. 31

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Правообладатель

Открытое акционерное общество «Завод Старт» (ОАО «Завод Старт»)
ИНН 4506000010
Юридический адрес: 641730, Курганская обл., г. Далматово, ул. Рукманиса, д. 31

Принцип действия АТЗ основан на заполнении их нефтепродуктом до указателя уровня Слив нефтепродукта

налива, соответствующего определенному объему нефтепродукта. производится самотеком или при помощи насоса.

АТЗ состоят из стальной сварной цистерны постоянного поперечном сечении чемоданообразную форму, установленной на транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из двух герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка, а также указатель уровня металлической пластины с нанесенной на ней ударным способом отметкой, креплении стекла «клинкер».

Технологическое оборудование предназначено для операций нефтепродуктов и включает в себя:

- горловину с указателями уровня и стеклом «клинкер»;
- патрубок для отвода паров нефтепродуктов;
- крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- фильтры;
- рукава напорно-всасывающие;
- насос слива/налива.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним счетчиком жидкости СЖ-ППО (регистрационный номер 59916-15).

На рисунке 1 приведен общий вид автотопливозаправщика АЦ-11,5(2)-53501.
