Номер по Госреестру СИ: 91017-24
91017-24 Автотопливозаправщик
(АТЗ-10-732453)
Назначение средства измерений:
Автотопливозаправщик АТЗ-10-732453 (далее - АТЗ) является транспортной мерой полной вместимости, предназначенной для измерения объёма, транспортировки, выдачи и хранения жидких нефтепродуктов.
Внешний вид.
Автотопливозаправщик
Рисунок № 1
Внешний вид.
Автотопливозаправщик
Рисунок № 2
Общие сведения
Дата публикации - 17.01.2024
Срок свидетельства -
Номер записи - 192918
ID в реестре СИ - 1413562
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт")
Страна - РОССИЯ
Населенный пункт - Курганская область, г. Далматово
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№443 от 2006.02.28 Об образовании технического комитета по стандартизации "Аккумуляторы и батареи"
№91 от 2024.01.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Автотопливозаправщик (АТЗ-10-732453)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88687-23 |
Автоцистерны, 6673-0000010-201 Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт") (РОССИЯ Курганская область, г. Далматово) |
ОТ МП |
1 год |
|
91017-24 |
Автотопливозаправщик, АТЗ-10-732453 Открытое акционерное общество "Завод Старт" (ОАО "Завод Старт") (РОССИЯ Курганская область, г. Далматово) |
ОТ МП |
2 года |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Автотопливозаправщик (АТЗ-10-732453)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Автотопливозаправщик (АТЗ-10-732453)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках измерений
приведены в разделе «Подготовка к работе и порядок работы изделия» руководства по эксплуатации на автотоплизаправщик АТЗ-10-732453.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ПравообладательОткрытое акционерное общество «Завод Старт» ОАО «Завод Старт»
ИНН 4506000010
Юридический адрес: 641730, Курганская обл., Далматовский р-н, г. Далматово, ул. Рукманиса, д. 31
Телефон: +7 (352) 222-71-18
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М.Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М.Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Автотопливозаправщик представляет собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами, смонтированный на базе автомобильного шасси «КАМАЗ 65115». Для придания жесткости и гашения гидравлических ударов во время движения, внутри АТЗ установлены волнорезы.
Цистерна выполнена в виде горизонтального резервуара и изготовлена из стали 09Г2С, толщиной 4 мм. В верхней части цистерны приварена горловина, в нижней части - опоры и сливной фланец.
Горловина цистерны закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована спускным краном для сообщения внутренней полости с окружающей атмосферной, штуцерами для установки указателя налива. Заливной люк закрывается крышкой, герметичность обеспечивается за счет резиновой прокладки.
Принцип действия АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины АТЗ. Указатель уровня налива представляет собой угольник, заваренный к горловине АТЗ. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Автотопливозаправщик АТЗ оснащен насосом и счетчиком жидкости СЖ-ППО-
25 (регистрационный номер 59916-15). Насос предназначен для перекачивания нефтепродуктов и расположен на раме шасси с правой стороны автотопливозаправщика вместе с краном раздаточным РКТ-25 и раздаточным рукавом. Привод насоса осуществляется от коробки отбора мощности че-рез карданный вал. Пневмокран управления коробкой отбора мощности на включение и выключение насоса выведен в кабину водителя.
К автотопливозаправщику АТЗ-10-732453 данного типа относится автотопливозаправщик с заводским номером 007.
Общий вид АТЗ с местом нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт АТЗ и ударным методом и методом химпечати на металлическую табличку, закрепленную при помощи алюминиевых заклепок у основания рамы.
Металлическая табличка с заводским номером АТЗ приведена на рисунке 2.
Пломбирование автотопливозаправщика АТЗ-10-732453 не предусмотрено.
Нанесение знака поверки на автотопливозаправщик АТЗ-10-732453 не предусмотрено.
Заводской номер

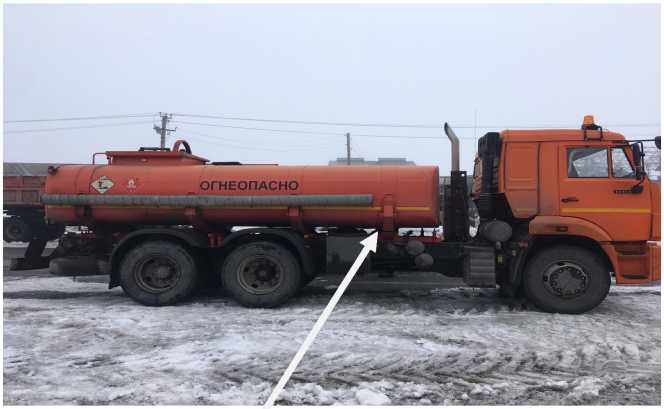

Рисунок 1 - Общий вид автотопливозаправщика АТЗ-10-732453 с местом нанесения заводского номера
ОАО «Завод Старт»

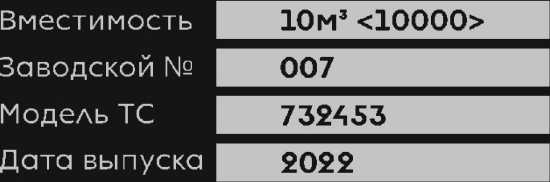

Рисунок 2 - Металлическая табличка с нанесенным заводским номером
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
10000 |
|
Количество отсеков, шт |
1 |
|
Пределы допускаемой относительной погрешности, как меры полной вместимости при 20 °С, % |
±0,4 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °С влажность воздуха при температуре 25 °С, %, не более |
от -45 до +40 80 |
|
Срок службы, лет, не менее |
10 |
