Номер по Госреестру СИ: 92296-24
92296-24 Расходомеры-счетчики ультразвуковые
(Геликон РУЛ)
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые Геликон РУЛ (далее - расходомеры) предназначены для измерения объемного расхода и объема жидкости.
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 6
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 7
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 8
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 9
Общие сведения
Дата публикации - 10.06.2024
Срок свидетельства - 07.06.2029
Номер записи - 194147
ID в реестре СИ - 1416863
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РУЛ-АЭ-1-0010-2-2-1,7-1-1-220, РУЛ ДУ-80, РУЛ Ду-50, РУЛ Ду-25, РУЛ ДУ-10, Геликон РЭЛ 100 DN 25 ИУ№10148 ПИВ№1 2403045 ПИВ№2 2403046, Геликон РЭЛ 100 DN 25 ИУ№10147 ПИВ№1 2403027 ПИВ№2 2403028, Геликон РЭЛ 100 DN 25 ИУ№10146 ПИВ№1 2403029 ПИВ№2 2403030, Геликон РЭЛ 100 DN 25 ИУ№10145 ПИВ№1 2403026 ПИВ№2 24030306, Геликон РЭЛ 100 DN 25 ИУ№10144 ПИВ№1 2403009 ПИВ№2 2403010, Геликон РЭЛ 100 DN 25 ИУ№10143 ПИВ№1 2403031 ПИВ№2 2403032, Геликон РУЛ DN 600 ИУ№10184 ПИВ№1 8451 ПИВ№2 8452 ПИВ№3 8475 ПИВ№4 8476, Геликон РУЛ DN 500 ИУ№10157 ПИВ№1 2403033 ПИВ№2 2403034, Геликон РУЛ DN 50 ИУ№10140 ПИВ№1 2403049 ПИВ№2 2403050, Геликон РУЛ DN 400 ИУ№10156 ПИВ№1 2403021 ПИВ№2 2403051, Геликон РУЛ DN 1000 Kq=4206.6 ИУ№10139 ПИВ№1 8439 ПИВ№2 8440, Геликон РУЛ DN 1000 ИУ№10183 ПИВ№1 2412011 ПИВ№2 2412012 ПИВ№3 2412041 ПИВ№4 2412042, Геликон РУЛ DN 100 РУЛ Kq=47.588 ИУ№10138 ПИВ№2403015 №2403016,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Приборостроительный концерн "Геликон" (ООО "ПК "Геликон")
Страна - РОССИЯ
Населенный пункт - Ленинградская обл., г. Всеволжск; Общество с ограниченной ответственностью "Промышленное партнерство "Нева" (ООО "ПП "Нева"), Ленинградская обл., г. Всеволжск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1380 от 2024.06.07 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Расходомеры-счетчики ультразвуковые (Геликон РУЛ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Приборостроительный концерн "Геликон" (ООО "ПК "Геликон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89865-23 29.08.2028 |
Расходомеры-счётчики электромагнитные, Геликон РЭЛ-100 Общество с ограниченной ответственностью "Приборостроительный концерн "Геликон" (ООО "ПК "Геликон") (РОССИЯ Ленинградская обл., г. Всеволжск; Общество с ограниченной ответственностью "Промышленное партнерство "Нева" (ООО "ПП "Нева"), Ленинградская обл., г. Всеволжск) |
ОТ МП |
5 лет |
|
92296-24 07.06.2029 |
Расходомеры-счетчики ультразвуковые, Геликон РУЛ Общество с ограниченной ответственностью "Приборостроительный концерн "Геликон" (ООО "ПК "Геликон") (РОССИЯ Ленинградская обл., г. Всеволжск; Общество с ограниченной ответственностью "Промышленное партнерство "Нева" (ООО "ПП "Нева"), Ленинградская обл., г. Всеволжск) |
ОТ МП |
5 лет |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Расходомеры-счетчики ультразвуковые (Геликон РУЛ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РКС-ЭНЕРГО" (RA.RU.314553) | 12 | 12 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 13 | 4 | 13 | 0 | 0 | 13 | 13 | 0 |
Стоимость поверки Расходомеры-счетчики ультразвуковые (Геликон РУЛ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. ПО, встроенное в микропроцессорный модуль расходомеров, включает метрологически значимую часть, которая является фиксированной. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкости.
Метрологически незначимой части ПО, обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный импульсно-частотный или аналоговый сигналы.
Уровень защиты ПО от непреднамеренного и преднамеренного изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внутреннего ПО |
Helikon RUL |
|
Номер версии (идентификационный номер) внутреннего ПО |
012.00.ХХ.YY |
|
Примечание: ХХ, YY - принимает значения набора арабских цифр от 01 до 99 и не относятся к метрологически зна- | |
|
чимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку расходомеров методами шелкографии, термопечати или металлографики, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзложены в разделе 2 «Принцип измерения» руководства по эксплуатации РКЦП.407200.015РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений№ 2356 «Об утверждении
Приказ Росстандарта от 26 сентября 2022 г.
Государственной поверочной схемы для средств измерений массы и объема жидкости
в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости»;
массового
ультразвуковые Геликон РУЛ.
РКЦП.407200.015ТУ Расходомеры-счетчики
Технические условия. (ТУ 4213-015-38136191-17).
Правообладатель«Приборостроительный концерн
Общество с ограниченной ответственностью
«Геликон» (ООО «ПК «Геликон»)
ИНН 4703148079
Юридический адрес: 188643, Ленинградская обл., г. Всеволожск, ш. Дорога Жизни, д. 4а
Изготовитель
Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон» (ООО «ПК «Геликон»)ИНН 4703148079
Адрес: 188643, Ленинградская обл., г. Всеволожск, ш. Дорога Жизни, д. 4а
Телефон: +7 (812) 985-22-85
Факс: +7 (812) 985-22-85
E-mail: mail@pk-helikon.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы расходомеров основан на импульсном методе «интервального времени», согласно которому скорость потока жидкости и, следовательно, расход, определяется по разности времен прохождения ультразвукового сигнала в прямом и обратном направлениях относительно движения потока жидкости. Скорость потока измеряемой жидкости определяется на основании времени прохождения ультразвукового сигнала между датчиками расходомера. Два ультразвуковых датчика, установленные в измерительном участке под определенным углом, работают попеременно как передатчик и приемник. Возникающая разность временных интервалов, пропорциональная скорости жидкости, преобразуется в измеряемый объемный расход и объем, которые отображаются на дисплее расходомера и передаются различными интерфейсами передачи информации.
Расходомер состоит из двух частей: измерительного участка для установки на трубопровод и подключенного к нему электронного блока, который, как правило, крепится на DIN-рейку на стене или в шкафу.
Измерительный участок (далее - ИУ), представляет собой сварную конструкцию, состоящую из двух торцевых фланцев, основной части трубы и двух или четырех патрубков с ультразвуковыми датчиками (далее - ПИВ). По заказу измерительный участок может быть вварным (т.е. без фланцевым).
Модуль обработки (далее - МО) расходомера встроен в пластиковую или металлическую коробку с креплением для DIN-рейки на задней панели. На передней панели коробки размещены дисплей и клавиатура. В нижней части коробки установлена съемная пластиковая крышка, под которой находятся разъемы платы для подключения сигнальных кабелей и кабеля питания расходомера.
Измеренные значения могут преобразовываться и передаваться с помощью модулей-интерфейсов: импульсный/частотный выход, токовая петля, цифровые выходы по протоколам RS-232, RS-485, HART, USB, Ethernet, WirelessHART, ModbusRTU, Modbus ASCII, Modbus TCP/IP; NFC.
Метрологические и технические характеристики обоих исполнений идентичны, для специального исполнения предусмотрены дополнительные испытания и контроль при выпуске из производства. Цвет элементов конструкции может отличаться.
Общий вид расходомеров представлен на рисунке 1.
Пломбировка от несанкционированного доступа осуществляется с помощью навешивания свинцовой или пластиковой пломбы на места соединений съемной передней панели с пластиковым корпусом или с помощью пломбировочной мастики, расположенной в пломбировочных стаканах на верхней плате МО, предотвращающих доступ к органам регулировки параметров расходомера. Схема пломбировки от несанкционированного доступа приведена на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.
Заводской номер расходомера состоит из арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ИУ и МО, а также на лицевую панель электронного блока методами шелкографии, термопечати или металлографики. Место нанесения заводского номера показано на рисунке 3.

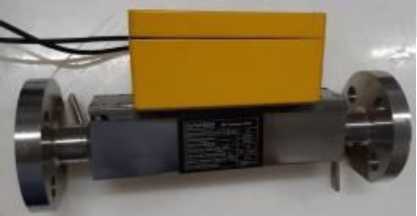

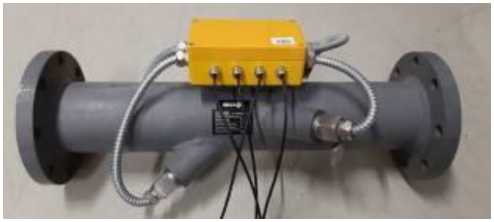

а) - измерительный участок
с однолучевой схемой зондирования потока
б) - измерительный участок с двухлучевой схемой зондирования потока

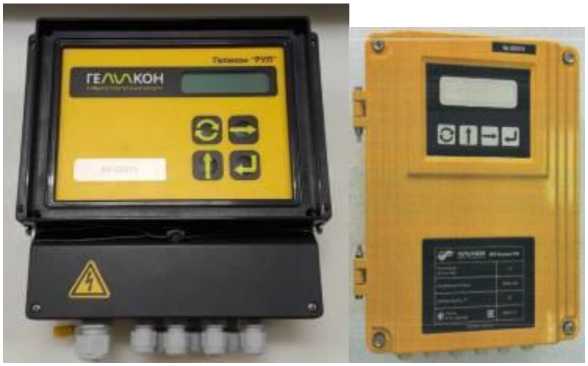

в) - модуль обработки
Рисунок 1 - Общий вид расходомеров

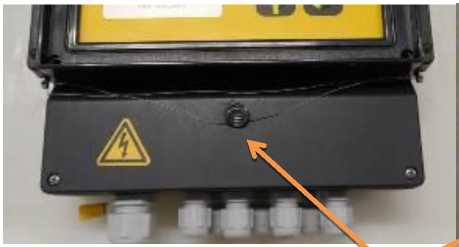

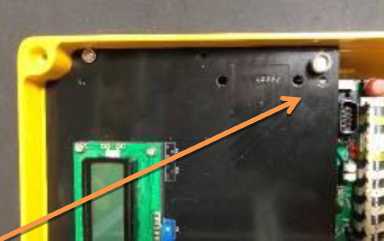

Рисунок 2 - Пломбировка от несанкционированного доступа.

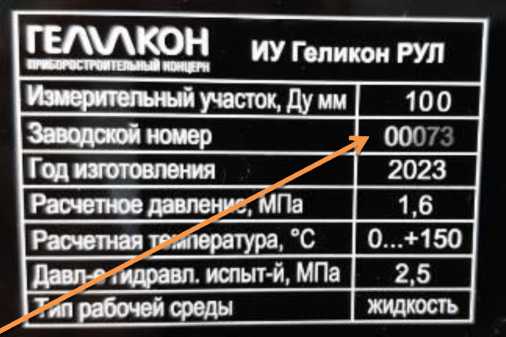

а) маркировочная табличка на измерительном участке
Место нанесения заводского номера
Место нанесения знака утверждения

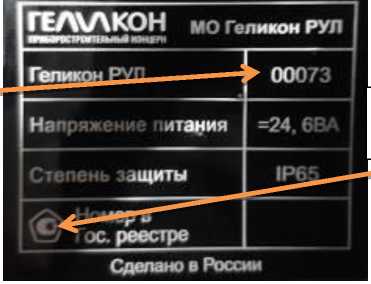

б) маркировочная табличка на модуле обработки

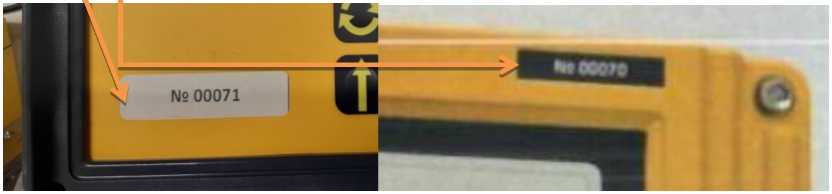

в) место нанесения заводского номера на модуле обработки
Рисунок 3 - Место нанесения заводского номера
Общий вид расходомеров представлен на рисунке 1.
Пломбировка от несанкционированного доступа осуществляется с помощью навешивания свинцовой или пластиковой пломбы на места соединений съемной передней панели с пластиковым корпусом или с помощью пломбировочной мастики, расположенной в пломбировочных стаканах на верхней плате МО, предотвращающих доступ к органам регулировки параметров расходомера. Схема пломбировки от несанкционированного доступа приведена на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.
Заводской номер расходомера состоит из арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ИУ и МО, а также на лицевую панель электронного блока методами шелкографии, термопечати или металлографики. Место нанесения заводского номера показано на рисунке 3.
а) - измерительный участок
с однолучевой схемой зондирования потока
б) - измерительный участок с двухлучевой схемой зондирования потока
в) - модуль обработки
Рисунок 1 - Общий вид расходомеров
Рисунок 2 - Пломбировка от несанкционированного доступа.
а) маркировочная табличка на измерительном участке
Место нанесения заводского номера
Место нанесения знака утверждения
б) маркировочная табличка на модуле обработки
в) место нанесения заводского номера на модуле обработки
Рисунок 3 - Место нанесения заводского номера
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. ПО, встроенное в микропроцессорный модуль расходомеров, включает метрологически значимую часть, которая является фиксированной. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкости.
Метрологически незначимой части ПО, обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный импульсно-частотный или аналоговый сигналы.
Уровень защиты ПО от непреднамеренного и преднамеренного изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внутреннего ПО |
Helikon RUL |
|
Номер версии (идентификационный номер) внутреннего ПО |
012.00.ХХ.YY |
|
Примечание: ХХ, YY - принимает значения набора арабских цифр от 01 до 99 и не относятся к метрологически зна- | |
|
чимой части ПО | |
Таблица 2 - Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1), м3/ч |
от 0,01 до 162778 |
|
Номинальный диаметр1), DN |
от 10 до 2400 |
|
Пределы допускаемой основной относительной погрешности при измерении объемного расхода и объема жидкости в потоке при использовании индикатора, частотно-импульсного,и цифрового выходов при скорости потока от 0,035 до 10 м/с, 5 %:
|
± (0,9 + 0,1/v) ± (0,7 + 0,1/v) |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода жидкости по аналоговому каналу, 5а % |
±(5+0,2) |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода и объема жидкости при поверке имитационном методом при использовании индикатора, частотноимпульсного, и цифрового выходов, 5и % |
±(5+0,2) |
|
Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода жидкости при поверке имитационном методом по аналоговому каналу, 5аи % |
±(5а+0,2) |
|
Пределы допускаемой дополнительной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости от изменения температуры жидкости на каждые 10 °С изменения температуры от плюс 20±2 °С в диапазоне рабочих температур, % |
±0,15 |
|
Примечания: V - значение, численно равное скорости потока: v = Q/(k^DN2), м/с, где Q - измеряемый объемный расход жидкости, м3/ч; DN - номинальный диаметр, мм; к - коэффициент 2,83^10-3, с/ч; 1) конкретное значение указано в паспорте. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура измеряемой среды1), °С |
от -50 до +180 |
|
Давление измеряемой среды, МПа, не более |
4 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 110 до 240 |
|
- частота переменного тока, Гц |
50±1 |
|
- напряжение постоянного тока, В |
от 3,6 до 36 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Параметры выходных сигналов1): |
от 0 до 10000 |
|
- импульсно-частотный, Гц |
от 4 до 20 |
|
- аналоговый постоянного тока, мА |
RS-232, RS-485, HART, USB, Ethernet, |
|
WirelessHART, ModbusRTU, | |
|
- цифровой выход, протокол |
Modbus ASCII, Modbus TCP/IP; NFC; LoraWan, RFID, Bluetooth, Wi-Fi, Foun- |
|
dation Fieldbus; Profibus | |
|
Габаритные размеры1), мм, не более | |
|
- высота | |
|
- ширина |
2500 2500 |
|
- длина |
3200 |
|
Масса1), кг, не более |
3500 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от - 50 до + 60 |
|
- относительная влажность воздуха, % |
до 98 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Степень защиты по ГОСТ 14254-20151) |
IP65, IP68 |
|
Среднее время наработки на отказ, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
15 |
|
Примечание: 1) конкретное значение указано в паспорте | |
