Номер по Госреестру СИ: 92269-24
92269-24 Сканеры оптические трехмерные
(RangeVision)
Назначение средства измерений:
Сканеры оптические трехмерные RangeVision (далее - сканеры) предназначены для измерений геометрических параметров поверхностей сложной формы.

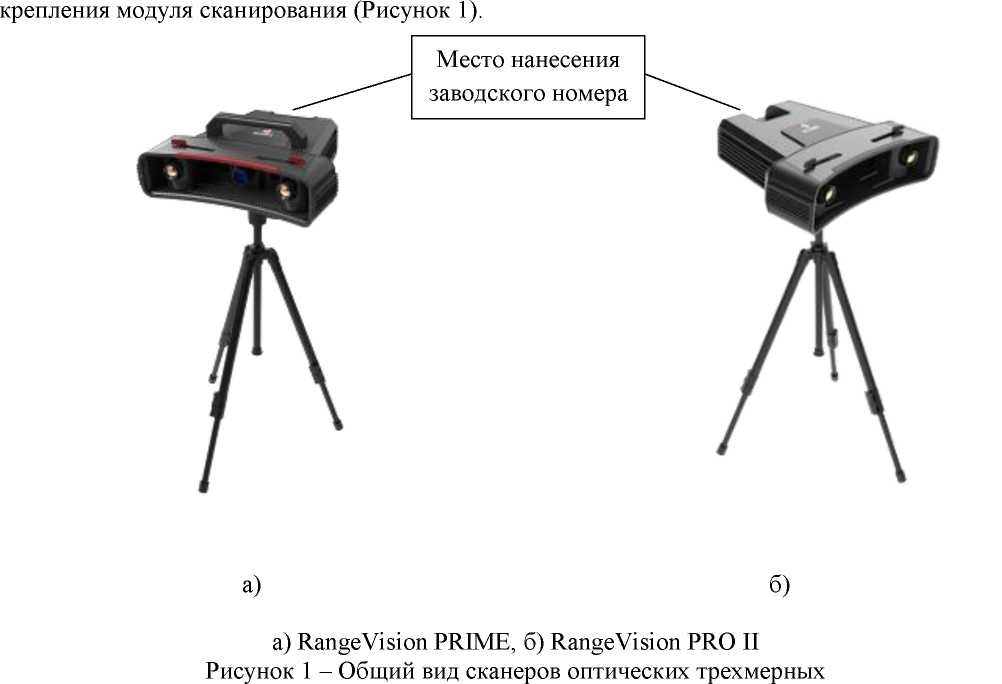

Внешний вид.
Сканеры оптические трехмерные
Рисунок № 1
Внешний вид.
Сканеры оптические трехмерные
Рисунок № 2
Общие сведения
Дата публикации - 06.06.2024
Срок свидетельства - 04.06.2029
Номер записи - 194119
ID в реестре СИ - 1416793
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PROII, PRIME,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РэнджВижн" (ООО "РВ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Красногорск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1363 от 2024.06.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Сканеры оптические трехмерные (RangeVision)
