Номер по Госреестру СИ: 88504-23
88504-23 Меры для сканеров
(RangeVision)
Назначение средства измерений:
Меры для сканеров RangeVision (далее - меры) предназначены для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы и применяются для поверки оптических сканеров.

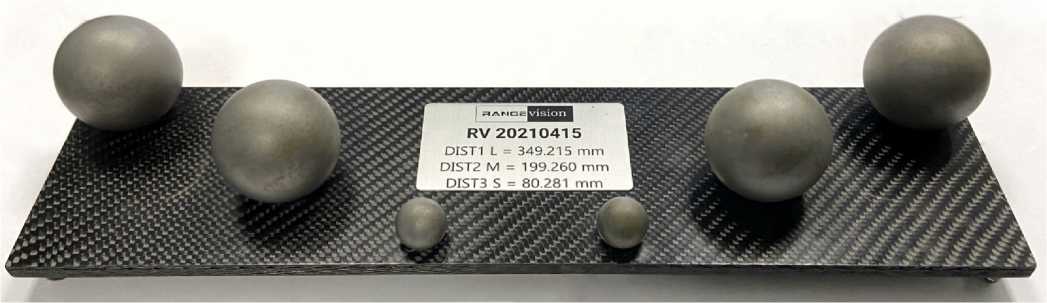

Внешний вид.
Меры для сканеров
Рисунок № 1
Общие сведения
Дата публикации - 24.03.2023
Срок свидетельства - 15.03.2028
Номер записи - 190572
ID в реестре СИ - 1407445
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РэнджВижн" (ООО "РВ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Красногорск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№542 от 2023.03.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Меры для сканеров (RangeVision)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РэнджВижн" (ООО "РВ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88504-23 15.03.2028 |
Меры для сканеров, RangeVision Общество с ограниченной ответственностью "РэнджВижн" (ООО "РВ") (РОССИЯ Московская обл., г. Красногорск) |
ОТ МП |
2 года |
|
92269-24 04.06.2029 |
Сканеры оптические трехмерные, RangeVision Общество с ограниченной ответственностью "РэнджВижн" (ООО "РВ") (РОССИЯ Московская обл., г. Красногорск) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Меры для сканеров (RangeVision)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Меры для сканеров (RangeVision)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт меры типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Разделе 1 «Основные сведения о изделии и технические данные» Паспорта
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам для сканеров RangeVisionТУ 4221-001-20210415-2021 «Меры для сканеров RangeVision. Технические условия»;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
ПравообладательОбщество с ограниченной ответственностью «РэнджВижн» (ООО «РВ»)
ИНН 5024151174
Адрес: 143404, Московская обл., г. Красногорск, ул. Ленина д. 5Б, пом. VI.
Телефон: +7 (495) 532-72-80
Адрес в интернет: www.rangevision.ru
Адрес электронной почты: info@rangevision.ru
Изготовитель
Общество с ограниченной ответственностью «РэнджВижн» (ООО «РВ»)ИНН 5024151174
Адрес: 143404, Московская обл., г. Красногорск, ул. Ленина д. 5Б, пом. VI.
Телефон: +7 (495) 532-72-80
Адрес в интернет: www.rangevision.ru
Адрес электронной почты: info@rangevision.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 495 437 55 77, факс: +7 495 437 56 66
Адрес в интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «РэнджВижн» (ООО «РВ»)ИНН 5024151174
Адрес: 143404, Московская обл., г. Красногорск, ул. Ленина д. 5Б, пом. VI.
Телефон: +7 (495) 532-72-80
Адрес в интернет: www.rangevision.ru
Адрес электронной почты: info@rangevision.ru
Меры выполнены в виде пластины, изготовленной из композита, на которой закреплены 6 сфер. Межцентровые расстояния между центрами сфер задают единицы длины.
Принцип действия мер основан на измерении расстояния между центрами сфер и последующем определении отклонений измеренных величин от действительных значений.
Общий вид мер представлен на рисунке 1.
Заводской (серийный) номер меры имеет цифирное обозначение и нанесен на меру в виде маркировочной таблички типографским способом. Общий вид маркировочной таблички представлен на рисунке 2.
Возможность нанесения знака поверки и знака утверждения типа на меры отсутствует.
Рисунок 1 - Общий вид мер.
vision
RV 20210415 DIST1 L = 349.215 mm DIST2 M = 199.260 mm _ DIST3 S = 80.281 mm [Рисунок 2 - Общий вид маркировочной таблички.
Таблица 1 - Метрологические характеристики
|
Характеристика |
Значение |
|
Номинальное расстояние между центрами сфер, мм |
80, 200 и 350 |
|
Номинальное значение диаметра сфер, мм |
20 и 50 |
|
Допускаемое отклонение расстояния между центрами сфер от номинального, мм |
±1 |
|
Допускаемое отклонение диаметра сферы от номинального, мкм |
±100 |
|
Допускаемое отклонение от круглости, мкм |
10 |
|
Предел допускаемой абсолютной погрешности воспроизведения длины, мкм |
±(5+L/350), где L - измеряемое расстояние, мм |
Таблица 2 - Технические характеристики
|
Характеристика |
Значение |
|
Габаритные размеры мер: | |
|
- Длина, мм |
400 |
|
- Ширина, мм |
100 |
|
- Высота, мм |
70 |
|
Масса меры, кг, не более |
3 |
Таблица 3 - Условия эксплуатации
|
Характеристика |
Значение |
|
Диапазон рабочих температур, °С |
от +10 до +30 |
|
Нормальная область значений температур °С |
от +15 до +25 |
|
Относительная влажность воздуха, %,без конденсата |
от 10 до 95 |
