Номер по Госреестру СИ: 92249-24
92249-24 Система лазерная измерительная
(XM-60)
Назначение средства измерений:
Система лазерная измерительная XM-60 (далее система) предназначена для измерений линейных и угловых перемещений.

Внешний вид.
Система лазерная измерительная
Рисунок № 1

Внешний вид.
Система лазерная измерительная
Рисунок № 2
Программное обеспечение
Система работает с автономным программным обеспечением «Renishaw CARTO» (далее ПО), предназначенным для сбора, обработки, визуализации, хранения и передачи результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Renishaw CARTO |
Номер версии (идентификационный номер) ПО |
4.Х SPХ* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
e85cfae40cf17623e76ecb8e47fad78e** |
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9; ** контрольная сумма указана для версии 4.8 SP2 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на источник лазерного излучения в виде наклейки, как указано на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Указания по эксплуатации системы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482.
ПравообладательКомпания «Renishaw plc», Великобритания
Адрес: United Kingdom, New Mills, Wotton-under-Edge, Gloucesteshire, GL12 8JR
Телефон: +44 1453 524524
Факс: +44 1453 524901
Web-сайт: www.renishaw.com
Изготовитель
Компания «Renishaw plc», ВеликобританияАдрес: United Kingdom, New Mills, Wotton-under-Edge, Gloucesteshire, GL12 8JR Телефон: +44 1453 524524
Факс: +44 1453 524901
Web-сайт: www.renishaw.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Компания «Renishaw plc», ВеликобританияАдрес: United Kingdom, New Mills, Wotton-under-Edge, Gloucesteshire, GL12 8JR
Телефон: +44 1453 524524
Факс: +44 1453 524901
Web-сайт: www.renishaw.com
К данному типу средств измерений относится система с зав. № 22UJ97.
Принцип действия системы основан на интерференционном методе измерений перемещений, с использованием стабилизированного по частоте гелий-неонового лазера, и оптическом методе измерений. Система позволяет проводить измерения одновременно по шести степеням свободы вдоль линейной оси после однократной настройки.
Система состоит из источника лазерного излучения, излучателя, приемника и блока компенсации параметров окружающей среды XC-80 (далее блок компенсации) с датчиками измерений параметров окружающего воздуха и температуры измеряемого объекта (далее датчики). Управление работой системы, обработка и визуализация измерительной информации осуществляются с помощью ноутбука с программным обеспечением «Renishaw CARTO».
Источник лазерного излучения состоит из лазерной гелий-неоновой трубки, оптоволокна и электронного устройства обработки сигналов. Лазерный луч, исходящий из лазерной гелий-неоновой трубки, разделяется на три части и с помощью оптоволокна подается на выход излучателя. В излучателе также размещен источник лазерного излучения на основе светодиода. Система предназначена для одновременного измерения линейных перемещений относительно поперечной (тангаж) и вертикальной осей интерференционным методом.
и угловых (рысканье)
оптическим
Измерение углов поворота относительно продольной оси выполняется методом с помощью датчика угла поворота, встроенного в приемник.
результаты
Блок компенсации с датчиками предназначен для учета влияния на измерений параметров окружающего воздуха и температуры измеряемого объекта.
Источник лазерного излучения и блок компенсации соединяются с ноутбуком при помощи USB кабелей.
Заводской номер системы в виде буквенно-цифрового обозначения нанесен на задней поверхности источника лазерного излучения типографским способом.
Нанесение знака поверки на систему не предусмотрено.
Пломбирование системы не предусмотрено.
Общий вид системы с указанием места нанесения знака утверждения типа приведен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

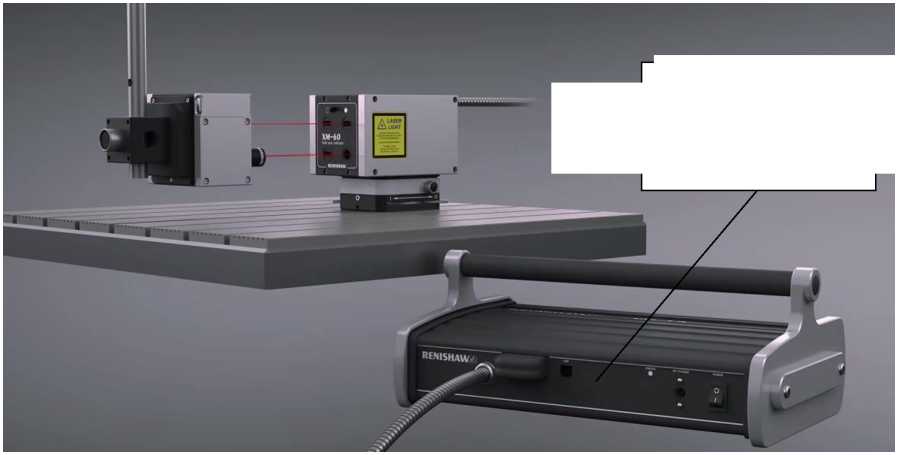

Место для
нанесения знака
утверждения типа
Рисунок 1 - Общий вид системы с указанием места нанесения знака утверждения типа

RENISHAWS |
-| RENISHAW р1с, NEW MILLS, N WOrrON-UNDER-EDGE, GLOUCESTERSHIRE, GL12 8JR, U.K. |
COMPLIES WITH FDA PERFORMANCE STANDARDS FOR LASER PRODUCTS EXCEPT FOR DEVIATIONS PURSUANT MADE IN U.K. TO LASER NOTICE N0.50. DATED JUNE 24, 2007 |
вТ’ГПЖШТЖ flJiJJIhhUil.l'l.ll |

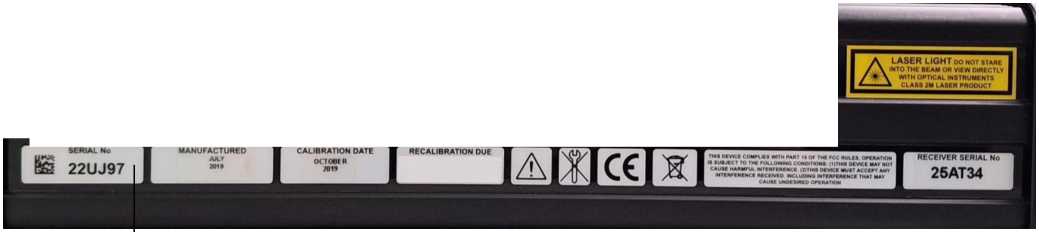

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 4 - Комплектность системы
Наименование |
Обозначение |
Количество |
Система в составе:
|
XM-60 |
1 шт. |
Блок компенсации |
XC-80 |
1 шт. |
Датчик измерений параметров окружающего воздуха |
- |
1 шт. |
Датчик измерений температуры измеряемого объекта |
- |
1 шт. |
Комплект поворотного устройства |
XR-20W |
1 шт. |
Комплект монтажных приспособлений:
| ||
- |
1 шт. | |
- |
3 шт. | |
- |
1 шт. | |
- |
1 шт. | |
- |
3 шт. | |
- |
7 шт. | |
- |
1 шт. | |
- |
1 шт. | |
Ноутбук с программным обеспечением «Renishaw CARTO» |
- |
1 шт. |
Комплект соединительных кабелей |
- |
1 комп. |
Паспорт |
- |
1 экз. |
Метрологические и основные технические характеристики приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение длины волны в вакууме лазерного излучения стабилизированного гелийнеонового лазера, нм |
633 |
Диапазон измерений линейных перемещений, м |
от 0 до 4 |
Диапазон измерений угловых перемещений (тангаж, рысканье) |
±100" |
Диапазон измерений углов поворота относительно продольной оси |
±100" |
Дискретность отсчета измерений линейных перемещений, нм |
1 |
Дискретность отсчета измерений угловых перемещений (тангаж, рысканье) |
0,006" |
Дискретность отсчета измерений углов поворота относительно продольной оси |
0,1" |
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мкм:
|
±0,02 ±0,5^L1) |
Пределы допускаемой абсолютной погрешности измерений угловых перемещений (тангаж, рысканье) |
±(0,006- А2)+О,1+О,О2^ M3)) " |
Пределы допускаемой абсолютной погрешности измерений углов поворота относительно продольной оси |
±(О,О1-В4)+1,82)" |
|
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Номинальное значение длины волны светодиода, нм |
655 |
Класс лазера по ГОСТ IEC 60825-1-2013 |
2М |
Мощность лазерного излучения (суммарно для четырех лучей), мВт, не более |
1 |
Напряжение питания от источника постоянного тока, В |
24 |
Потребляемая мощность, Вт, не более |
60 |
Габаритные размеры (длина х ширина х высота), мм, не более: - источника лазерного излучения |
330х193х122 |
- излучателя |
125х82х115 |
- приемника |
135х86х83 |
Масса, кг, не более: - источника лазерного излучения |
3,7 |
- излучателя |
1,9 |
- приемника |
0,7 |
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +40 |
- относительная влажность воздуха (без конденсации), %, не более |
95 |
- давление, мм рт. ст. |
от 450 до 860 |
Средний срок службы, лет |
6 |
Наработка до отказа, ч, не менее |
11500 |
