Номер по Госреестру СИ: 92200-24
92200-24 Фотометры для микропланшетов
(Эврика! R96)
Назначение средства измерений:
Фотометры для микропланшетов Эврика! R96 (далее по тексту - фотометры) предназначены для измерений оптической плотности растворов в лунках микропланшетов на фиксированных длинах волн.
Внешний вид.
Фотометры для микропланшетов
Рисунок № 1
Внешний вид.
Фотометры для микропланшетов
Рисунок № 2
Программное обеспечение
Специализированное программное обеспечение Capture 96 (ПО) осуществляет управление фотометром через персональный компьютер по последовательному интерфейсу USB 2.0. Программа управления Capture 96 позволяет выбирать необходимые основную и опорную (референсную) длину волны, задавать продолжительность встряхивания микропланшета, сохранять результаты измерений оптической плотности.
ПО является метрологически значимым.
Метрологически значимая часть ПО СИ и измеренные данные защищены от преднамеренных изменений с помощью специальных программных средств.
Конструктивно фотометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения фотометров приведены в таблице 1.
Таблица 1 -
обеспечения
данные
Идентификационные данные (признаки) |
Результаты проверки |
Идентификационное наименование ПО |
Capture 96 |
Номер версии (идентификационный номер) ПО |
не ниже V4.0 |
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на идентификационную наклейку фотометра типографским способом, а также наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
ТУ 26.51.66.190-005-26265658-2023 Фотометры для микропланшетов Эврика! R96. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственная компания «Эврика» (ООО НПК «Эврика»)
ИНН 7717771264
Юридический адрес: 123022, г. Москва, Звенигородское ш., д. 9/27, стр. 1, эт. 1, помещ./ ком. II/11
Телефон/факс: +7 495 662-18-73
e-mail: order@evrika-kits.com
Изготовитель
Общество с ограниченной ответственностью Научно-производственная компания «Эврика» (ООО НПК «Эврика»)ИНН 7717771264
Юридический адрес: 123022, г. Москва, Звенигородское ш., д. 9/27, стр. 1, эт. 1, помещ./ ком. II/11
Адрес места осуществления деятельности: 123022, г. Москва, Звенигородское ш., д. 9/27, стр. 1
Телефон/факс: +7 495 662-18-73 e-mail: order@evrika-kits.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственная компания «Эврика» (ООО НПК «Эврика»)ИНН 7717771264
Юридический адрес: 123022, г. Москва, Звенигородское ш., д. 9/27, стр. 1, эт. 1, помещ./ ком. II/11
Телефон/факс: +7 495 662-18-73
e-mail: order@evrika-kits.com
Конструктивно фотометр выполнен в виде моноблока. Оптическая схема фотометра содержит набор источников света (сборки узкополосных светодиодов и интерференционных светофильтров) на каждый спектральный измерительный канал; 8 световодов для подведения излучения к пробе; систему расфокусирующих и фокусирующих линз; блок из 8 фотодиодов. Данные 8 световых лучей проходят через нижний линзовый блок, а затем через каждую лунку микропланшета. Передаваемый свет затем проходит через верхний линзовый блок и обнаруживается фотодиодами. Фотодиоды преобразуют свет в индивидуальный электрический сигнал. Этот электрический сигнал затем конвертируется и используется для подсчета оптической плотности для каждой отдельной лунки.
Блок перемещения 96-ти луночного микропланшета обеспечивает перемещение и точное позиционирование микропланшета во время измерений, а также позволяет проводить встряхивание микропланшета с пробами в течение от 0 до 600 секунд, необходимое при выполнении ряда методик выполнения измерений на фотометре.
Вывод результатов измерений и управление фотометром осуществляется через персональный компьютер.
Принцип действия фотометра основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу. Световой поток падает через блок линз снизу, на лунку стандартного 96-ти луночного микропланшета с измеряемыми образцами. Ослабленный при прохождении через пробу световой поток регистрируется фотодетектором, расположенным над образцом.
Знак поверки может наноситься на средство измерений или на свидетельство о поверке.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся идентификационную наклейку на фотометре и имеет цифровое обозначение.

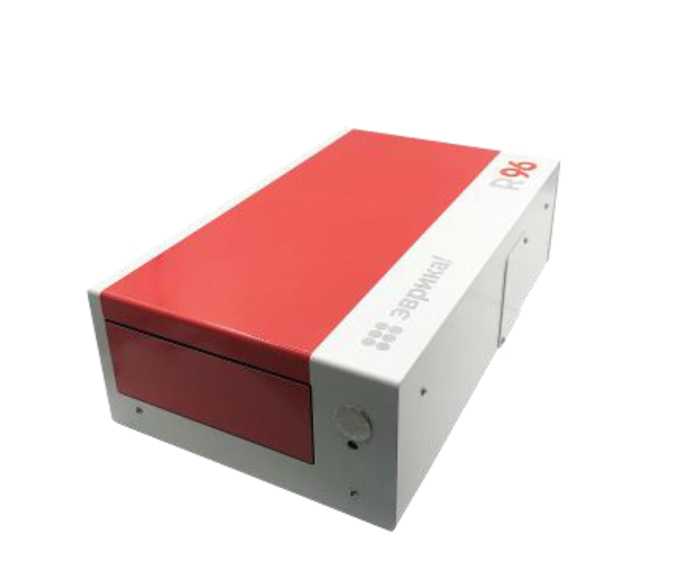

Общий вид фотометров приведен на рисунках 1 и 2.
Пломбировка фотометров не предусмотрена.

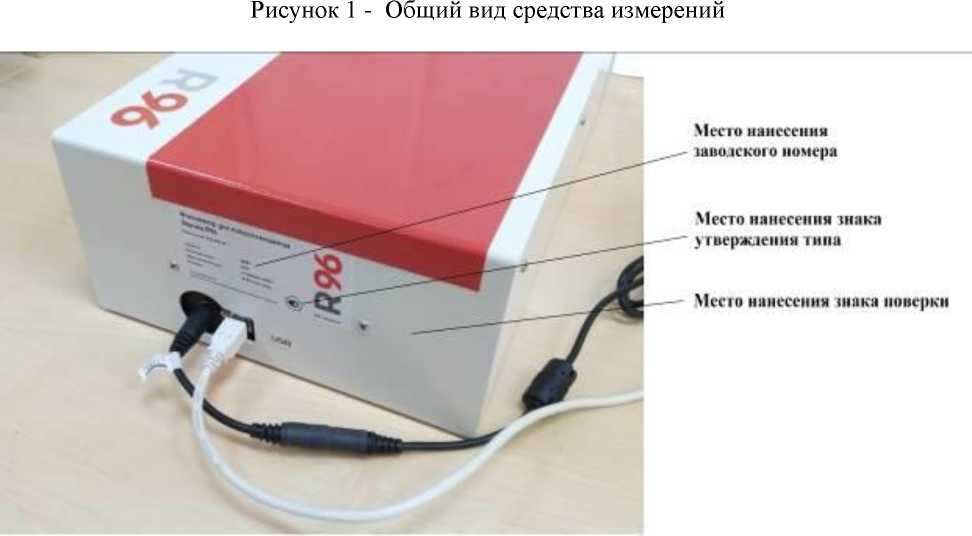

Рисунок 2- Вид средства измерений со стороны расположения идентификационной наклейки
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений оптической плотности, Б |
от 0,01 до 4,00 |
Пределы допускаемой абсолютной погрешности измерений оптической плотности в диапазоне измерений от 0,01 до 0,40 Б включ., Б |
+0,015 |
Пределы допускаемой относительной погрешности измерений оптической плотности: %
|
+2,5 +3,0 |
Спектральный диапазон (до 6 источников света с фиксированными длинами волн), нм |
от 340 до 900 |
Спектральные измерительные каналы (длины волн стандартно поставляемых источников света) с допуском +5 нм, нм |
340, 405, 450, 492, 620 |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Параметры электрического питания - напряжение постоянного тока (через адаптер от сети 220±22 В, 50+1 Гц) |
24 |
Потребляемая мощность, не более, В • А
|
20 5 |
Габаритные размеры (длина х ширина х высота), мм, не более |
360x220x110 |
Масса, кг, не более |
6,0 |
Рабочие условия эксплуатации:
|
от +18 до +28 90 |
