Номер по Госреестру СИ: 92188-24
92188-24 Измерители параметров электробезопасности электроустановок
(ТММ)
Назначение средства измерений:
Измерители параметров электробезопасности электроустановок ТММ (далее по тексту
- измерители) предназначены для измерения: напряжения переменного тока, силы переменного тока, электрической мощности, электрической энергии, полного сопротивления цепи “фаза-нуль”, “фаза-фаза”, “фаза-защитный проводник”, “фаза-защитный проводник” без срабатывания УЗО, силы тока и времени отключения УЗО, действующего значения напряжения прикосновения, действующего сопротивления устройства без электрического электроизоляции, а также показателей качества электрических сетей.
значения напряжения помех, частоты переменного тока, электрического вспомогательных электродов, электрического сопротивления заземляющего использования клещей, с использованием клещей и бесконтактным методом, сопротивления защитных проводников и малым током, сопротивления
Внешний вид.
Измерители параметров электробезопасности электроустановок
Рисунок № 1
Внешний вид.
Измерители параметров электробезопасности электроустановок
Рисунок № 2
Внешний вид.
Измерители параметров электробезопасности электроустановок
Рисунок № 3
Внешний вид.
Измерители параметров электробезопасности электроустановок
Рисунок № 4
Внешний вид.
Измерители параметров электробезопасности электроустановок
Рисунок № 5
Общие сведения
Дата публикации - 28.05.2024
Срок свидетельства - 27.05.2029
Номер записи - 194042
ID в реестре СИ - 1416560
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТММ-540,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ")
Страна - РОССИЯ
Населенный пункт - д. Григорчиково Московской обл.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Измерители параметров электробезопасности электроустановок (ТММ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71531-18 15.06.2028 |
Измерители параметров электроизоляции, TM-5001 Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
2 года |
|
74482-19 25.03.2029 |
Меры электрического сопротивления однозначные, МЭСО Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
1 год |
|
86149-22 11.07.2027 |
Калибраторы электрического сопротивления, КС Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
1 год |
|
86721-22 07.09.2027 |
Меры сопротивлений повышенной мощности многозначные, СМС-25 Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
1 год |
|
87412-22 25.11.2027 |
Меры электрического сопротивления постоянного тока многозначные , МС-7-001 Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
1 год |
|
88924-23 02.05.2028 |
Катушки токовые, ТК-5010 Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
2 года |
|
92188-24 27.05.2029 |
Измерители параметров электробезопасности электроустановок, ТММ Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
1 год |
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители параметров электробезопасности электроустановок (ТММ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СОНЭЛ" (1201) | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители параметров электробезопасности электроустановок (ТММ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками измерителя осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТММ-540 |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.81.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Измерения» руководства по эксплуатации «Измерители параметров электробезопасности электроустановок серии ТММ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А диапазоне частот от 1-10’ 1 до 1^106 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия СНБА.411182.036 «Измерители параметров безопасности электроустановок серии ТММ».
Правообладатель
Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)
ИНН 7723321993
Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12
Телефон: +7 (495) 287-43-53
Web-сайт: http://www.sonel.ru
E-mail: info@sonel.ru
Изготовитель
Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)
ИНН 7723321993
Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12
Адрес места осуществления деятельности: 142714, Московская обл., Ленинский р-н, д. Мисайлово, ул. Первомайская, д. 158А
Телефон: +7 (495) 287-43-53
Web-сайт: http://www.sonel.ru
E-mail: info@sonel.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)
ИНН 7723321993
Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12
Телефон: +7 (495) 287-43-53
Web-сайт: http://www.sonel.ru
E-mail: info@sonel.ru
Измеритель ТММ представляет собой переносной прибор, выполненный в пластмассовом корпусе, окрашенном в серый и оранжевый цвет с крышкой. На передней панели измерителя расположены гнезда для подключения соединительных проводов, разъем для установки SIM-карты, разъем USB для подключения измерителя к персональному компьютеру поворотный позиционный переключатель (для задания режимов работы), жидкокристаллический цифровой дисплей и разъемы для подключения измерительных клещей.
Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработке измеренных значений в зависимости от алгоритма расчета измеряемого параметра и отображении результатов измерений на цветном жидкокристаллическом дисплее.
Измеритель поддерживают беспроводные интерфейсы: WIFI и Bluetooth.
Питание измерителей обеспечивается литий-ионным аккумулятором SONEL-15 11.1В 3,4Аh подзарядкой с помощью внешнего зарядного устройства, подключаемого к сети переменного тока 220-230 В.
Измерители имеют следующие функциональные возможности: автоматический выбор диапазона измерения, автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF), память измерений и способность передать сохраненные данные в компьютер, сигнализация разряда элементов питания.
К данному типу средств измерений относятся измерители параметров электробезопасности электроустановок модификации ТММ-540.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю панель измерителей методом трафаретной печати, имеет цифровое и цифро-буквенное обозначение.

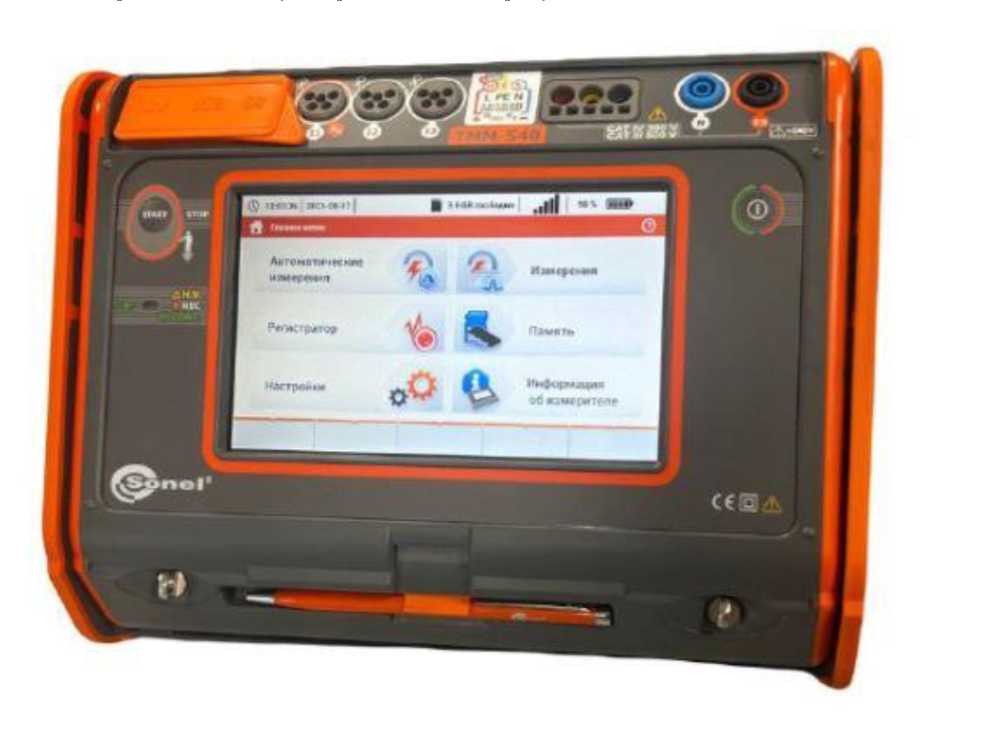

Общий вид измерителя ТММ представлен на рисунке 1. Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2. Место пломбирования от несанкционированного доступа представлено на рисунке 3.
- Общий вид измерителя параметров электробезопасности электроустановок ТММ
Рисунок 1

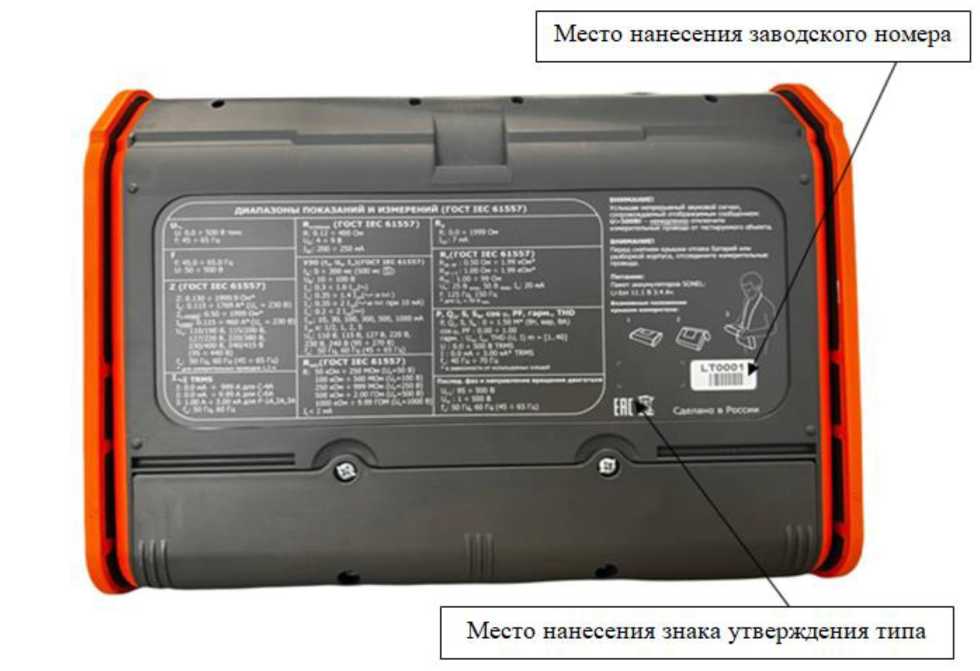

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера параметров электробезопасности электроустановок ТММ
Место пломбирования от несанкпионированного достх’па
.4.

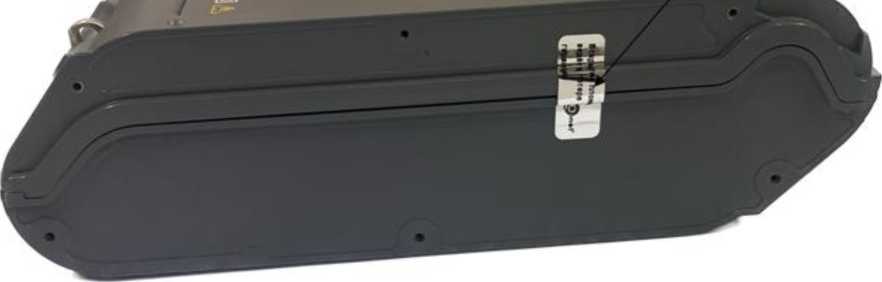

Рисунок 3 - Место пломбирования от несанкционированного доступа параметров электробезопасности электроустановок ТММ
Стандартный комплект поставки измерителей представлен в таблице 4. Дополнительная комплектация измерителей (поставляемая по отдельному заказу) представлена в таблице 5.
Таблица 4 - Стандартная комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель параметров электробезопасности электроустановок ТММ |
WMRUTMM540 |
1 шт. |
|
Руководство по эксплуатации/Паспорт |
- |
1/1 шт. |
|
WAPRZLAD12SAM |
1 шт. | |
|
WAADAWS03 |
1 шт. | |
|
WAAKU15 |
1 шт. | |
|
Зажим «Крокодил» изолированный голубой K02 |
WAKROBU20K02 |
1 шт. |
|
WAKROYE20K02 |
1 шт. | |
|
WAKRORE20K02 |
1 шт. | |
|
Зажим «Крокодил» изолированный чёрный К01 |
WAKROBL20K01 |
1 шт. |
|
WAZASZ7CZ |
1 шт. | |
|
WASONG30 |
2 шт. | |
|
WASONBUOGB1 |
1 шт. | |
|
WASONYEOGB1 |
1 шт. | |
|
WASONREOGB1 |
1 шт. | |
|
WAPRZUSB |
1 шт. | |
|
WAPRZLAD230CZ |
1 шт. | |
|
Карта памяти microSD 4ГБ |
- |
1 шт. |
|
Клещи гибкие F-3A |
WACEGF3AOKR |
3 шт. |
|
WAPOZSZEKRU |
1 шт. | |
|
Провод измерительный 15 м на катушке с разъёмами «банан» голубой |
WAPRZ015BUBBSZ |
1 шт. |
|
Провод измерительный 30 м на катушке с разъёмами «банан» красный |
WAPRZ030REBBSZ |
1 шт. |
|
WAPRZ1X2BUBB |
1 шт. | |
|
WAPRZ1X2YEBB |
1 шт. | |
|
WAPRZ1X2REBB |
1 шт. | |
|
Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N |
WAPRZ1X2BLBBN |
1 шт. |
|
Соединитель электрический - адаптер с резьбой М4/М64 |
WAADAM4M64 |
1 компл. |
|
WAFUTL2 |
1 шт. |
Таблица 5 - Дополнительная комплектность
|
Наименование |
Обозначение |
Количество |
|
Адаптер для тестирования зарядных станций электромобилей EVSE-01 |
WMRUEVSE01 |
1 шт. |
|
Адаптер питания AZ-2 |
WAADAAZ2 |
1 шт. |
|
Адаптер WS-04 с сетевой вилкой UNI-SCHUKO |
WAADAWS04 |
1 шт. |
|
WAADAAISO10C |
1 шт. | |
|
WAADAAGT16C |
1 шт. | |
|
WAADAAGT16P |
1 шт. | |
|
WAADAAGT16T |
1 шт. | |
|
WAADAAGT32C |
1 шт. | |
|
WAADAAGT32P |
1 шт. | |
|
WAADAAGT32T |
1 шт. | |
|
WAADAAGT63P |
1 шт. | |
|
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J |
WAADATWR1J |
1 шт. |
|
WAZACIMA1 |
1 шт. | |
|
Зонд для измерений сопротивления полов и стен PRS-1 |
WASONPRS1 |
1 шт. |
|
WASONG80 |
1 шт. | |
|
Зонд острый с разъёмом «банан» складной SP-2M |
WASONSP2M |
1 шт. |
|
WACEGF1OKR |
1 шт. | |
|
WACEGF2AOKR |
1 шт. | |
|
WACEGC3OKR |
1 шт. | |
|
Клещи измерительные С-4 |
WACEGC4OKR |
1 шт. |
|
Клещи измерительные С-5 |
WACEGC5OKR |
1 шт. |
|
WACEGC6AOKR |
1 шт. | |
|
Клещи измерительные С-7 |
WACEGC7OKR |
1 шт. |
|
WACEGN1BB |
1 шт. | |
|
Переходник WS-06 PS/2 |
WAADAWS06 |
1 шт. |
|
Провод измерительный 25 м на катушке с разъёмами «банан» голубой |
WAPRZ025BUBBSZ |
1 шт. |
|
Провод измерительный 50 м на катушке с разъёмами «банан» жёлтый |
WAPRZ050YEBBSZ |
1 шт. |
|
WAPRZ005REBB |
1 шт. | |
|
WAPRZ010REBB |
1 шт. | |
|
WAPRZ020REBB |
1 шт. | |
|
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» |
- |
1 шт. |
|
Симулятор кабеля СК-1 |
WAADAСК1 |
1 шт. |
|
WAADAAC16 |
1 шт. | |
|
WAFUTL3 |
1 шт. |
Основные метрологические и технические характеристики измерителей параметров электробезопасности электроустановок ТММ представлены в таблицах 2-3.
Таблица 2 -
|
Функция измерителя |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
1 |
2 |
3 |
4 |
|
Измерение действующего значения напряжения переменного тока (диапазон частоты от 45 до 65 Гц) |
от 0 до 299,9 В от 300 до 500 В |
0,1 В 1 В |
±(0,02^иизм + 4 е.м.р.) ±(0,02^иизм + 2 е.м.р.) |
|
Измерение частоты переменного тока (диапазон напряжения от 50 до 500 В) |
от 45 до 65 Гц |
0,1 Гц |
±(0,001-£изм + 1 е.м.р.) |
|
Измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник» |
от 0 до 19,999 Ом от 20,00 до 199,99 Ом от 200,0 до 1999,9 Ом |
0,001 Ом 0,01 Ом 0,1 Ом |
±(0,05•Zизм + 0,03 Ом) ±(0,05•Zизм + 0,3 Ом) ±(0,05•Zизм + 3 Ом) |
|
Измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО |
от 0 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 1999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(0,06•Zизм + 10 е.м.р.) ±(0,06•Zизм + 5 е.м.р.) ±(0,06•Zизм + 5 е.м.р.) |
Измерение силы тока отключения УЗО для дифференциального синусоидального тока. Номинальный ток (IaN) 10 мА 30 мА 100 мА 300 мА 500 мА 1000 мА
Измерение силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока и постоянного пульсирующего тока с постоянной составляющей 6 мА.
Номинальный ток (IaN) 10 мА 30 мА 100 мА 300 мА 500 мА
Измерение силы тока отключения УЗО для дифференциального постоянного тока.
Номинальный ток (IaN) 10 мА 30 мА 100 мА 300 мА 500 мА
Измерение действующего значения напряжения ______прикосновения______ Измерение напряжения помех переменного тока
Измерение сопротивления вспомогательных электродов RH и Rs
от 3,0 до 10 мА от 9 до 30 мА от 33 до100 мА от 90 до 300 мА от 150 до 500 мА от 330 до 1000 мА
от 3,5 до 20,0 мА от 10,5 до 42,0 мА от 35 до 140 мА от 105 до 420 мА от 175 до 700 мА
от 2,0 до 20,0 мА от 6 до 60 мА от 20 до 100 мА от 60 до 600 мА от 100 до 1000 мА
от 0 до 9,9 В от 10,0 до 99,9 В
от 0 до 100 В
от 0 до 999 Ом
от 1,00 до 9,99 кОм
от 10,0 до 50,0 кОм
0,1 мА
0,1 мА
1 мА
1 мА
1 мА
1 мА
0,1 мА
0,1 мА 1 мА 1 мА 1 мА
0,1 мА 1 мА 1 мА 1 мА 1 мА
0,1 В
0,1 В
1 Ом
0,01 кОм
0,1 кОм
±0,05- Ian ±0,05- Ian ±0,05- Ian ±0,05- Ian ±0,05- Ian ±0,05- Ian
±0,1- Ian
±0,1- Ian
±0,1 • Ian
±0,1^ Ian
±0,1- Ian
±0,1- Ian
±0,1^ Ian
±0,1- Ian
±0,1^ Ian
±0,1^ Ian
±(0,1^Ub изм + 5 е.м.р.)
±0,15^Ub изм
+(0,02^Un изм + 3 е.м.р.)
±(0,05^(Rs изм + RE изм +
+RH изм ) +3 е.м.р.)
|
1 |
2 |
3 |
4 |
|
Измерение времени отключения УЗО. Общего типа: 0,5^ Ian
Селективного типа: 0,5- Ian
|
от 0 до 300 мс от 0 до 300 мс от 0 до 150 мс от 0 до 40 мс от 0 до 500 мс от 0 до 500 мс от 0 до 200 мс от 0 до 150 мс |
1 мс 1 мс 1 мс 1 мс 1 мс 1 мс 1 мс 1 мс |
±(0,02•tизм + 2 е.м.р.) ±(0,02- tизм + 2 е.м.р.) ±(0,02- tизм + 2 е.м.р.) ±(0,02- tизм + 2 е.м.р.) ±(0,02- tизм + 2 е.м.р.) ±(0,02- tизм + 2 е.м.р.) ±(0,02- tизм + 2 е.м.р.) ±(0,02- tизм + 2 е.м.р.) |
|
Измерение сопротивления заземляющего устройства без использования клещей (3p, 4p) |
от 0 до 0,35 Ом от 0,35 до 9,99 Ом от 10,0 до 99,9 Ом от 100 до 999 Ом от 1,00 до 1,99 кОм |
0,01 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм |
±(0,02^Re изм + 10 е.м.р.) ±(0,02- Re изм + 4 е.м.р.) ±(0,02- Re изм + 3 е.м.р.) ±(0,02- Re изм + 3 е.м.р.) ±(0,02- Re изм + 3 е.м.р.) |
|
Измерение сопротивления заземляющего устройства с использованием клещей (3Р) |
от 0 до 0,35 Ом от 0,35 до 9,99 Ом от 10,0 до 99,9 Ом от 100 до 999 Ом от 1,00 до 1,99 кОм |
0,01 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм |
±(0,08^Re изм + 10 е.м.р.) ±(0,08^Re изм + 4 е.м.р.) ±(0,08- Re изм + 4 е.м.р.) ±(0,08- Re изм + 4 е.м.р.) ±(0,08- Re изм + 4 е.м.р.) |
|
Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух клещей |
от 0 до 0,35 Ом от 0,35 до 9,99 Ом от 10,0 до 19,9 Ом от 20,0 до 99,9 Ом |
0,01 Ом 0,01 Ом 0,1 Ом 0,1 Ом |
±(0,10^Re изм + 10 е.м.р.) ±(0,10^ Re изм + 4 е.м.р.) ±(0,10^ Re изм + 4 е.м.р.) ±(0,20- Re изм + 4 е.м.р.) |
|
Измерение электрического сопротивления током +200 мА |
от 0 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 400 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(0,02^Rcont изм + 3 е.м.р.) ±(0,02- Rcont изм + 3 е.м.р.) ±(0,02- Rcont изм + 3 е.м.р.) |
|
Измерение электрического сопротивления малым током |
от 0 до 199,9 Ом от 200 до 1999 Ом |
0,1 Ом 1 Ом |
±(0,03 •R изм + 3 е.м.р.) ±(0,03 •R изм + 3 е.м.р.) |
|
Измерение сопротивления электроизоляции (для Un = 50 В, 100 В, 250 В, 500 В, 1000В) |
от 0 до 1999 кОм от 2,00 до 19,99 МОм от 20,0 до 199,9 МОм от 200 до 999 МОм от 1,00 до 9,99 ГОм |
1 кОм 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм |
±(0,03^Riso изм + 8 е.м.р.) ±(0,03- Riso изм + 8е.м.р.) ±(0,03- Riso изм + 8е.м.р.) ±(0,03- Riso изм + 8е.м.р.) Не нормируется |
|
1 |
2 |
3 |
4 |
|
Измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04 (для Un = 50 В, 100 В, 250 В, 500 В) |
от 0 до 1999 кОм от 2,00 до 19,99 МОм от 20,0 до 199,9 МОм от 200 до 999 МОм от 1,00 до 2,00 ГОм |
1 кОм 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм |
±(0,05- Riso изм + 8е.м.р.) ±(0,05- Riso изм + 8е.м.р.) ±(0,05- Riso изм + 8е.м.р.) ±(0,05- Riso изм + 8е.м.р.) ±(0,06- Riso изм + 6е.м.р.) |
|
Измерение действующего средне-квадратичного значения напряжения Urms |
20% Unom< Urms <120% Unom для Unom >100 В |
0,1%Unom |
±0,005^Unom |
|
С гибкими клещами F-1, F-2, F-3 (переменный ток) | |||
|
от 0 до 3000 А |
0,01%Inom |
± 0,2-I изм | |
|
С измерительными клещами C-4 (переменный ток) | |||
от 0,1 до 10,0 А от 10 до 50 А от 50 до 200 А от 200 до 1000А от 1000 до 1200А
0,01%Inom
Измерение действующего средне-квадратичного значения силы тока (номинальная частота сети 50 Гц, 60 Гц)
±(0,03^1изм + 0,1 А)
±0,03- 1изм ±0,015^ 1изм ±0,0075^ 1изм ±0,0075^ 1изм
|
С измерительными клещами С-5 (постоянный/переменный ток) | ||
|
от 0,5 до 100,0 А от 100 до 800 А от 800 до 1000 А от 1000 до 1400 А1 |
0,01%inom |
±(0,015-1изм + 1 А) ±0,025^1изм ±0,04^1изм ±0,04^1изм |
|
С измерительными клещами С-6А (переменный ток) | ||
|
от 0,01 до 0,10 А от 0,1 до 1,0 А от 1 до 12 А |
0,01%Inom |
±(0,03^1изм + 0,001 А) ±0,025^1изм ±0,01-1изм |
|
С измерительными клещами С-7А (переменный ток) | ||
0,01%Inom
±(O,0O5-I изм + 0, O2 А)
от 0,01 до 100,00 А От 40 до 70 Гц
(Для U от 0,15 • Unom до 1,2-
Unom)
Измерение частоты переменного тока
0,01 Гц
±0,05 Гц
Измерение активной электрической мощности (P) и активной электрической энергии _____________(Ер)_____________ Измерение реактивной электрической мощности (Q) и реактивной электрической энергии Eq Измерение полной электрической мощности (S) и реактивной электрической энергии Es
От 0,8- Unom до 1,2- Unom от 0,02 • Inom до Inom
от 0,8 • U nom до 1,2 • U nom от 0,02 • Inom до Inom
от 0,8 • U nom до 1,2 • U nom от 0,02 • Inom до Inom
Зависит
от
Unom и Inom
Зависит от Unom и Inom
Зависит
от
Unom и Inom
|
1 |
2 |
3 |
4 |
|
Измерения коэффициента мощности (Pf) |
От 0 до 1,00 (Для U от 0,5 • Unom до 1,5 • Unom; I от 0,01 • Inom до Inom) |
0,01 |
+0,03 |
|
Измерение коэффициента сдвига фаз (DPF) |
От 0 до 1,00 (Для U от 0,5 • Unom до 1,5 • Unom; I от 0,01 • Inom до Inom) |
0,01 |
±0,03 |
|
Измерение коэффициента несимметрии напряжения по обратной (K2U) и нулевой (Кои) последовательности |
От 0 до 20% (для U от 0,8- Unom до 1,5 • Unom) |
0,1 |
+0,15 |
|
Измерение среднеквадратического значения гармонических составляющих напряжения (UH,h) |
От 0 до 120%^Unom |
0,01% •Uno m |
±0,0015^Unom (для UH,h<0,03^Unom) ±0,05- UH,h (для UH,h> 0,01-Unom) |
|
Измерение среднеквадратического значения гармонических составляющих силы тока (IH,h) |
В зависимости от используемых клещей (смотреть данные IRMS) |
0,01%^ Inom |
±0,005- Inom (для IH,h<0,1-Unom) ±0,05- IH,h (для IH,h> 0,01-Unom) |
|
Примечания | |||
| |||
Продолжение таблицы 2_______________________________________________________
Примечания
-
17. Rизм - измеренное значение электрического сопротивления малым током, Ом;
-
18. Risoизм - измеренное значение сопротивления электроизоляции, Ом;
-
19. Un - значение тестового напряжения постоянного тока, В;
-
20. Р (ЕР) - измеренное значение активной мощности (энергии), Вт;
5и - предел допускаемой относительной погрешности измерения напряжения переменного тока, %;
5i - предел допускаемой относительной погрешности измерения силы переменного тока, %;
5р - предел допускаемой относительной погрешности измерения угла сдвига фаз: для сos ф Ф 0, Sp. = 100 ■ ^1 - (%); для sin ф 0, Sp = Ю'О' ■ (1 - (%);
ф - угол сдвига фаз между напряжением и током, Лф - абсолютная погрешность измерения угла сдвига фаз между напряжением и током.
-
21. Q (Eq) - измеренное значение реактивной мощности (энергии), вар;
-
22. S (Es) - измеренное значение полной мощности (энергии), ВА;
-
23. PF - измеренное значение коэффициента мощности;
-
24. DPF - измеренное значение коэффициента сдвига фаз;
-
25. е.м.р. - единица младшего разряда;
-
26. Диапазон измерения полного сопротивления цепи “фаза-нуль”, “фаза-фаза” и “фаза-защитный проводник” Z (согласно ГОСТ Р МЭК 61557-3-2006 (IEC 615573:1997)): от 0,13 до 1999,00 Ом;
-
27. Диапазон измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО Z (согласно ГОСТ Р МЭК 61557-3-2006 (IEC 61557-3:1997)): от 0,5 до 1999,0 Ом;
-
28. Диапазон измерения сопротивления защитных проводников Rcont (согласно ГОСТ Р МЭК 61557-4-2005 (IEC 61557-4:1997)): от 0,12 до 400,00 Ом;
измерения сопротивления заземляющего устройства RE
61557-5-2008 (IEC 61557-5:1997)): от 0,5 Ом (1 Ом для
-
29. Начало диапазона (согласно ГОСТ Р МЭК бесконтактного метода);
измерения сопротивления электроизоляции RISO (согласно
-
30. Начало диапазона
ГОСТ Р 54127-2-2011 (IEC 61557-2): от 50 кОм.
Таблица 3 - Основные технические
|
Характеристика |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм |
223 х 228 х 75 |
|
Масса, кг, не более |
2,2 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 от 20 до 80 |
