Номер по Госреестру СИ: 87412-22
87412-22 Меры электрического сопротивления постоянного тока многозначные
(МС-7-001)
Назначение средства измерений:
Меры электрического сопротивления постоянного тока многозначные МС-7-001 (далее по тексту - меры) предназначены для воспроизведения электрического сопротивления постоянному току.
Внешний вид.
Меры электрического сопротивления постоянного тока многозначные
Рисунок № 1
Внешний вид.
Меры электрического сопротивления постоянного тока многозначные
Рисунок № 2
Общие сведения
Дата публикации - 28.11.2022
Срок свидетельства - 25.11.2027
Номер записи - 189469
ID в реестре СИ - 1404083
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МС-7-001/2, MC-7-001/1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ")
Страна - РОССИЯ
Населенный пункт - д. Григорчиково Московской обл.
Уведомление о начале осуществления предпринимательской деятельности -
В разработке
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2971 от 2022.11.25 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Меры электрического сопротивления постоянного тока многозначные (МС-7-001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71531-18 15.06.2029 |
Измерители параметров электроизоляции, TM-5001 Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
2 года |
|
86149-22 11.07.2027 |
Калибраторы электрического сопротивления, КС Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
1 год |
|
86721-22 07.09.2027 |
Меры сопротивлений повышенной мощности многозначные, СМС-25 Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
1 год |
|
87412-22 25.11.2027 |
Меры электрического сопротивления постоянного тока многозначные , МС-7-001 Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
1 год |
|
88924-23 02.05.2028 |
Катушки токовые, ТК-5010 Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ") (РОССИЯ д. Григорчиково Московской обл.) |
ОТ МП |
2 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Меры электрического сопротивления постоянного тока многозначные (МС-7-001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СОНЭЛ" (1201) | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Меры электрического сопротивления постоянного тока многозначные (МС-7-001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна лицевую и на заднюю панель мер методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации СНБА.411640.030РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
СНБА.411640.030ТУ. Меры электрического сопротивления постоянного тока многозначные МС-7-001. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)
ИНН 7723321993
Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12
Телефон: +7 (495) 287-43-53
Веб-сайт: www.sonel.ru
Изготовитель
Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)ИНН 7723321993
Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12
Адрес деятельности: 142714, Московская обл., Ленинский р-н, д. Мисайлово, ул. Первомайская, д. 158А
Телефон: +7 (495) 287-43-53
Веб-сайт: www.sonel.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (495) 546-45-01
E-mail: info@rostest.ru
Веб-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)ИНН 7723321993
Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12
Телефон: +7 (495) 287-43-53
Веб-сайт: www.sonel.ru
Меры представляют собой настольные лабораторные приборы, состоящие из 7 декад резисторов, соединяемых последовательно через поворотные переключатели ступеней декад. Резисторы мер образуют сочетания, которые позволяют получить ряд значений электрического сопротивления от 0,01 Ом до 111111,1 Ом
На лицевой панели мер расположены рукояти поворотных переключателей декад; разъемы для подключения к измерительной схеме и защитному заземлению.
Принцип действия мер заключается в воспроизведении значения электрического сопротивления с помощью резистивных элементов.
Меры выпускаются в трёх модификациях, отличающихся классом точности по ГОСТ 23737-79:
МС-7-001/1 - класс точности 0,001;
МС-7-001/2 - класс точности 0,002;
МС-7-001/3 - класс точности 0,005.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится с помощью наклейки на заднюю панель мер в виде цифрового обозначения.
Общий вид мер с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера приведены на рисунках 1-2. Места пломбирования от несанкционированного доступа расположены на боковых панелях корпуса прибора.
* ] Ом
ДМ»
Ж 1 кОм
РОТИВЛЕНИЯ ПОСТОЯННОГО кЧНАЯ MC-7-OOV3
МЕРА ЭЛЕКТРИЧЕСКОГО
МНОГ<
Места пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа

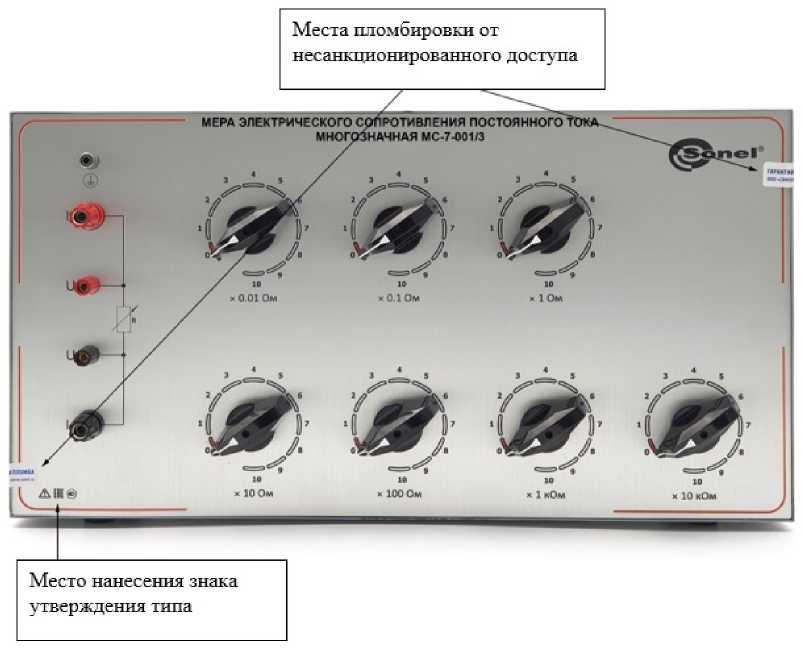

Рисунок 1 - Общий вид мер электрического сопротивления постоянного тока многозначных МС-7-001
Место нанесения знака
Место нанесения
утверждения типа
заводского номера
Рисунок 2 - Общий вид задней панели мер электрического сопротивления постоянного тока многозначных МС-7-001
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений электрического сопротивления постоянному току, Ом |
от 0,01 до 111111,1 |
|
Класс точности/расчётный коэффициент d по ГОСТ 23737-79
|
0,001/1,5^10-6 0,002/1,540’6 0,005/1,540’6 |
|
Пределы допускаемой основной относительной погрешности воспроизведения сопротивления постоянному, %* |
/111111,1 \ +[<Ш +1.5 ■ Ю’6 (-------- 1)] |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведения сопротивления, вызванное изменением температуры окружающей среды, в пределах рабочих условий применения, %** |
±0,0005 для класса точности 0,001 ±0,001 для класса точности 0,002 ±0,002 для класса точности 0,005 |
|
Примечание: R - установленное на мере номинальное значение сопротивления, Ом; * - в диапазоне температур окружающего воздуха от +19,5 °C до +20,5°C; ** - в диапазоне температур окружающего воздуха от +15 °C до +19,5 °C и от +20,5 °C до +25 °C | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значение номинальной/ максимальной мощности рассеивания на ступень, Вт - с 1-й декады по 5-ю декаду |
0,01/0,05 |
|
- с 6-й декады по 7-ю декаду |
0,02/0,2 |
|
Среднее значение начального сопротивления при установке всех |
0,01 |
|
декадных переключателей на нулевые показания (Ro), Ом, не более | |
|
Вариация начального сопротивления (ARo), Ом, не более |
0,001 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
470x155x260 |
|
Масса, кг, не более |
6 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - для модификации МС-7-001/1 |
20 ± 1 |
|
- для модификации МС-7-001/2 |
20 ± 2 |
|
- для модификации МС-7-001/3 |
20 ± 5 |
|
- относительная влажность, % |
от 25 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
