Номер по Госреестру СИ: 92176-24
92176-24 Трансформаторы напряжения электронные
(ТН МИР)
Назначение средства измерений:
Трансформаторы напряжения электронные ТН МИР (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения электронные
Рисунок № 1
Внешний вид.
Трансформаторы напряжения электронные
Рисунок № 2
Внешний вид.
Трансформаторы напряжения электронные
Рисунок № 3
Внешний вид.
Трансформаторы напряжения электронные
Рисунок № 4
Общие сведения
Дата публикации - 24.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194037
ID в реестре СИ - 1416527
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТН МИР-6/1 У2, ТН МИР-10/2 У2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ" (ООО "НПК МИР")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения электронные (ТН МИР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ" (ООО "НПК МИР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88747-23 11.04.2028 |
Преобразователи напряжения измерительные, ИПН МИР Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ" (ООО "НПК МИР") (РОССИЯ г. Екатеринбург) |
ОТ МП |
2 года |
|
92176-24 24.05.2029 |
Трансформаторы напряжения электронные, ТН МИР Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ" (ООО "НПК МИР") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы напряжения электронные (ТН МИР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 13 | 13 | 0 | 0 | 13 | 13 | 0 |
Стоимость поверки Трансформаторы напряжения электронные (ТН МИР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на информационную табличку методом флексографической печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 документа МИР.07.00.00 РЭ «Трансформаторы напряжения электронные ТН МИР. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р МЭК 60044-7-2010 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554;
ТУ 27.11.42.000-002-16240232-2023 «Трансформаторы напряжения электронные ТН МИР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ» (ООО «НПК МИР»)
ИНН 6679134439
Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Циолковского, д. 29, оф.2
Телефон: +7 (343) 93-29-717
E-mail: mks@m-i-r.tech
Изготовитель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯКОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ» (ООО «НПК МИР»)
ИНН 6679134439
Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Циолковского, д. 29, оф. 2
Адрес места осуществления деятельности: 620142, Свердловская обл., г. Екатеринбург, ул. Щорса, д. 7К
Телефон: +8 (343) 93-888-93
E-mail: mks@m-i-r.tech
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Принцип действия трансформаторов основан на методе омического деления высокого напряжения до нормированного выходного уровня, с последующим усилением выходного сигнала усилителем мощности, питаемого от отдельного встроенного емкостного трансформатора напряжения.
Трансформаторы состоят из омического делителя напряжения, блока усиления сигнала и емкостного трансформатора напряжения, помещенные в единый корпус.
Трансформаторы являются однофазными, заземляемыми. Корпус Трансформаторов выполнен из полимерной изоляции. На корпусе расположены элементы крепления и разъёмные соединения для подключения первичной и вторичных цепей. Трансформаторы выполнены с одной вторичной обмоткой.
На боковой части трансформаторы имеет табличку с техническими данными, на которой напечатан заводской номер методом флексографической печати в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.

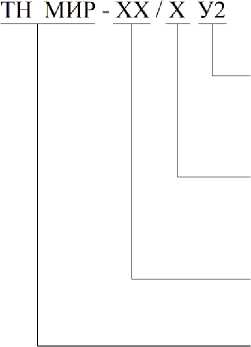

Трансформаторы изготавливаются в следующих модификациях, которые отличаются видом установки, габаритными размерам, массой и номинальным значением напряжения первичной обмотки:
Климатическое исполнение У и категория размещения 2 по ГОСТ 15150
Вид установки:
1 -для отдельной (или опорной) установки, 2-для установки в кабельные адаптеры
Класс напряжения сети;
6, 10 или 11 (кВ)
Обозначение типа (Трансформатор напряжения (электронный) МИР)
Трансформаторы вида установки 1 выполнены в виде опорных изоляторов с оребрением для увеличения длины пути утечки, а вида установки 2 - в виде заглушки для кабельного адаптера.
Рабочее положение трансформаторов в пространстве - любое.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид средства измерений, места нанесения заводского номера (А), место нанесения знака утверждения типа средства измерения (Б) приведены на рисунках 1, 2.
Б
А

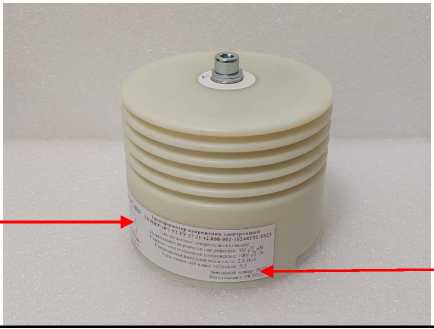

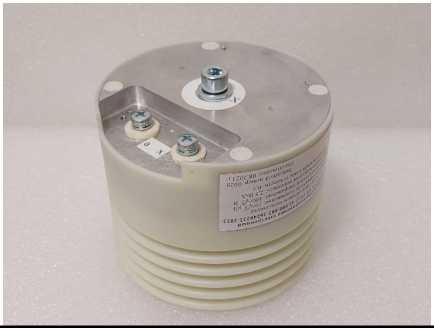

Рисунок 1 - Общий вид трансформаторов вида установки 1
Б
А

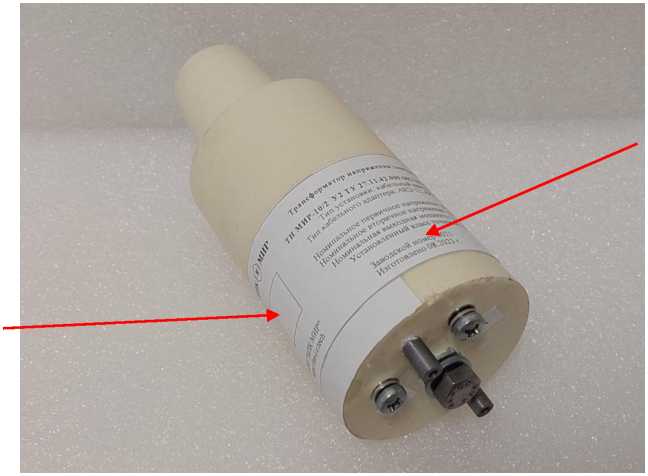

Рисунок 2 - Общий вид трансформаторов вида установки 2
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальные значения первичного напряжения переменного тока ином1, кВ |
6/^3, 10/^3 или 11/^3 |
|
Диапазон значений первичного напряжения переменного тока, кВ |
от 0,8^ином1 до 1,2^ином1 |
|
Номинальное значение напряжения вторичной обмотки, В |
100/V3 |
|
Класс точности вторичной обмотки по ГОСТ Р МЭК 60044-7-2010 |
0,5 |
|
Номинальная выходная мощность в диапазоне cos ф нагрузки от 0,5 до 1,0, В^А |
2,5 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота х максимальный диаметр), мм, не более - для преобразователей вида установки 1 |
122 х 140 |
|
- для преобразователей вида установки 2 |
257 х 92 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации У2 по ГОСТ 15150-69 в диапазоне температур, °С |
от -40 до +40 |
|
Средний срок службы, лет, не менее |
25 |
|
Средняя наработка на отказ, ч, не менее |
220000 |
