Номер по Госреестру СИ: 88747-23
88747-23 Преобразователи напряжения измерительные
(ИПН МИР)
Назначение средства измерений:
Преобразователи напряжения измерительные ИПН МИР (далее - преобразователи) предназначены для масштабных преобразований напряжения переменного тока и передачи сигнала измерительной информации приборам измерения, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Преобразователи напряжения измерительные
Рисунок № 1
Внешний вид.
Преобразователи напряжения измерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на информационную табличку методом флексографической печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 документа МИР.04.00.00 РЭ «Преобразователи напряжения измерительные ИПН МИР. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
Государственная поверочная схема, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3453 «Государственный первичный специальный эталон
и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/л/3 до 750/л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 27.11.50.120-001-16240232-2022 Преобразователи напряжения измерительные ИПН МИР. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ
КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ» (ООО «НПК МИР»)
ИНН 6679134439
Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Циолковского,
д. 29, оф. 2
Телефон: +7 (343) 93-29-717
E-mail: mks@m-i-r.tech
Изготовитель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ
КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ» (ООО «НПК МИР»)
ИНН 6679134439
Юридический адрес: 620144, Свердловская обл., г. Екатеринбург,
ул. Циолковского, д. 29, оф. 2
Адрес места осуществления деятельности: 620142, Свердловская обл., г. Екатеринбург, ул. Щорса, д. 7К
Телефон: +7 (343) 93-29-717
E-mail: mks@m-i-r.tech
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА») Адрес: 620102, Свердловская обл., г. Екатеринбург, Ясная ул., д. 28, кв. 23 Телефон: +7 (343) 372-00-57Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Правообладатель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ
КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ» (ООО «НПК МИР»)
ИНН 6679134439
Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Циолковского,
д. 29, оф. 2
Телефон: +7 (343) 93-29-717
E-mail: mks@m-i-r.tech
Принцип действия преобразователя основан на методе емкостного деления, с последующим усилением выходного сигнала усилителем, питаемого от этого же емкостного делителя напряжения.
Преобразователи состоят из делителя напряжения и блока усиления сигнала, помещенные в единый корпус.
Преобразователи являются однофазными, заземляемыми, литыми. Корпус преобразователей выполнен из полимерной изоляции. На корпусе расположены элементы крепления и разъёмные соединения для подключения первичной и вторичных цепей. Преобразователи выполнены с одной вторичной обмоткой.
На боковой части преобразователи имеет табличку с техническими данными, на которой напечатан заводской номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Преобразователи изготавливаются в следующих модификациях, которые отличаются видом установки, габаритными размерам, массой и номинальным значением напряжения первичной обмотки:
ИПН МИР - ХХ / Х У2
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Вид установки:
1 - отдельная; 2 - в кабельных адаптерах
Класс напряжения первичной обмотки 6, 10
или 11 кВ
Фирменное обозначение
Обозначение типа
Преобразователи вида установки 1 выполнены в виде опорных изоляторов с оребрением для увеличения длины пути утечки, а вида установки 2 - в виде заглушки для кабельного адаптера.
Рабочее положение преобразователей в пространстве - любое.
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид средства измерений, места нанесения заводского номера (А), обозначение мест нанесения пломбировки от несанкционированного доступа (В) и знака утверждения типа (С) приведены на рисунках 1, 2.
С
А
В

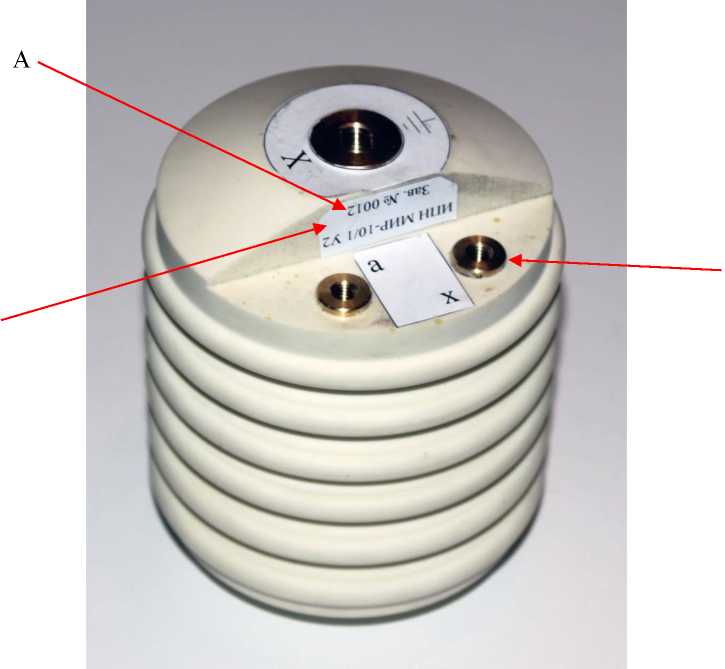

Рисунок 1 - Общий вид преобразователей вида установки 1

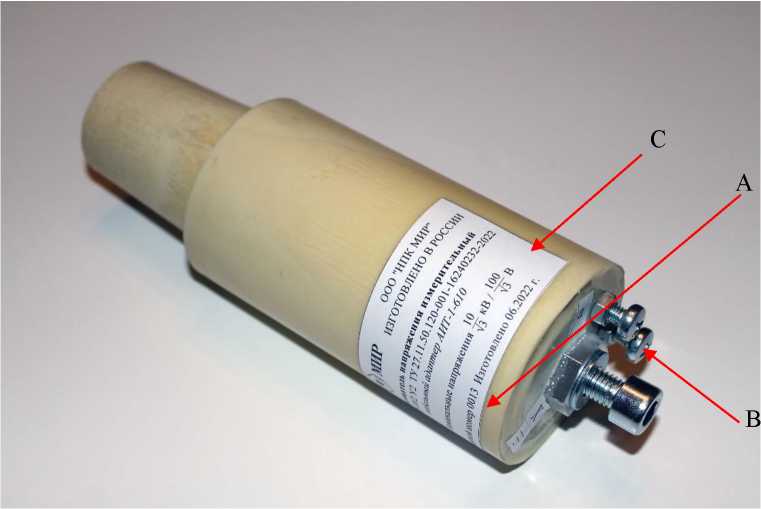

Рисунок 2 - Общий вид преобразователей вида установки 2
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения первичного напряжения переменного тока Ином1, кВ |
6/\3, 10/\3 или 11/\3 |
Диапазон значений первичного напряжения переменного тока, кВ |
от 0,8^Ином1 до 1,2 • ином1 |
Номинальное значение напряжения вторичной обмотки, В |
100/4'3 |
Класс точности вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
Номинальные мощности вторичной обмотки в диапазоне С08ф от 0,8 до 1,0, В-А |
от 0 до 2,5 |
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (Высота х Максимальный диаметр), мм, не более - для преобразователей вида установки 1 |
122 х 132 |
- для преобразователей вида установки 2 |
187 х 122 |
Масса, кг, не более - для преобразователей вида установки 1 |
3,8 |
- для преобразователей вида установки 2 |
4,6 |
Условия эксплуатации У2 по ГОСТ 15150-69 в диапазоне температур, оС |
от -40 до +40 |
Средний срок службы, лет, не менее |
20 |
Средняя наработка на отказ, ч, не менее |
175200 |
