Принцип действия уровнемеров основан на измерении интервала времени между излучением микроволнового импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала. Уровнемеры рассчитывают расстояние, либо исходя из его пропорциональности времени прохождения импульса от излучения до приема после отражения от поверхности измеряемого продукта, либо исходя из его пропорциональности разности частот излученного и принятого после отражения от поверхности измеряемого продукта микроволнового сигнала, и преобразуют измеренное значение в унифицированный аналоговый и/или цифровой выходной сигнал для индикации и передачи измерительной информации.

Уровнемеры состоят из первичного преобразователя (далее по тексту - антенны) и электронного преобразователя (далее по тексту - преобразователя).

Уровнемеры изготавливаются в следующих модификациях МС-УЛМ-И1, МС -УЛМ-И2, МС-УЛМ-И3, МС-УЛМ-И4, отличающихся типами антенн, диапазоном измерений, компактным или раздельным исполнением, метрологическими характеристиками, типом механического и электрического соединений, возможностью и способом конфигурирования и типом выходного сигнала, возможностью автономной работы и дистанционной передачи информации с помощью проводных и беспроводных каналов связи (в зависимости от модификации), могут выполняться в пластиковом, алюминиевом либо нержавеющем стальном корпусе (в зависимости от заказа). Уровнемеры предназначаются для установки в открытом пространстве, резервуарах, аппаратах различной формы и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемеры могут поставляться в комплекте с измерительным колодцем или выносной камерой (байпасом) для монтажа на резервуаре.

Структура условного обозначения уровнемеров:

«Уровнемер микроволновый УМНОГОР - /1//2//3//4//5//6//7//8//9»

Где:

Уровнемер микроволновый УМНОГОР- тип уровнемера;

• 1 - Модификации: МС-УЛМ-И1, МС -УЛМ-И2, МС-УЛМ-И3, МС-УЛМ-И4.

• 2 - Диапазон измерений, м: 10; 20; 30; 40.

• 3 - Тип антенны: P1 - Встроенная, PEEK, 20мм; P2 - Встроенная, PEEK, 40мм; 00 - Без рупора, монтаж в трубу; A1 - Антенна 27 мм; R1 - Рупорная 40 мм, с покрытием PVDF; PT -PTFE покрытие, монтаж заподлицо, 50мм; R2 - Рупорная 50 мм, нержавеющая сталь, монтаж заподлицо; A2 - Антенна 50 мм; A3 - Антенна 68 мм; R3 - Рупорная 80 мм, с покрытием PP; R4 - Рупорная 80 мм, нержавеющая сталь, монтаж заподлицо; PF - PTFE покрытие, монтаж заподлицо, 80мм; R5 - Рупорная 100 мм, с покрытием PP ; R6 - Рупорная 100 мм; R7 -Рупорная 150 мм; R8 - Рупорная 200 мм; R9 - Рупорная 250 мм; U1 - Параболическая 200 мм; U2 - Параболическая 250 мм; PE - С защитой от конденсата, PTFE 50мм; PC - PTFE с монтажом заподлицо 80мм; L1 - Планарная 150 мм; L2 - Планарная 200 мм; L3 - Планарная 250 мм; L4 - Планарная 300 мм; S1 - Стержневое 390мм, полное покрытие PTFE, макс. высота монтажного патрубка 100 мм; S2 - Стержневое 540мм, полное покрытие PTFE, макс. высота монтажного патрубка 250 мм; YY - Специальное исполнение по заказу;

• 4 - Электронный блок: 1 - с электронным блоком ALU; 2 - с электронным блоком FLU; 0 - без электронного блока;

• 5 - Вариант исполнения: К - компактное; Р- раздельное;

6- материал корпуса электронного блока: Р- пластик; AL-алюминий с покрытием; ST-нержавеющая сталь; ХХ- специальное, по заказу

7 - Механическое присоединение к процессу: P - резьбовое; F - фланцевое; Т - Tri-Clamp; М - Монтажный кронштейн; А - шарнир; 0 - без механического присоединения;

8- Электропитание: 0- переменного тока 100-230 В; 1- постоянного тока 18-36 B;Y-специальное, по заказу

9 - Выходные сигналы: 0 - 2-х-пров., (4-20)мА; А - 2-х-пров., (4-20) мА HART; В - 2-х-пров., (4-20)мА HART, дискретный выход; С - 2-х-пров., (4-20)мА HART, (4-20)мА аналоговый; D -  2-пров., (4-20)мА HART, HART/Bluetooth (App) конфигурация;

Е - 2-х-пров., Foundation Fieldbus, дискретный выход; G - 2-х-пров., PROFIBUS, дискретный выход; K - 4-х-пров., (4-20)мА HART; L - 4-пров.,4-20 мА HART; М - 4-20мА, Modbus RS485; S - Modbus RS485; Y - специальное, по заказу.

Заводские номера уровнемеров имеют вид цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку, одним их указанных методов: на табличку методом лазерной гравировки, методом фотолитографии, термопечати или при помощи наклейки.

Нанесение знака поверки на уровнемеры не предусмотрено.

Пломбирование уровнемеров не предусмотрено.

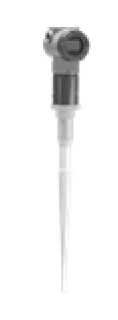

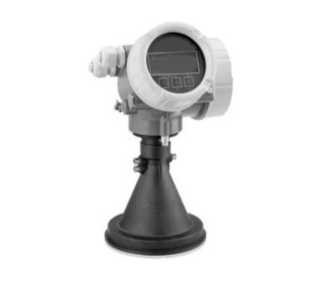

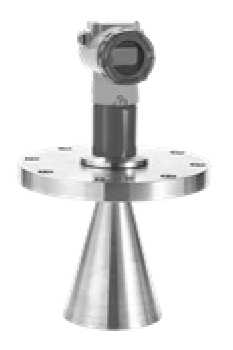

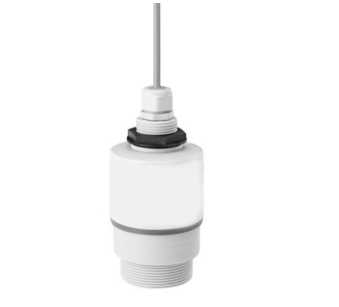

Рисунок 1 - Внешний вид уровнемеров микроволновых УМНОГОР с электронным блоком ALU

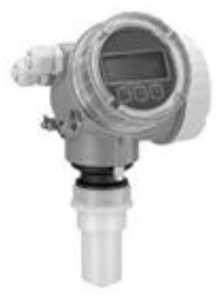

Рисунок 2 - Внешний вид уровнемеров микроволновых УМНОГОР с электронным блоком FLU

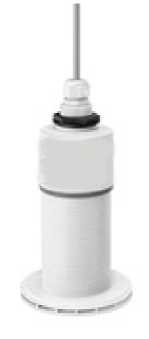

Рисунок 3- Внешний вид уровнемеров микроволновых УМНОГОР без электронного блока

Место нанесения заводского номера и знака утверждения типа

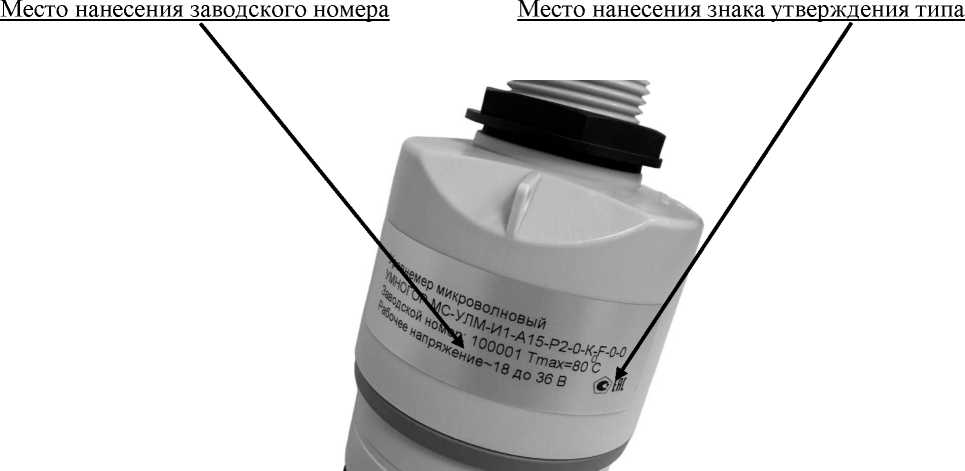

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа ну уровнемеры микроволновые УМНОГОР

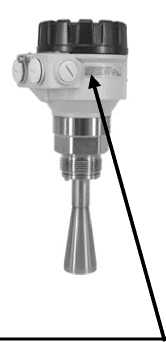

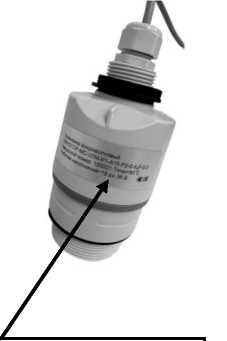

Рисунок 5 - Место нанесения заводского номера и знака утверждения типа на маркировочную табличку уровнемеров микроволновых УМНОГОР

Таблица 4 - Комплектность

Таблица 2 -

УМНОГОР

Таблица 3 - Технические характеристики уровнемеров микроволновых УМНОГОР
