Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал поступает в весоизмерительный прибор, где обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи.

Для обеспечения работы на судах, в некоторых модификациях весов предусмотрена система компенсации влияния качки. Помимо весоизмерительных датчиков для восприятия силы тяжести объекта измерений, в грузоприемном устройстве (далее — ГПУ) установлен дополнительный весоизмерительный датчик (далее — ДД) с закрепленной на нем конструкцией специальной формы. Алгоритм математической обработки сигнала ДД позволяет учесть дополнительные ускорения, возникающие при качке судна.

Весы состоят из ГПУ, опирающегося на тензорезисторные весоизмерительные датчики (далее — датчики) и весоизмерительного прибора со встроенным дисплеем.

Весы могут быть оснащены интерфейсами передачи данных RS-232, RS-422/485, Ethernet, USB, Bluetooth.

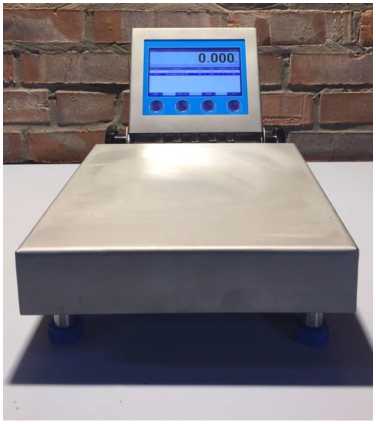

Общий вид весов представлен на рисунке 1.

Рисунок 1 — Общий вид (пример) весов

Модификации весов отличаются метрологическими и техническими характеристиками и имеют обозначение ВАТЕК ВТХ100-ВПХ2М-Х3 где:

Х1 - условное обозначение размера дисплея весоизмерительного прибора в дюймах;

Х2 - обозначение габаритных размеров ГПУ:

• - в виде 4х цифр, где первые две цифры обозначают длину в см., а вторые две ширину в см., для модификаций с максимальной нагрузкой до 150кг.

• - Н для модификаций с напольным исполнением ГПУ и максимальной нагрузкой от 300 кг до 3000 кг.

М - при наличии, обозначение модификации с устройством компенсации качки;

X3 - условное обозначение максимальной нагрузки (Max) ГПУ в кг (6; 15; 30; 60; 150; 300; 600; 1500; 3000).

Примеры обозначения весов ВАТЕК ВТ700-ВП3040М-30, ВАТЕК ВТ700-ВПН-600

В зависимости от модификации весы имеют устройства, реализующие следующие функции:

• - определение стабильного равновесия;

• - полуавтоматическое устройство установки на нуль;

• - устройство первоначальной установки на нуль;

• - устройство слежения за нулем;

• - устройство уравновешивания тары — устройство выборки массы тары;

• - запоминающее устройство;

• - дополнительный дисплей (опция).

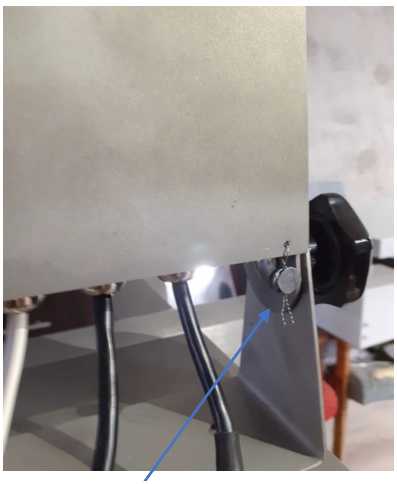

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Свинцовая пломба

Рисунок 3 — Схема пломбировки от несанкционированного доступа

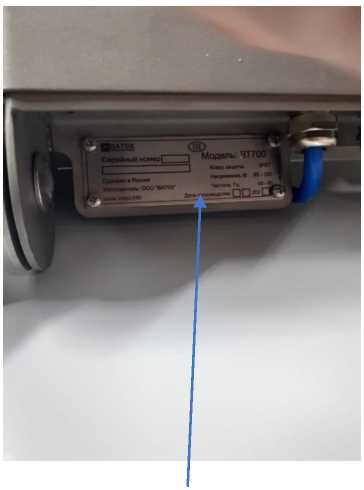

Место нанесения маркировочной таблички

Маркировочная табличка весов закреплена на боковой поверхности весоизмерительного прибора, разрушается при попытке демонтажа и содержит следующие основные данные:

• - торговая марка изготовителя или его полное наименование;

• - знак утверждения типа;

• - модификация

• - заводской номер весов;

• - максимальный нагрузка Мах;

• - минимальный нагрузка Min;

• - поверочное деление e;

- действительная цена деления шкалы d;

- год выпуска.

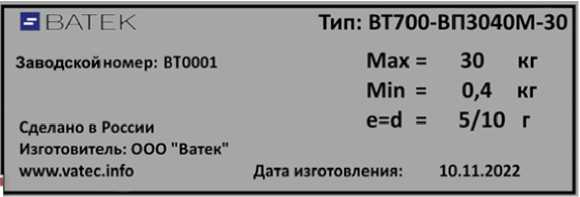

Пример маркировочной таблички представлен на рисунке 4.

Рисунок 4 — Общий вид (пример) маркировочной таблички

Заводской номер наносится способом лазерной, электрохимической или механической гравировки на маркировочную табличку в виде цифрового или буквенно-цифрового обозначения, состоящего из латинских букв и/или арабских цифр.

Нанесение знака поверки на СИ не предусмотрено.

Таблица 4 —

весов приведены в таблице 2 и таблице 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики
