Сведения о средстве измерений: 92072-24 Станции управления пневматические

Номер по Госреестру СИ: 92072-24
92072-24 Станции управления пневматические
(ФК)

Назначение средства измерений:
Станции управления пневматические ФК (далее по тексту станции управления) предназначены для: - измерений и показания значений сигналов пневматических датчиков и других устройств, выдающих унифицированные пневматические сигналы в пределах от 20 до 100 кПа, а также непрерывной записи этих сигналов; - измерений величины давления задания для регулируемого параметра; - измерений величины давления на исполнительный механизм; - управления контуром регулирования и переключения режимов управления (автоматическое, ручное, программное); - формирования заданий регулятору от встроенного или передачи от программного задатчика; - записи значений регулируемого параметра на диаграммной ленте.

сертификация программного обеспечения
Внешний вид. Станции управления пневматические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Станции управления пневматические
Рисунок № 1
Внешний вид. Станции управления пневматические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Станции управления пневматические
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2024
Срок свидетельства - 07.05.2029
Номер записи - 193931
ID в реестре СИ - 1416240
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор")
Страна - РОССИЯ
Населенный пункт - Нижегородская обл., г. Дзержинск
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 174
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 23
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1155 от 2024.05.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Станции управления пневматические (ФК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86300-22
29.07.2027
Преобразователи пневматические разности давлений, ДМПК-100
Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор") (РОССИЯ Нижегородская обл., г. Дзержинск)
ОТ
МП
2 года
92072-24
07.05.2029
Станции управления пневматические, ФК
Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор") (РОССИЯ Нижегородская обл., г. Дзержинск)
ОТ
МП
2 года

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Станции управления пневматические (ФК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • Без модификации
  • 174 137 174 0 0 174 174 0

    Стоимость поверки Станции управления пневматические (ФК)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку, прикрепленную к задней стенке прибора методом шелкографии и на титульный лист эксплуатационной документации - типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерения

    приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 9078470 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ГОСТ 14753-82 Приборы контроля пневматические показывающие и регистрирующие

    ГСП. Общие технические условия;

    Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;

    ТУ 26.51.52-023-37185268-2023 Станции управления пневматические ФК. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»)

    ИНН 7713736815

    Юридический адрес: 606030, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б

    Телефон/факс: 8(495) 540-52-98

    Web-сайт: http://tizpribor.com

    E-mail: zavod@tizpribor.com

    Изготовитель

    Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»)
    ИНН 7713736815
    Юридический адрес: 606030, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б
    Адрес места осуществления деятельности: 606000, Нижегородская обл., г. Дзержинск, ул. Науки, д. 8И, к. 1
    Телефон/факс: 8(495) 540-52-98
    Web-сайт: http://tizpribor.com
    E-mail: zavod@tizpribor.com

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
    Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
    Телефон: 8 800 200 22 14
    Web-сайт: http://www.nncsm.ru
    E-mail: mail@nncsm.ru.

    Правообладатель

    Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»)
    ИНН 7713736815
    Юридический адрес: 606030, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б
    Телефон/факс: 8(495) 540-52-98
    Web-сайт: http://tizpribor.com
    E-mail: zavod@tizpribor.com

    Принцип действия станций управления основан на компенсационном принципе измерения, при котором усилие на приемном элементе (сильфоне), возникающее от входного давления, уравновешивается усилием от давления воздуха источника питания. Станции управления осуществляют регулирование и управление с помощью переключения пневмоклапанов.

    Станции управления состоят из управляющего устройства, включающего переключатель с кнопочным механизмом и задатчика; трех измерительных механизмов; панели представления информации; пневморазъема, лентопротяжного механизма и корпуса.

    Станции управления имеют 2 модификации в зависимости от наличия или отсутствия регистрирующего устройства:

    • - ФК0071 имеет управляющее устройство и регистрирующий механизм;

    • - ФК0072 отсутствует лентопротяжный механизм.

    Заводские номера станций управления находятся на табличке, прикрепленной к задней стенке прибора. Заводской номер выбит, что обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации.

    Конструкция станций управления не предусматривает пломбирование и нанесение знака поверки на приборы. Общий вид станций управления представлен на рисунке 1.

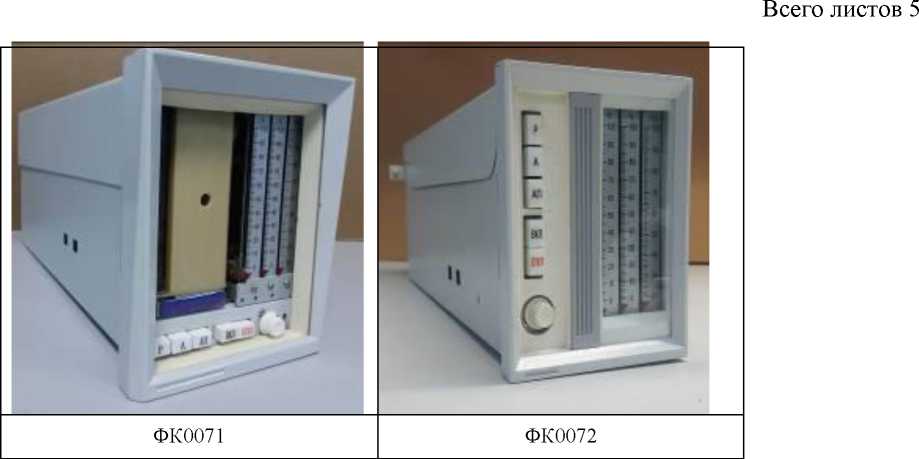

    Внешний вид. Станции управления пневматические (ФК), http://oei-analitika.ru

    ФК0071 ФК0072

    Рисунок 1 - Общий вид станций управления пневматических ФК

    Внешний вид. Станции управления пневматические (ФК), http://oei-analitika.ru

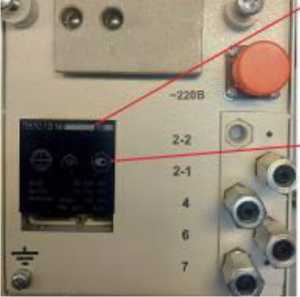

    Рисунок 2 - Места нанесения заводского номера и знака утверждения типа


    Комплект поставки должен соответствовать таблице 3.

    Таблица 3- Комплектность станций управления пневматических ФК

    Наименование

    Обозначение

    Количество шт./экз.

    Станция управления пневматическая

    ФК0071, ФК0072

    1

    Руководство по эксплуатации *

    9078470 РЭ

    1

    Паспорт ФК0071

    9078417 ПС

    1

    Паспорт ФК0072

    9078471 ПС

    1

    Кронштейн **

    9120683

    2

    Упор **

    9916856

    2

    Разъем **

    ШР20П4НШ8Н или ШР16П2НШ8Н

    1

    * В электронном виде, на сайте www.tizpribor.com ** Поставляется по заказу потребителя.


    Таблица 1- Метрологические характеристики

    Наименование характеристики

    Значений

    Диапазон измерения входных и выходных унифицированных пневматических сигналов, кПа

    от 20 до 100

    Пределы допускаемой основной приведенной погрешности, выраженной в процентах от номинального диапазона измерений входного сигнала для регулируемого параметра и задания, %

    ±0,6

    Пределы допускаемой основной приведенной погрешности, выраженной в процентах от номинального диапазона измерений выходного сигнала для измеренной величины давления на исполнительном механизме, %

    ±1,0

    Вариация показаний, %, не более

    0,6; 1,0

    Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха на каждые 10 °С в пределах рабочего диапазона и выраженная в процентах от номинального диапазона изменений входных и выходных сигналов, %

    ±0,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значений

    Скорость перемещения диаграммной ленты, мм/ч

    от 19 до 21

    Питание электропривода диаграммной ленты:

    - напряжение переменного тока, В

    от 207 до 253

    - частота переменного тока, Гц

    от 49,8 до 50,2

    Давление воздуха для питания прибора, кПа

    от 126 до 154

    Нормальные условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +30

    - относительная влажность воздуха, %

    от 30 до 95

    - атмосферное давление, кПа

    от 84 до 106,7

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    от +5 до +50

    - относительная влажность воздуха, %

    от 30 до 95

    - атмосферное давление, кПа

    от 84 до 106,7

    ФК0071

    ФК0072

    Габаритные размеры, мм, не более

    Длина

    440

    440

    Ширина

    165

    125

    Высота

    210

    210

    Масса, кг, не более

    9

    6

    Средняя наработка на отказ, ч, не менее

    50000

    Средний срок службы, лет, не менее

    10
