Сведения о средстве измерений: 91995-24 Измерители контактного угла оптические

Номер по Госреестру СИ: 91995-24
91995-24 Измерители контактного угла оптические
(ADF CA7)

Назначение средства измерений:
Измерители контактного угла оптические ADF CA7 (далее - измерители) предназначены для измерений краевого угла смачивания (контактного угла) между жидкостью и твёрдой поверхностью.

сертификация программного обеспечения
Внешний вид. Измерители контактного угла оптические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители контактного угла оптические
Рисунок № 1
Внешний вид. Измерители контактного угла оптические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители контактного угла оптические
Рисунок № 2
Внешний вид. Измерители контактного угла оптические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители контактного угла оптические
Рисунок № 3

Общие сведения

Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193857
ID в реестре СИ - 1416113
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ADF CA7,

Производитель

Изготовитель - ADF OPTICS CO LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Измерители контактного угла оптические (ADF CA7)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ADF OPTICS CO LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91995-24
27.04.2029
Измерители контактного угла оптические, ADF CA7
ADF OPTICS CO LTD (КИТАЙ )
ОТ
МП
1 год

Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.

Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Кто поверяет Измерители контактного угла оптические (ADF CA7)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • ADF CA7
  • 2 2 2 0 0 2 2 0

    Стоимость поверки Измерители контактного угла оптические (ADF CA7)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Измерители работают под управлением метрологически значимого программного обеспечения (далее - ПО) «Drop analysis», устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

    Уровень защита ПО - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Drop analysis

    Номер версии (идентификационный номер) ПО

    не ниже 2.0.0.0

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на маркировочную табличку средства измерений и на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Эксплуатация изделия» документа «Руководство по эксплуатации. Измеритель контактного угла оптический ADF CA7».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

    Стандарт предприятия ADF OPTICS CO LTD, Китай.

    Правообладатель

    ADF OPTICS CO LTD, Китай

    Адрес: Китай, Zhejiang Sheng, Hangzhou Shi, Xihu Qu, Yuhangtang Rd, 799

    Телефон: +86 12 5655 5381

    E-mail: sales@adfmicroscopy.com

    Изготовитель


    ADF OPTICS CO LTD, Китай
    Адрес: Китай, Zhejiang Sheng, Hangzhou Shi, Xihu Qu, Yuhangtang Rd, 799
    Телефон: +86 12 5655 5381
    E-mail: sales@adfmicroscopy.com

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
    E-mail: info@prommashtest.ru

    Правообладатель


    ADF OPTICS CO LTD, Китай
    Адрес: Китай, Zhejiang Sheng, Hangzhou Shi, Xihu Qu, Yuhangtang Rd, 799
    Телефон: +86 12 5655 5381
    E-mail: sales@adfmicroscopy.com

    Принцип действия измерителей основан на фиксации изображения капли пробы жидкости, нанесенной на твердую поверхность исследуемого образца, и графическом методе измерения контактного угла (краевого угла смачивания) между жидкостью и твердой поверхностью.

    Конструктивно измерители представляют собой закрепленную на станине модульную систему, включающую в себя регулируемый предметный столик, механизм подачи капли, оптический модуль с камерой, регулируемый источник света.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочную наклейку, расположенную на боковой поверхности станины со стороны блока источника света.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид измерителей контактного угла оптических ADF CA7 представлен на рисунке 1.

    Внешний вид. Измерители контактного угла оптические (ADF CA7), http://oei-analitika.ru

    Место нанесения маркировочной таблички

    0 j

    п ■

    t

    Место нанесения

    заводского номера

    Рисунок 1 - Общий вид измерителей контактного угла оптические ADF CA7

    Внешний вид. Измерители контактного угла оптические (ADF CA7), http://oei-analitika.ru

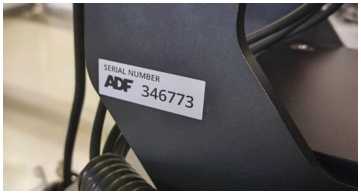

    Рисунок 2 - Место нанесения заводского номера

    Место нанесения

    знака утверждения типа

    Внешний вид. Измерители контактного угла оптические (ADF CA7), http://oei-analitika.ru

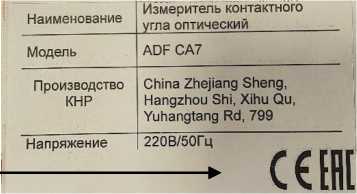

    Рисунок 3 - Общий вид маркировочной таблички

    В процессе эксплуатации измерители не предусматривают внешних механических регулировок. Пломбирование измерителей не производится.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Измеритель контактного угла оптический

    ADF CA7

    1 шт.

    Персональный компьютер с монитором

    -

    1 шт.

    Калибровочный образец

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений углов, градус

    от 0 до 180

    Пределы допускаемой абсолютной погрешности измерений углов, градус

    ±0,5

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    220

    - частота переменного тока, Гц

    50

    - потребляемая мощность, В^А, не более

    100

    Габаритные размеры (ШхДхВ), мм, не более

    890x400x580

    Масса, кг, не более

    28

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +25

    - относительная влажность, %, не более

    80

    - атмосферное давление, кПа

    от 84 до 106,7

    Срок службы, лет

    5
