Номер по Госреестру СИ: 91937-24
91937-24 Приборы многофункциональные для измерений параметров жидких металлов
(EVRAZOXYLAB EOL-12)

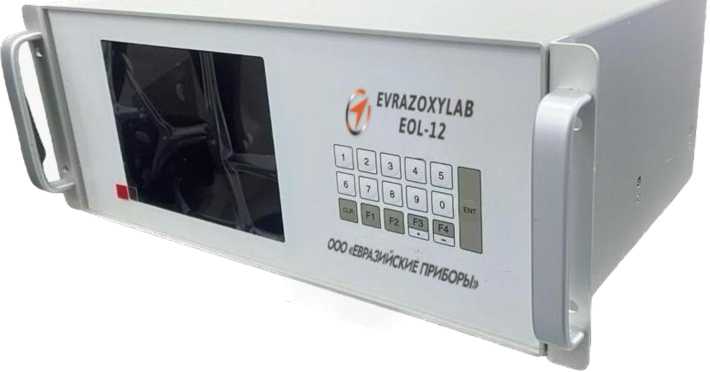

Внешний вид.
Приборы многофункциональные для измерений параметров жидких металлов
Рисунок № 1
Внешний вид.
Приборы многофункциональные для измерений параметров жидких металлов
Рисунок № 2
Общие сведения
Дата публикации - 23.04.2024
Срок свидетельства - 22.04.2029
Номер записи - 193808
ID в реестре СИ - 1415982
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ")
Страна - РОССИЯ
Населенный пункт - г. Липецк
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1062 от 2024.04.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы многофункциональные для измерений параметров жидких металлов (EVRAZOXYLAB EOL-12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86827-22 23.09.2027 |
Преобразователи термоэлектрические со сменными блоками, ЕВРАЗЛЭНС Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ") (РОССИЯ г. Липецк) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91937-24 22.04.2029 |
Приборы многофункциональные для измерений параметров жидких металлов , EVRAZOXYLAB EOL-12 Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ") (РОССИЯ г. Липецк) |
ОТ МП |
1 год |
|
95345-25 28.04.2030 |
Приборы для измерений температуры жидких металлов портативные, EVRAZTEMPOLAB ETLM-12 Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ") (РОССИЯ г. Липецк) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Приборы многофункциональные для измерений параметров жидких металлов (EVRAZOXYLAB EOL-12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Приборы многофункциональные для измерений параметров жидких металлов (EVRAZOXYLAB EOL-12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенного метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память приборов в процессе производства и недоступно для несанкционированной внешней модификации. ПО предназначено для расчета измеренных значений в режиме реального времени и их архивирования в памяти прибора, а также для настройки прибора.
Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.10.000 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.66-006-89433789-2023 Приборы многофункциональные для измерений параметров жидких металлов EVRAZOXYLAB EOL-12. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЕВРАЗИЙСКИЕ ПРИБОРЫ» (ООО «ЕВРАЗИЙСКИЕ ПРИБОРЫ»)
ИНН 4825062319
Юридический адрес: 398037, г. Липецк, ул. Опытная, д. 8
Телефон: (474) 256-15-72
E-mail: evraz@evrazpribor.ru www.evrazpribor.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ЕВРАЗИЙСКИЕ ПРИБОРЫ» (ООО «ЕВРАЗИЙСКИЕ ПРИБОРЫ»)ИНН 4825062319
Юридический адрес: 398037, г. Липецк, ул. Опытная, д. 8
Телефон: (474) 256-15-72
E-mail: evraz@evrazpribor.ru www.evrazpribor.ru
Изготовители
Общество с ограниченной ответственностью «ЕВРАЗИЙСКИЕ ПРИБОРЫ» (ООО «ЕВРАЗИЙСКИЕ ПРИБОРЫ»)
ИНН 4825062319
Адрес: 398037, г. Липецк, ул. Опытная, д. 8
Телефон: (474) 256-15-72
E-mail: evraz@evrazpribor.ru www.evrazpribor.ru
Принцип действия приборов состоит в следующем: подаваемые на измерительный вход прибора первичные сигналы термо-ЭДС (ТЭДС) от термоэлектрических преобразователей и ЭДС кислородных зондов преобразовываются в цифровую форму и при помощи микропроцессора пересчитываются в температуру и прочие рассчитываемые параметры и выводятся на дисплей прибора. По измеренным значениям термо-ЭДС ТП и ЭДС, генерируемой различными зондами, приборы расчетным путем определяют активность (содержание) кислорода (в диапазоне от 1 до 2500 ppm) и содержание углерода (в диапазоне от 0,01 до 1,5 %), а также расчет добавления алюминия в расплавах металлов.
Приборы относятся к стационарным устройствам и конструктивно выполнены в прочном металлическом корпусе, на лицевой панели которого расположен монохромный дисплей и 16-ти кнопочная мембранная клавиатура, с помощью которой осуществляется управление прибором.
Внутри корпуса прибора находятся платы микропроцессора, дисплея, интерфейсов связи для передачи измеренных данных и приема измеряемых данных от внешних зондов, а также модуль питания.
На задней панели расположены разъем для подключения измерительных зондов, разъемы для подключения принтера и сигнальных устройств.
Внешний вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового кода, состоящего из девяти арабских цифр, наносится на верхнюю панель корпуса прибора при помощи наклейки. Нанесение знака поверки на прибор не предусмотрено.
Рисунок 1 - Внешний вид приборов многофункциональных для измерений параметров жидких металлов EVRAZOXYLAB EOL-12
Пломбирование приборов не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений ТЭДС ТП в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C: - для типа «B» |
от +1300 до +1820 |
|
- для типа «S» |
от +1300 до +1760 |
|
- для типа «R» |
от +1300 до +1760 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для НСХ типа «B» в диапазоне температур окружающей среды от +18 °С до +28 °С включ., °С - в диапазоне измерений от +1300 °С до +1500 °С не включ. |
±4,0 |
|
- в диапазоне измерений от +1500 °С до +1600 °С включ. |
±1,0 |
|
- в диапазоне измерений св. +1600 °С до +1820 °С |
±4,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для НСХ типов «R» и «S» в диапазоне температур окружающей среды от +18 °С до +28 °С включ., °С - в диапазоне измерений от +1300 °С до +1500 °С не включ. |
±4,0 |
|
- в диапазоне измерений от +1500 °С до +1600 °С включ. |
±1,0 |
|
- в диапазоне измерений св. +1600 °С до +1760 °С |
±4,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для НСХ типа «B» в диапазоне температур окружающей среды от 0 °С до +18 °С не включ. и св. +28 °С до +50 °С, °С - в диапазоне измерений от +1300 °С до +1500 °С не включ. |
±8,0 |
|
- в диапазоне измерений от +1500 °С до +1600 °С включ. |
±2,0 |
|
- в диапазоне измерений св. +1600 °С до +1820 °С |
±8,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для НСХ типов «R» и «S» в диапазоне температур окружающей среды от 0 °С до +18 °С не включ. и св. +28 °С до +50 °С, °С - в диапазоне измерений от +1300 °С до +1500 °С не включ. |
±8,0 |
|
- в диапазоне измерений от +1500 °С до +1600 °С включ. |
±2,0 |
|
- в диапазоне измерений свыше +1600 °С до +1760 °С |
±8,0 |
|
Диапазон измерений ЭДС, мВ |
от -400 до +400 |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний ТЭДС ТП (в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1), °C:
|
от +600 до +1820 от +400 до +1760 от +400 до +1760 |
|
Единица младшего разряда индикации показаний, °С (мВ) |
0,1 |
|
Напряжение питания переменного тока, В |
от 100 до 240 В |
|
Номинальная частота питающей сети, Гц |
50 или 60 |
|
Габаритные размеры корпуса прибора, мм |
500x190x350 |
|
Масса прибора, кг, не более |
10 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 80 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
10 |
