Принцип работы ТП совместно с СБ основан на возникновении термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух различных металлических проводников (термоэлектродов), места соединений (спаи) которых находятся при разной температуре.

Преобразователь термоэлектрический ЕВРАЗЛЭНС выполнен в виде металлического жезла трубчатой конструкции погружного типа, на одном конце которого расположен контактный блок ЕВРАЗКОН для установки СБ, а на другом конце - ручка, позволяющая оператору удерживать жезл, и разъем для подключения наружного кабеля. Контактный блок ЕВРАЗКОН и разъем соединены между собой жаростойким кабелем. СБ является изделием неразборной конструкции разового применения. При измерении он сгорает и для последующего измерения заменяется новым СБ. Защитная арматура СБ состоит из шлакозащитного колпачка (для защиты непосредственно термопары в кварцевой U-образной трубке), выполненного из определенного материала (в зависимости от измеряемой среды используются стальные, алюминиевые, медные или пластиковые защитные колпаки), и многослойной картонной гильзы для защиты контактодержателя.

ТП ЕВРАЗЛЭНС имеют исполнения, различающиеся конструкцией, типом НСХ, углом загиба контактной части жезла, длиной жезла, длиной СБ и комплектацией. Обозначение исполнений ЕВРАЗЛЭНС следующее:

A-B-C-D-E-F-G, где

«А» - конструкция арматуры: «EL» - в виде составных частей, «ELE» - в виде цельной трубы.

«B» - тип НСХ СБ по ГОСТ Р 8.585-2001: «B» («OB» для ЕВРАЗОКСИ) и «S» («OS» для ЕВРАЗОКСИ).

«C» - угол загиба контактной части (контактной трубки): «00», «30», «45», «60», «90» (указывается в градусах).

«D» - длина несущей части (трубы): от «05» до «60» (указывается в дециметрах).

«E» - длина картонной гильзы: «02», «03», «035», «04», «045», «06», «09», «12» (зависит от длины СБ).

«F» - соединение контактной трубки: «Р» - резьбовое, «С» - сварное, без указания (далее по тексту Б/У) - для исполнения типа ELE.

«G» - комплектация: Б/У - без несущей трубы, «Т» - с несущей трубой, «ТС» с несущей трубой в сборе.

Сменные блоки изготавливаются в трех модификациях: ЕВРАЗТЕМП, ЕВРАЗКОМБ и ЕВРАЗОКСИ. Модификации СБ различаются по конструктивному исполнению и по функциональному назначению.

Сменные блоки ЕВРАЗТЕМП имеют исполнения, различающиеся конструкцией, типом НСХ, длиной картонной гильзы и защитного чехла, стойкостью картонной гильзы и материалом защитного колпака. Обозначение исполнений ЕВРАЗТЕМП следующее:

A-B-C-D-E-F, где

«A» - конструкция сменного блока: «ET» - без защитного чехла, «ETM» - с защитным чехлом, «ETK» - с защитным чехлом с торцевой защитой.

«B» - тип НСХ сменного блока по ГОСТ Р 8.585-2001: «B» и «S».

«C» - длина картонной гильзы: «02» - 179 мм, «03» - 270 мм, «035» - 345мм, «04» -383 мм, «045» - 428 мм, «06» - 579 мм, «09» - 858 мм, «12» - 1158 мм, «12М40» - по согласованию.

«D» - длина защитного чехла: «00» - чехол отсутствует, «10» - 100 мм, «15» - 150 мм, «20» - 200 мм, «30» - 300 мм, «40» - 400 мм, «60» - 600 мм.

«Е» - стойкость картонной гильзы: «У» - усиленная (толщина гильзы 7 мм), Б/У -обычная (толщина гильзы 6 мм).

«F» - материал защитного колпака: «С» - сталь, «А» - алюминий, «М» - медь, «Р» -пластик, Б/У - без защитного колпака.

Сменные блоки ЕВРАЗКОМБ являются комбинированными блоками и позволяют одновременно в зависимости от исполнения измерять температуру, отбирать пробу металла и измерять при помощи соответствующего внешнего измерительного прибора утвержденного типа содержание кислорода и углерода в расплаве. Комбинированный блок ЕВРАЗКОМБ различается конструкцией, типом НСХ, формой, размерами и конструкцией изложницы, наличием раскислителя, длиной картонной гильзы, наличием защитного стального колпака на заливном отверстии и типом датчика окисленности. Обозначение исполнений следующее:

A-B-C-D-E-F-G-H, где

«A» - конструкция комбинированного блока: «EK2» и «EKE2» - 2-в-1 (для измерения температуры и отбора пробы), «EK3» и «EKE3» - 3-в-1 (для измерения температуры, содержания активного кислорода и отбора пробы).

«B» - тип НСХ комбинированного блока по ГОСТ Р 8.585-2001/МЭК 60584-1:2013: «B» и «S».

«C» - отбираемый металл: «М» - сталь, цветные металлы (только для ЕКЕ), Б/У -сталь (для ЕК) или сталь, чугун и цветные металлы (для ЕКЕ).

«D» - форма и размер изложницы: «06» круг 035х6 мм, «08» - круг 035х8 мм, «10» - круг 035x10 мм, «12» - круг 035x12 мм, «О12» - овал 035-40x12 мм.

«E» - раскислитель: «00» - раскислитель отсутствует, «01» - алюминий 0,3 г, «02» -титан 0,2 г, «03» - цирконий 0,2 г.

«F» - длина картонной гильзы: «09» - 856 мм, «12» - 1156 мм, «12М40» - 1285 мм.

«G» - защитный колпак на заливном отверстии: «К» - стальной колпак, Б/У -колпак отсутствует.

«H» - датчик окисленности: «В» - высокой окисленности (20-2000 ppm), «ВК» -высокой окисленности с защитным колпаком (20-2000 ppm), «Н» - низкой окисленности (1-1000 ppm), «У» - универсальный (1-2000 ppm), Б/У - без датчика окисленности.

Сменные блоки ЕВРАЗОКСИ являются зондами окисленности и позволяют одновременно измерять температуру и содержание активного кислорода в расплаве металла (при помощи соответствующего внешнего измерительного прибора утвержденного типа). Зонды окисленности ЕВРАЗОКСИ различаются конструкцией, типом НСХ, длиной картонной гильзы, видом датчика окисленности. Обозначение исполнений следующее:

A-B-C-D, где

«A» - конструкция зонда оксиленности: «EO» - измерительная вставка стандартной длины, «EOE» - укороченная вставка.

«B» - тип НСХ зонда окисленности по ГОСТ Р 8.585-2001/МЭК 60584-1:2013: «B» и «S».

«C» - длина картонной гильзы: «06» - 603 мм, «09» - 882 мм, «12» - 1182 мм, «12M40» - по согласованию.

«D» - датчик окисленности: «B» - высокой окисленности (20-2000 ppm), «H» -низкой окисленности (1-1000 ppm), «У» - универсальный (1-2000 ppm).

Общий вид преобразователей термоэлектрических ЕВРАЗЛЭНС со сменными блоками приведен на рисунках 1-4.

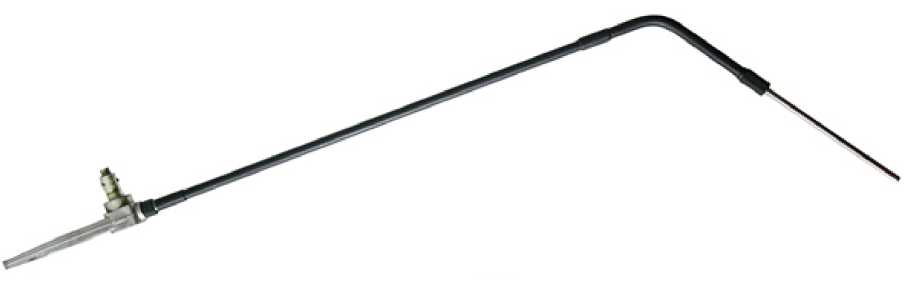

Рисунок 1 - Общий вид преобразователей термоэлектрических ЕВРАЗЛЭНС

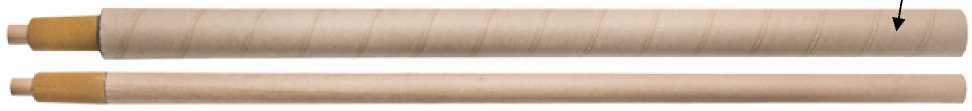

Рисунок 2 - Общий вид сменных блоков ЕВРАЗТЕМП

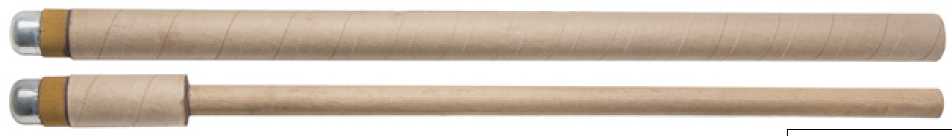

Рисунок 3 - Общий вид сменных блоков ЕВРАЗКОМБ Место _на_несе_ния заводского номера

Рисунок 4 - Общий вид сменных зондов ЕВР АЗОКСИ

Пломбирование ТП и СБ не предусмотрено. Заводской номер в виде буквенноцифрового обозначения указывается на картонной гильзе. Конструкция средств измерений не позволяет нанести знак поверки на корпус.

Программное обеспечение отсутствует.

Метрологические характеристики и основные технические характеристики ТП и СБ приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики
