Сведения о средстве измерений: 91874-24 Стенды лазерного сканирования и дефектоскопии

Номер по Госреестру СИ: 91874-24
91874-24 Стенды лазерного сканирования и дефектоскопии
(Робоскоп ВТМ-5000)

Назначение средства измерений:
Стенды лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000 (далее по тексту - стенды) предназначены для измерений геометрических параметров объекта контроля методом лазерного сканирования, вихретоковым, импедансным и ультразвуковым методом неразрушающего контроля с целью определения в автоматическом режиме координат и размеров выявленных дефектов, в деталях и изделиях в процессе производства, эксплуатации и ремонта.

сертификация программного обеспечения
Внешний вид. Стенды лазерного сканирования и дефектоскопии, http://oei-analitika.ru рисунок № 1
Внешний вид.
Стенды лазерного сканирования и дефектоскопии
Рисунок № 1
Внешний вид. Стенды лазерного сканирования и дефектоскопии, http://oei-analitika.ru рисунок № 2
Внешний вид.
Стенды лазерного сканирования и дефектоскопии
Рисунок № 2
Внешний вид. Стенды лазерного сканирования и дефектоскопии, http://oei-analitika.ru рисунок № 3
Внешний вид.
Стенды лазерного сканирования и дефектоскопии
Рисунок № 3

Общие сведения

Дата публикации - 15.04.2024
Срок свидетельства - 12.04.2029
Номер записи - 193743
ID в реестре СИ - 1415792
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№986 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Стенды лазерного сканирования и дефектоскопии (Робоскоп ВТМ-5000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91874-24
12.04.2029
Стенды лазерного сканирования и дефектоскопии, Робоскоп ВТМ-5000
Общество с ограниченной ответственностью "Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
93329-24
30.09.2029
Дефектоскопы ультразвуковые рельсовые на фазированных решетках, ФАЗАР
Общество с ограниченной ответственностью "Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год

Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Стенды лазерного сканирования и дефектоскопии (Робоскоп ВТМ-5000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Стенды лазерного сканирования и дефектоскопии (Робоскоп ВТМ-5000)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) выполняет следующие основные функции:

- управление аппаратными ресурсами;

- хранение всех результатов измерений в единой базе данных;

- отображение результатов измерений в режиме реального времени;

- отображение результатов измерений в виде пересчетных значений по заранее предустановленным параметрам.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные признаки ПО стендов соответствуют данным, приведенным в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Робоскоп 5000

Номер версии (идентификационный номер) ПО

1.2.1.96 и выше

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом.

Комплектность средства измерения

Таблица 4 -

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в ВТМ 150 РЭ «Руководство по эксплуатации. Стенд лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000» раздел 5 «ПОРЯДОК РАБОТЫ».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах»;

ТУ 4276-001-83231613-16 (С изменением №1) «Технические условия. Стенды лазерного сканирования и дефектоскопии Робоскоп ВТМ-5000».

Правообладатель

Общество с ограниченной ответственностью «Научно-промышленная компания

«ТЕХНОВОТУМ» (ООО «НПК «ТЕХНОВОТУМ»)

ИНН 7735535277

Юридический адрес: 124489, г. Москва, г. Зеленоград, ал. Сосновая, д. 6А, стр.1, помещ. I, ком. 1

Телефон: +7 (495) 662-59-38

Web-сайт: www.votum.ru

Е-mail: info@votum.ru

Изготовитель


Общество с ограниченной ответственностью «Научно-промышленная компания
«ТЕХНОВОТУМ» (ООО «НПК «ТЕХНОВОТУМ»)
ИНН 7735535277
Адрес: 124489, г. Москва, г. Зеленоград, ал. Сосновая, д. 6А, стр. 1, помещ. I, ком. 1
Телефон: +7 (495) 662-59-38
Web-сайт: www.votum.ru
Е-mail: info@votum.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933
Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
Е-mail: vniiofi@vniiofi.ru

Правообладатель


Общество с ограниченной ответственностью «Научно-промышленная компания
«ТЕХНОВОТУМ» (ООО «НПК «ТЕХНОВОТУМ»)
ИНН 7735535277
Юридический адрес: 124489, г. Москва, г. Зеленоград, ал. Сосновая, д. 6А, стр.1, помещ. I, ком. 1
Телефон: +7 (495) 662-59-38
Web-сайт: www.votum.ru
Е-mail: info@votum.ru

Стенд является автоматизированной измерительной системой, в которой реализованы лазерный, ультразвуковой, вихретоковый, импедансных методы контроля, с возможностью перемещения манипулятора с инструментом контроля по заданной траектории в трехмерном пространстве и позиционирования рабочей точки инструмента контроля по указанным координатам в пределах зоны досягаемости манипулятора. По требованию заказчика стенды могут комплектоваться блоком контроля твердости.

В режиме лазерного сканирования принцип действия стенда основан на регистрации изменения положения отраженного светового пятна от контролируемого объекта на светочувствительной линейке фотоприемника (оптической триангуляции). Лазерный модуль производит измерения расстояния от текущего положения лазерного модуля до проекции светового пучка на объекте контроля и обеспечивает корректировку заданной траектории перемещения манипулятора с преобразователем.

Лазерный модуль предназначен для бесконтактного сканирования деталей и узлов на предмет определения расстояния от лазерного модуля до текущего положения светового пятна на объекте контроля. Данная информация передается в управляющий компьютер и используется в дальнейших вычислениях для определения различных геометрических параметров изделий. Результаты обработки отображаются на экране и заносятся в -энергонезависимую память стенда.

В режиме вихретокового контроля принцип действия стенда основан на регистрации изменений электромагнитного поля вихревых токов, наводимых возбуждающей катушкой в электропроводящем объекте контроля.

Модуль вихретокового контроля предназначен для неразрушающего контроля деталей из немагнитных и ферромагнитных металлов и сплавов, на наличие поверхностных и подповерхностных дефектов типа трещин, расслоений, закатов, раковин, неметаллических включений. Результаты обработки измерений отображаются на экране и заносятся в энергонезависимую память стенда.

В режиме импедансного контроля принцип действия стенда основан на регистрации изменений режима генерации механических колебаний в стержне преобразователя, контактирующего с поверхностью объекта контроля при изменении механического импеданса контролируемой зоны.

Модуль импедансного контроля предназначен для неразрушающего контроля конструкций и корпусных деталей из композитных материалов и сотовых структур на наличие дефектов типа непроклей или расслоение. Результаты обработки измерений отображаются на экране и заносятся в энергонезависимую память стенда.

В режиме ультразвукового контроля принцип действия стенда основан на прохождении, отражении и трансформации ультразвуковых колебаний на неоднородностях, несплошностях материалов (дефектах).

Модуль ультразвукового контроля предназначен для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности, определения координат дефектов, измерения амплитуд эхосигналов от дефектов, измерения времени распространения ультразвуковых колебаний в материалах.

Совокупность данных, собранных о дефекте, обрабатывается встроенным процессором. Результаты обработки отображаются на экране и заносятся в энергонезависимую память стенда.

Стенд может использоваться со следующими типами преобразователей, изготовленными ООО «НПК «ТЕХНОВОТУМ»:

  • •    Ультразвуковые совмещенные и раздельно-совмещенные, прямые и наклонные ПЭП, преобразователи с фазированными решетками (ФР), электромагнитно-акустические преобразователи.

  • •    Вихретоковые параметрические, трансформаторные и матричные преобразователи.

  • •    Импедансных совмещенные,     раздельно-совмещенные,     матричные

преобразователи.

  • •    Ударные единичные, матричные преобразователи.

Стенд состоит из робота-манипулятора, блока питания и управления роботом-манипулятором, механизма вертикального перемещения (2-х стоечный электромеханический подъемник с блоком управления), механизма горизонтального перемещения (линейный синхронный двигатель с блоком управления), механизма вращения.

Общий вид стенда представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на металлический шильдик, который наносится на блок управления роботом-манипулятором. Схема с указанием места нанесения заводского номера представлена на рисунке 2.

Пломбирование наносится методом наклеивания пломбы на блок питания. Схема с указанием места пломбирования представлена на рисунке 3.

Внешний вид. Стенды лазерного сканирования и дефектоскопии (Робоскоп ВТМ-5000), http://oei-analitika.ru

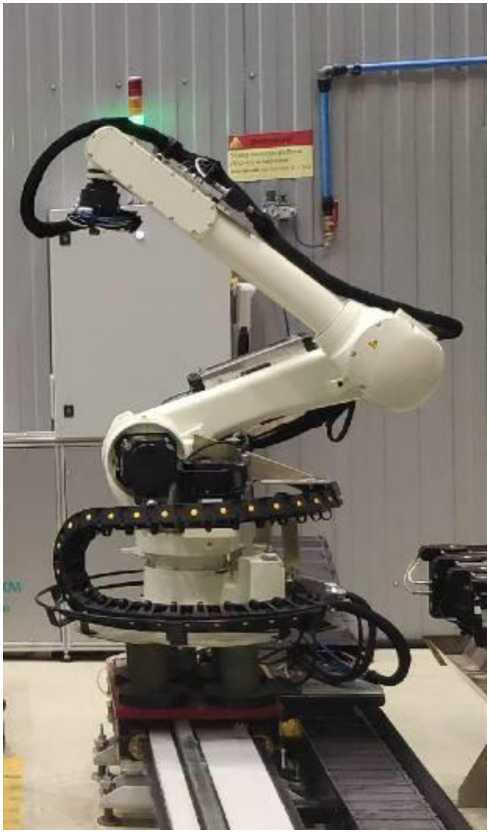

Рисунок 1 - Общий вид стенда

Внешний вид. Стенды лазерного сканирования и дефектоскопии (Робоскоп ВТМ-5000), http://oei-analitika.ru

Место нанесения заводского номера

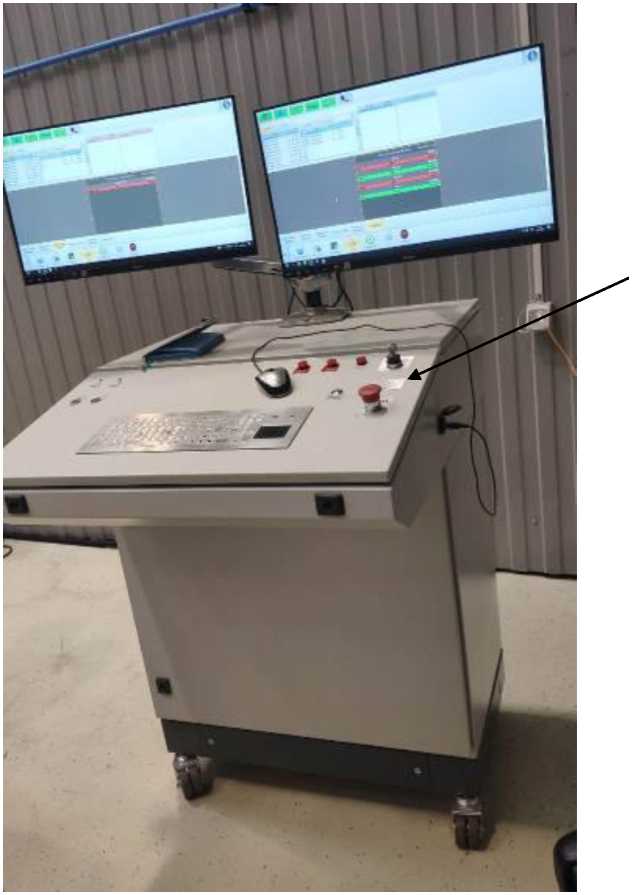

Рисунок 2 - Блок управления роботом-манипулятором

Внешний вид. Стенды лазерного сканирования и дефектоскопии (Робоскоп ВТМ-5000), http://oei-analitika.ru

Место нанесения пломбировки

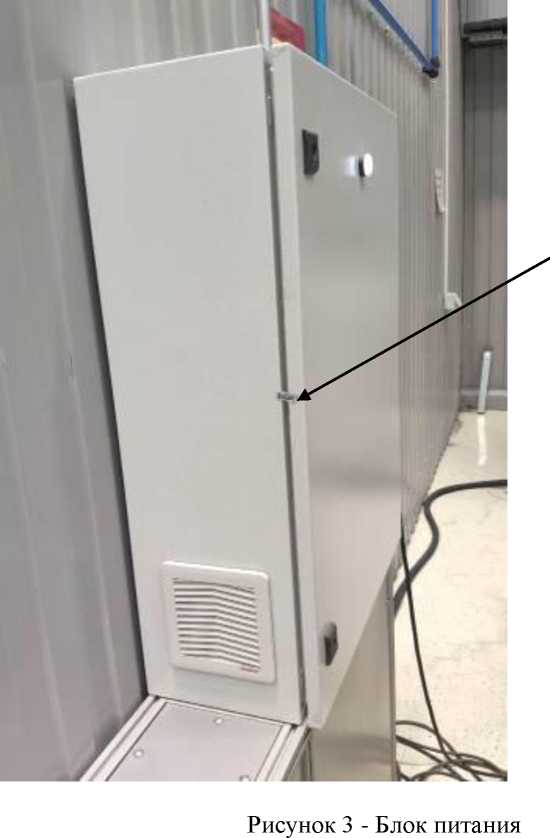

Рисунок 3 - Блок питания


Наименование и условное обозначение

Обозначение

Количество

Стенд лазерного сканирования и дефектоскопии: Робот-манипулятор

Блок питания и управления Роботом-манипулятором Механизм вертикального перемещения

Механизм горизонтального перемещения

Механизм вращения

Робоскоп ВТМ-5000

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Электронный блок с каналами вихретокового, импедансного и ультразвукового неразрушающего контроля*

-

1 шт.

Лазерный измеритель: Лазерный профилометр, Лазерный микрометр, Лазерный дальномер и типовые аналоги*

-

1 компл.

Вихретоковые преобразователи (параметрические, дифференциальные, единичные, матричные)*

-

1 компл.

Ультразвуковые преобразователи (одноэлементные, ЭМА, на фазированных решетках)*

-

1 компл.

Ударные преобразователи (единичные, матричные)*

-

1 компл.

Импедансные преобразователи (совмещенные, раздельно-совмещенные, матричные*

-

1 компл.

Видеокамера*

-

1 компл.

Измеритель твердости*

-

1 компл.

Управляющий компьютер

-

1шт.

Промышленный шкаф для размещения электронного оборудования стенда

-

1шт.

Программно-управляемый схват смены инструмента

-

1 шт.

Кабели соединительные

-

1 компл.

Меры моделей дефектов типа*:

КС-1, RS-A-0,2-0,5-1, ОН-6, TS-2, PS-3-4-5A и аналоги

-

1 компл.

Настроечные образцы отраслевого и локального применения типа*: СО-3Р, ОСО32 и аналоги

-

1компл.

Кассета для преобразователей и образцов*

-

1 шт.

Упаковка

-

1 компл.

Паспорт

ВЛНГ 130 ПС

1 экз.

Руководство по эксплуатации

ВТМ 150 РЭ

1 экз.

*Количество и тип определяется заказом


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

В режиме лазерного сканирования:

Диапазон измерений геометрических размеров объекта контроля по трем координатам (X, Y, Z) в режиме лазерного сканирования1) (минимально и максимально допустимая дальность от лазерного измерителя до объекта измерения), мм

  • - диапазон 1

  • - диапазон 2

  • - диапазон 3

от 55 до 105 от 100 до 350 от 425 до 1415

Пределы допускаемой абсолютной погрешности измерений геометрических размеров объекта контроля по трем координатам (X, Y, Z), мм

±0,015^Д2)

В режиме вихретокового контроля:

Минимальная глубина выявляемых поверхностных дефектов при шероховатости Ra=2,5, мм

0,2

Максимальная глубина залегания выявляемых поверхностных дефектов типа «коррозия» в немагнитных электропроводных материалах, мм

5,0

Пределы допускаемой абсолютной погрешности измерений глубины залегания выявляемых поверхностных дефектов, мм

±(0,05+0,1<Н)3)

Диапазон частот импульсов генератора импульсов возбуждения1), кГц

  • - диапазон 1

  • - диапазон 2

от 1 до 1000 от 2 до 2000

Пределы допускаемой относительной погрешности установки частоты импульсов генератора импульсов возбуждения, %

±10

Номинальное значение амплитуды импульсов возбуждения на эквивалентной нагрузке 100 Ом, В, не менее

4

В режиме импедансного контроля:

Порог чувствительности к определению искусственных дефектов (минимальная площадь выявляемых дефектов типа расслоение при глубине залегания 1,5 мм), мм^мм/(мм2)

7х7/(41)

Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, %

±15

Диапазон частот импульсов генератора импульсов возбуждения, кГц

от 1 до 100

Пределы допускаемой относительной погрешности установки частоты импульсов генератора импульсов возбуждения, %

±10

Номинальное значение амплитуды импульсов возбуждения на эквивалентной нагрузке 100 Ом, В, не менее

4

В режиме ультразвукового контроля:

Диапазон измерений глубины залегания дефекта и/или толщины изделий, мм

от 2 до 4600

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и/или толщины изделий, мм

±(0,3+0,01<Но)4)

Диапазон измерений расстояния от точки ввода до проекции дефекта на поверхность сканирования, мм

от 2 до 165

Окончание таблицы 2

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений расстояния от точки ввода до проекции дефекта на поверхность сканирования, мм

±(0,3+0,01Ъ)5)

Номинальные значения амплитуды импульсов возбуждения на нагрузке 50 Ом, В, не менее

75; 150; 225

Пределы допускаемой относительной погрешности установки частоты импульсов генератора импульсов возбуждения, %

±20

Диапазон частот импульсов генератора импульсов возбуждения1), МГц

  • - диапазон 1

  • - диапазон 2

от 0,2 до 10,0 от 0,2 до 20,0

  • 1) Возможен один из диапазонов в зависимости от комплекта поставки;

  • 2)  где Д - измеренное значение расстояния от лазерного измерителя до сканируемого объекта, мм;

  • 3)  где Н - измеренная глубина залегания дефекта, мм;

  • 4) где H0 - измеренное значение глубины залегания дефекта и/или толщины изделия, мм;

  • 5) где L - измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время установления рабочего режима, мин, не более

15

Время непрерывной работы, ч, не менее

24

Пределы допускаемого абсолютного отклонения определения координат конечной точки манипулятора, мм

±0,5

Параметры электрического питания от сети переменного тока: напряжение, В

380/220

частота, Гц

50±1

Мощность, потребляемая стендом от сети переменного тока, кВт, не более

6,0

Габаритные размеры, длина х ширина х высота, (без учета механизмов перемещения), мм, не более

6000x6000x4000

Масса стенда (без учета механизмов перемещения), кг, не более

1500

Средняя наработка на отказ, ч, не менее

10000

Условий эксплуатации:

от + 15 до + 35

  • - температура эксплуатации, °С

  • - относительная влажность воздуха (при температуре 35 °С), %, не более

95


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
