Номер по Госреестру СИ: 91801-24
91801-24 Термометры
(ASTM)
Назначение средства измерений:
Термометры ASTM предназначены для измерений температуры.
Внешний вид.
Термометры
Рисунок № 1
Внешний вид.
Термометры
Рисунок № 2
Внешний вид.
Термометры
Рисунок № 3
Внешний вид.
Термометры
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится в правом верхнем углу паспорта типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 4321-030-31881402-2007 Термометры ASTM. Технические условия.
ПравообладательАкционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»)
ИНН 5020002728
Юридический адрес: 141600, Московская обл., г. Клин, Волоколамское ш., д. 44 Телефон: +7-49624-2-60-87
E-mail: sales@1thermopribor.su
Web-сайт: www.thermopribor.su
Изготовитель
Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»)ИНН 5020002728
Адрес: 141600, Московская обл., г. Клин, Волоколамское ш., д. 44
Телефон: +7-49624-2-60-87
E-mail: sales@1thermopribor.su
Web-сайт: www.thermopribor.su
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2
Телефон: +7 (496) 242-41-62
Факс: +7 (496) 247-70-70
Web-сайт: www.rostest.ru
E-mail: info.kln@rostest.ru
Правообладатель
Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»)ИНН 5020002728
Юридический адрес: 141600, Московская обл., г. Клин, Волоколамское ш., д. 44 Телефон: +7-49624-2-60-87
E-mail: sales@1thermopribor.su
Web-сайт: www.thermopribor.su
Термометр состоит из стеклянной массивной капиллярной трубки с резервуаром, заполненным термометрической жидкостью (ртутью). На капиллярной трубке нанесена шкала для отсчета измеряемой температуры.
Термометры относятся к термометрам частичного погружения. Глубина погружения у термометров маркирована отметкой в виде линии.
Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
К данному типу термометров ASTM относятся следующие модификации: ASTM 3C, ASTM 9C, ASTM 10C, ASTM 11C. Модификации отличаются друг от друга метрологическими характеристиками и габаритными размерами.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на шкалу термометра методом химического травления с затиранием поверх масляной краской и имеет цифровое обозначение.
Общий вид термометров представлен на рисунках 1-4.

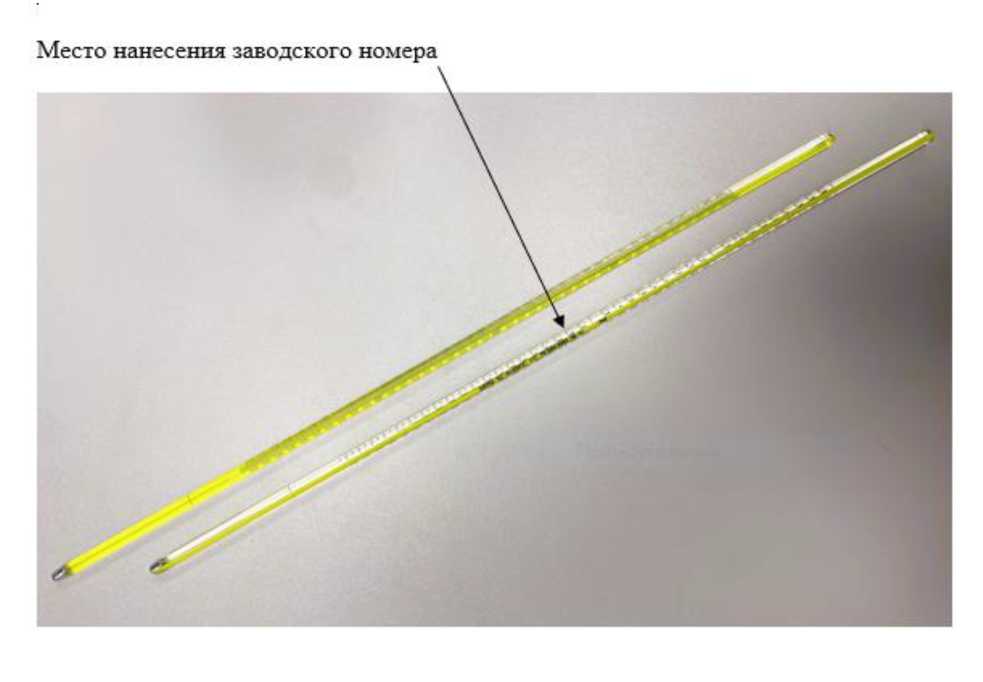

Рисунок 1 - Общий вид термометров ASTM модификация ASTM 3C

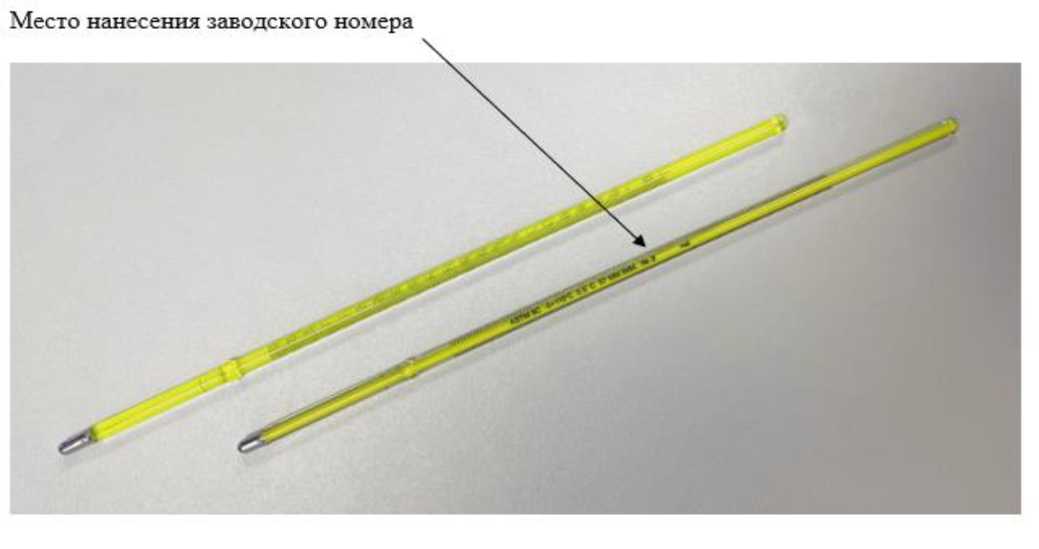

Рисунок 2 - Общий вид термометров ASTM модификация ASTM 9C

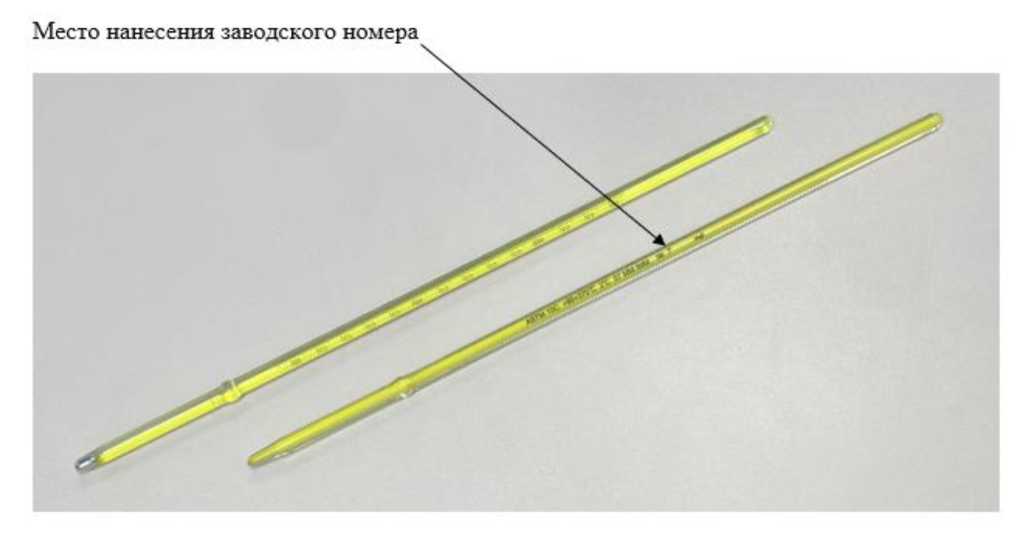

Рисунок 3 - Общий вид термометров ASTM модификация ASTM 10C

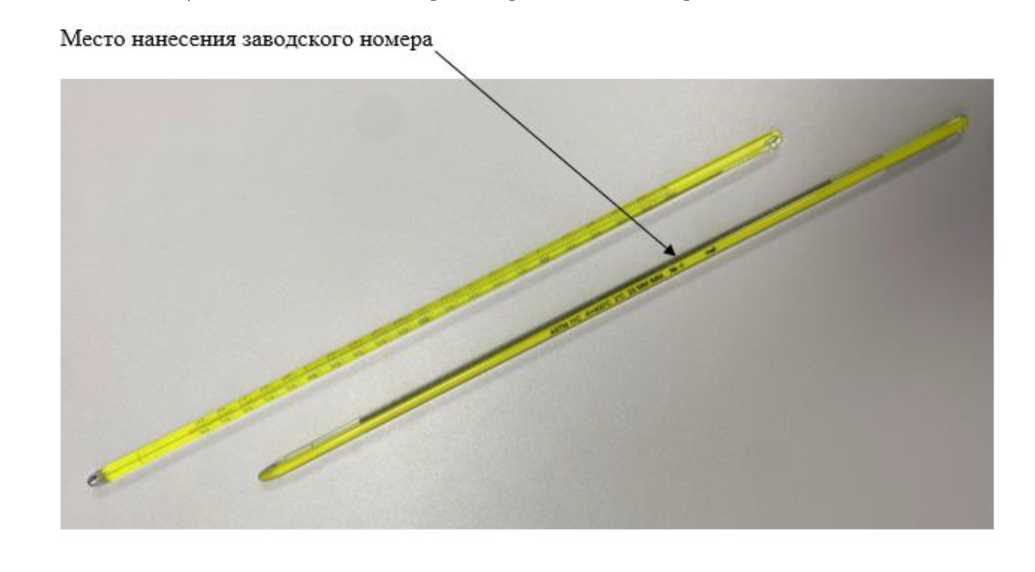

Рисунок 4 - Общий вид термометров ASTM модификация ASTM 11C
Пломбирование термометров не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С: | |
модификация ASTM 3C |
от -5 до +400 |
модификация ASTM 9C |
от -5 до +110 |
модификация ASTM 10C |
от +90 до +370 |
модификация ASTM 11C |
от -6 до +400 |
Цена деления шкалы, °С: | |
модификация ASTM 3C |
1,0 |
модификация ASTM 9C |
0,5 |
модификация ASTM 10C |
2,0 |
модификация ASTM 11C |
2,0 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - модификация ASTM 3C | |
в диапазоне от -5 °С до +301 °С включ. |
±1,0 |
в диапазоне св. +301 °С до +400 °С |
±1,5 |
- модификация ASTM 9C |
±0,5 |
- модификация ASTM 10C | |
в диапазоне от +90 °С до +260 °С включ. |
±2,0 |
в диапазоне св. +260 °С до +370 °С |
±4,0 |
- модификация ASTM 11C | |
в диапазоне от -6 °С до +260 °С включ. |
±2,0 |
в диапазоне св. +260 °С до +400 °С |
±4,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |||
ASTM 3C |
ASTM 9C |
ASTM 10C |
ASTM 11C | |
Габаритные размеры, мм
|
от 410 до 420 от 6 до 7,5 |
от 285 до 295 от 6 до 7 |
от 285 до 295 от 6 до 7 |
от 305 до 315 от 6 до 8 |
