Номер по Госреестру СИ: 91792-24
91792-24 Датчики давления
(APZ 3420 S)
Назначение средства измерений:
Датчики давления тензорезистивные APZ 3420 S (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования давления-разрежения газов и некристаллизующихся жидкостей в электрический аналоговый унифицированный сигнал постоянного тока.

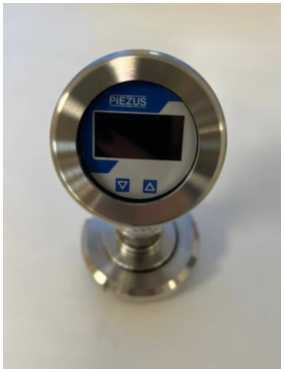

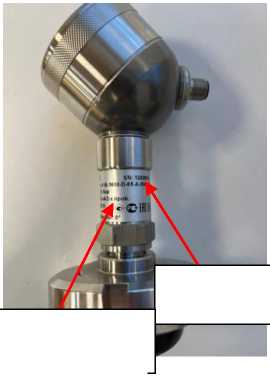

Внешний вид.
Датчики давления
Рисунок № 1

Внешний вид.
Датчики давления
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта и руководства по эксплуатации датчиков типографским способом и на маркировочную этикетку, размещаемую на их корпуса, методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Устройство и работа» в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653.
ПравообладательОбщество с ограниченной ответственностью «Пьезус» (ООО «Пьезус»)
ИНН 7722857693
Юридический адрес: 111024, г. Москва, ул. Авиамоторная, д. 50, стр. 2, помещ. XIV, ком. 45
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействие давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока.
Конструктивно датчики выполнены в металлическом корпусе с резьбовым штуцером, внутри которого расположены первичный преобразователь и электронный блок.
Датчики данного типа имеют серийные номера:1242932; 1242933; 1242934; 1242935; 1242936; 1242937;1242938; 1242939; 1242940; 1242941; 1242942; 1242943;1242944; 1242945; 1242946; 1242947; 1242948.
Серийный номер в цифровом формате указывается типографским способом на маркировочной этикетке, размещаемой на корпусе датчика методом наклейки.
Нанесение знака поверки на датчики и пломбирование от несанкционированного доступа не предусмотрено.
Общий вид датчиков с указанием мест нанесения серийного номера, знака утверждения типа представлен на рисунке 1.
Рисунок 1
Место нанесения серийного номера
Место нанесения знака утверждения типа
- Общий вид датчиков
Метрологические и основные технические характеристики датчиков представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления-разрежения, бар |
от -1,0 до 1,6 |
|
Пределы допускаемой приведенной погрешности измерений, % от диапазона измерений выходного сигнала |
±1,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Габаритные размеры, мм, не более - длина |
200 |
|
- диаметр |
65 |
|
Масса, кг, не более |
1,5 |
|
Напряжение питания, В |
от 16 до 36 |
|
Сопротивление нагрузки, Ом |
от 200 до 1200 |
|
Условия эксплуатации - температура окружающей среды, °C |
от +15 до +40 |
