Номер по Госреестру СИ: 91184-24
91184-24 Расходомеры электромагнитные
(NovaMAG Pro)
Назначение средства измерений:
Расходомеры электромагнитные NovaMAG Pro (далее - расходомеры) предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в системах учета тепловой энергии, дозирования, АСУ ТП.

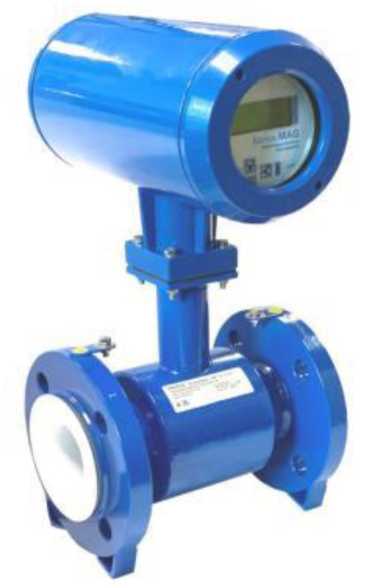

Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2

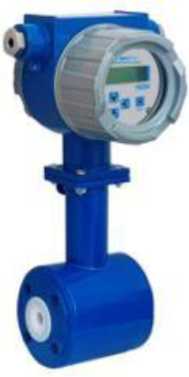

Внешний вид.
Расходомеры электромагнитные
Рисунок № 3

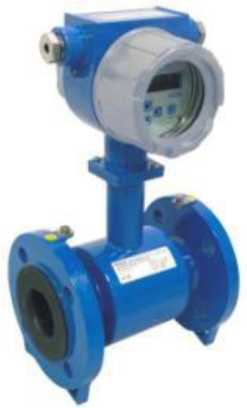

Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5

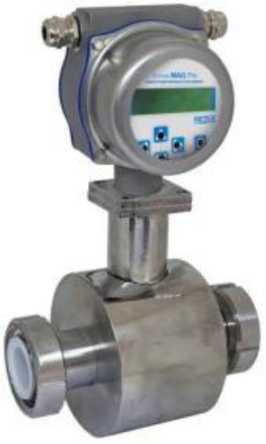

Внешний вид.
Расходомеры электромагнитные
Рисунок № 6

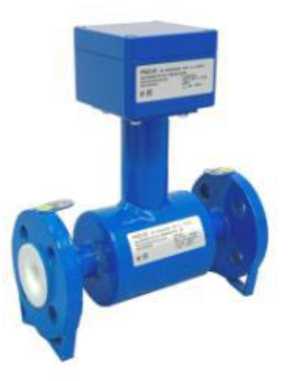

Внешний вид.
Расходомеры электромагнитные
Рисунок № 7

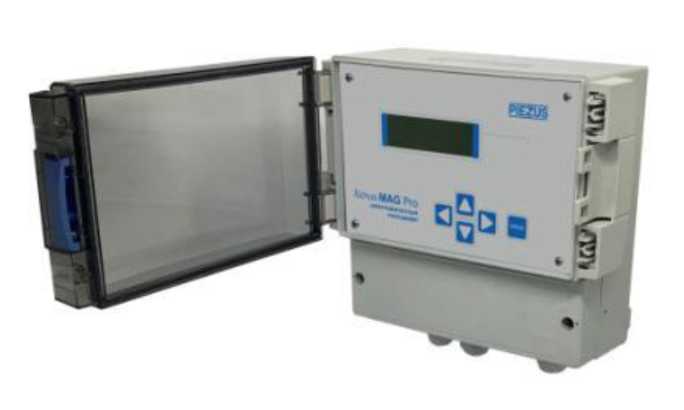

Внешний вид.
Расходомеры электромагнитные
Рисунок № 8

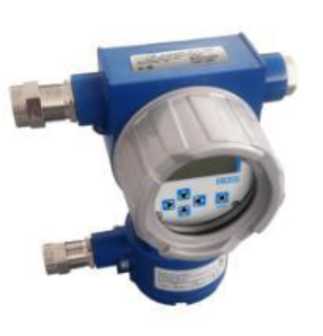

Внешний вид.
Расходомеры электромагнитные
Рисунок № 9

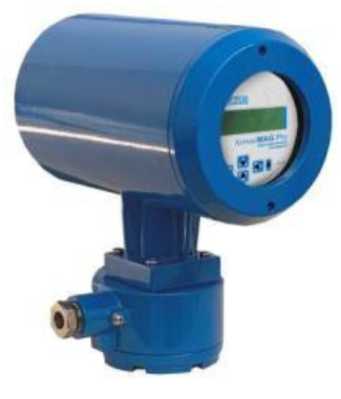

Внешний вид.
Расходомеры электромагнитные
Рисунок № 10
Общие сведения
Дата публикации - 30.01.2024
Срок свидетельства - 29.01.2029
Номер записи - 193059
ID в реестре СИ - 1414018
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NovaMAG Pro-X-F-DN800-PN16-HR-A-3-2-S-M15-TG, NovaMAG Pro-X-F-DN600-PN16-HR-A-3-2-S-M15-TG, NovaMAG Pro-K-FS304-DN350-PN10-PTFE-C1-2-2-S-00-0, NovaMAG Pro DN 250, NovaMAG Pro,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 146
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 56
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№243 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры электромагнитные (NovaMAG Pro)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84826-22 03.03.2027 |
Расходомеры электромагнитные, NovaMAG Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91184-24 29.01.2029 |
Расходомеры электромагнитные, NovaMAG Pro Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
91792-24 |
Датчики давления, APZ 3420 S Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
94642-25 |
Установка поверочная трубопоршневая, АТПУ-20 Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Расходомеры электромагнитные (NovaMAG Pro)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР" (RA.RU.312896) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 38 | 20 | 38 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 10 | 10 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВЗЛЕТ" (RA.RU.312585) | 14 | 2 | 14 | 0 | 0 | 14 | 14 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 83 | 83 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры электромагнитные (NovaMAG Pro)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по цифровым интерфейсам, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NMAGPro |
|
Номер версии (идентификационный номер) ПО |
4.ХХ.Х |
|
Примечание: Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за | |
|
метрологически незначимую часть. | |
Знак утверждения типа
Знак утверждения типаЕЗДЕ
ЕЙ®
поток +
б)
а)
г)
в)
д)
е)
Рисунок 5 - Вид маркировочной этикетки и места ее нанесения:
а) вид маркировочной этикетки; б) наклейка на электронном блоке раздельного и комбинированного исполнения; в) этикетка на электронном блоке компактного исполнения вариант 1; г) этикетка на электронном блоке компактного исполнения вариант 2;
д, е) этикетка на сенсорах
Программное обеспечениеПрограммное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по цифровым интерфейсам, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NMAGPro |
|
Номер версии (идентификационный номер) ПО |
4.ХХ.Х |
|
Примечание: Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за | |
|
метрологически незначимую часть. | |
Метрологические и технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение для класса точности | |||
|
А (А1) |
В (В1) |
С (С1) |
D (D1) | |
|
Диаметр условного прохода (Ду) |
от 5 до 1600 |
от 2 до 1600 |
от 2 до 1000 |
от 2 до 1000 |
|
Динамический диапазон расходов |
1:250 (1:200) |
1:125 (1:100) |
1:62,5 (1:50) |
1:30 (1:25) |
|
Пределы допускаемой, приведенной к переходному расходу, погрешности измерений объёмного расхода в диапазонах расходов, % Qmin < Q < Qt 1) |
±1 |
±0,5 |
±0,25 |
±0,2 |
|
Qmin < Q < Qt для расходомеров с Ду от 2 до 8 мм |
±1 |
±0,5 |
±0,3 |
±0,25 |
|
Qmin < Q < Qt при имитационной поверке 2) с «Поток-Т» |
±1 |
±0,6 |
±0,5 |
±0,5 |
|
Qmin < Q < Qt при имитационной поверке 2) с «Артчек» |
±1 |
±0,75 |
±0,75 |
±0,75 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, % Qt < Q < Qmax 3) |
±1 |
±0,5 |
±0,25 |
±0,2 |
|
Qt < Q < Qmax для расходомеров с Ду от 2 до 8 мм |
±1 |
±0,5 |
±0,3 |
±0,25 |
|
Qt < Q < Qmax при имитационной поверке 2) с «Поток-Т» |
±1 |
±0,6 |
±0,5 |
±0,5 |
|
Qt < Q < Qmax при имитационной поверке 2) с «Артчек» |
±1 |
±0,75 |
±0,75 |
±0,75 |
|
Диапазоны измерений объемного расхода, м3/ч |
от 0,0011 до 90477,9 | |||
|
Рабочий диапазон частотного выхода, Г ц |
от 0,1 до 3000 | |||
|
Пределы допускаемой относительной погрешности | ||||
|
воспроизведения значения объёмного расхода по |
±0,05 | |||
|
частотному выходу, % | ||||
|
Выходной токовый сигнал, мА |
от 4 до 20 | |||
|
Пределы допускаемой приведенной к диапазону | ||||
|
токового выхода погрешности преобразования |
±0,5 | |||
|
объемного расхода в токовый выходной сигнал, % |
±0,05 (опция) | |||
Продолжение Таблицы 2
Примечания:
-
1) Qt - переходной расход, Qt = 3^Qmin;
-
2) Имитационная поверка может применяться для расходомеров с Ду 20 мм и более;
-
3) Qmax - значение максимального расхода, указано в РЭ и паспорте расходомера.
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Избыточное давление измеряемой среды, МПа, не более |
10 |
|
Диапазон температур измеряемой среды, °С |
от -60 до +180 |
|
Условия эксплуатации: - температура окружающей среды °С |
от -60 до +70 |
|
- относительная влажность при температуре 35 °С без конденсации влаги, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Напряжение питания переменного тока частотой 50/60 Гц, В |
от 110 до 250 |
|
Напряжение питания постоянного тока, В |
от 12 до 48 |
|
Потребляемая мощность, не более: - для расходомеров с питанием от источника постоянного тока, В •А |
9 |
|
- для расходомеров с питанием от источника переменного тока, Вт |
9 |
|
Длина соединительного электрического кабеля между сенсором и электронным блоком: - раздельного исполнения, не более, м |
200 |
|
- комбинированного исполнения, не более, м |
1200 |
|
Габаритные размеры сенсора, мм, не более: - высота |
2000 |
|
- ширина |
1950 |
|
- длина |
2000 |
|
Масса сенсора, кг, не более |
1200 |
|
Габаритные размеры электронного блока раздельного и комбинированного исполнения, мм, не более: - высота |
205 |
|
- ширина |
205 |
|
- глубина |
115 |
|
Масса электронного блока раздельного и комбинированного исполнения, кг, не более |
1,5 |
|
Габаритные размеры электронного блока раздельного исполнения 1, мм, не более: - высота |
240 |
|
- ширина |
180 |
|
- глубина |
235 |
|
Масса электронного блока раздельного исполнения 1, кг, не более |
3,5 |
Продолжение таблицы 3
|
Габаритные размеры электронного блока раздельного исполнения 2, мм, не более: | |
|
- высота |
210 |
|
- ширина |
180 |
|
- глубина |
180 |
|
Масса электронного блока раздельного исполнения 2, кг, не более |
1,8 |
|
Степень защиты электронного блока раздельного и комбинированного исполнения от внешних воздействий по ГОСТ 14254-2015 |
IP65/67/68 |
|
Степень защиты сенсора расходомера раздельного исполнения от внешних воздействий по ГОСТ 14254-2015 |
IP67/68 |
|
Степень защиты расходомера компактного исполнения от внешних воздействий по ГОСТ 14254-2015 |
IP67/68 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
150000 |
наносится типографским способом на маркировочную этикетку, закрепляемую на боковой стороне электронного блока и сенсора, как показано на рисунке 5 и на титульные листы руководства по эксплуатации и паспорта расходомера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 3, 7, 8 руководства по эксплуатации 38978553.407111.010 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
38978553.407111.010 ТУ «Расходомеры электромагнитные NovaMAG Pro. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Пьезус» (ООО «Пьезус»)
ИНН 7722857693
Юридический адрес: 109316, г. Москва, вн. тер. г. муниципальный округ Печатники, Волгоградский пр-кт, д. 42, к. 5, эт. 1, помещ. I, ком. №2
Изготовитель
Общество с ограниченной ответственностью «Пьезус» (ООО «Пьезус») ИНН 7722857693
Адрес: 109316, г. Москва, вн. тер. г. муниципальный округ Печатники, Волгоградский пр-кт, д. 42, к. 5, эт. 1, помещ. I, ком. №2
Телефон: (495) 796-92-20
E-mail: info@piezus.ru
Web-сайт: www.piezus.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объёмный расход жидкости.
Расходомер состоит из первичного преобразователя расхода (далее - сенсор) и вторичного преобразователя расхода (далее - электронный блок). Сенсор представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом - футеровкой, находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном направлению движения жидкости и силовых линий магнитного поля. Электронный блок принимает и обрабатывает сигналы с сенсора, вычисляет объемный расход, формирует выходные аналоговые и цифровые сигналы, хранит данные о накопленном объеме и ошибках в энергонезависимой памяти, выводит информацию на индикатор при его наличии.
Расходомеры изготавливаются в исполнениях:
-
- компактное;
-
- раздельное;
-
- комбинированное.
В компактном исполнении сенсор и электронный блок механически объединены в моноблок. В раздельном исполнении сенсор и электронный блок разнесены и соединяются электрическим кабелем. В комбинированном исполнении электроника частично размещается в клеммной коробке сенсора и соединяется с электронным блоком электрическим кабелем.
Расходомеры выпускаются с различными динамическими диапазонами расходов и погрешностями измерений, значения которых нормируются разными классами точности.
Расходомеры могут измерять объемный расход и объем жидкости в прямом и обратном (реверсивном) направлениях потока. Расходомеры имеют пассивные либо активные аналоговые выходы 4-20 мА и частотно-импульсные выходы с открытым коллектором. Для передачи цифровых данных и управления расходомером могут использоваться стандартные интерфейсы связи: RS-485 (Modbus RTU), Ethernet (Modbus TCP/IP), HART, Profibus, Foundation Fieldbus, Profinet, а также беспроводные каналы Bluetooth или Wi-Fi.

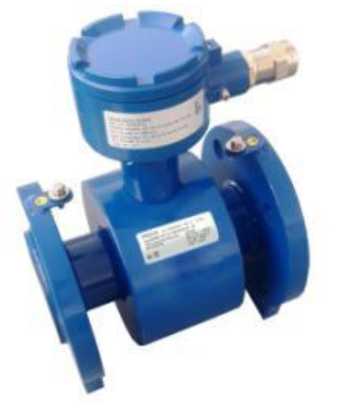

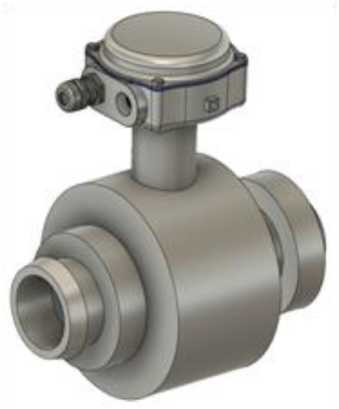

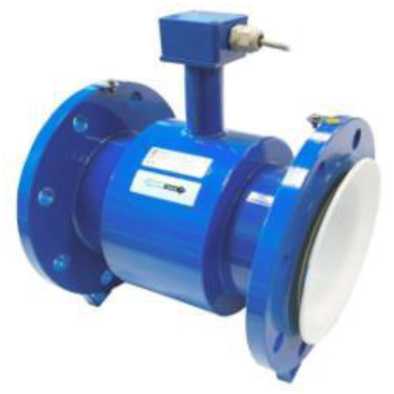

Общий вид расходомеров представлен на рисунках 1, 2, 3.
г)
д)
Рисунок 1 - Общий вид расходомеров компактного и комбинированного исполнений: а, б, в, г) компактное исполнение; д) комбинированное исполнение

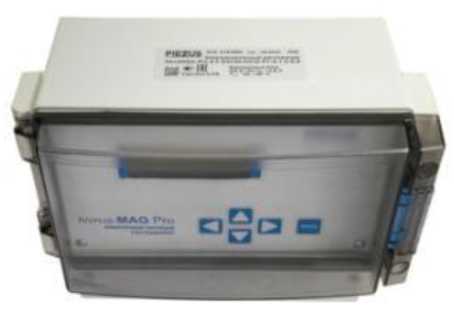

Рисунок 2 - Общий вид электронных блоков расходомеров раздельного исполнения

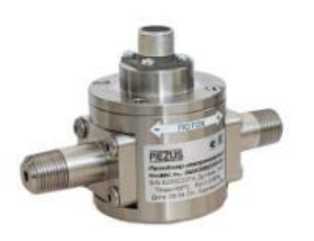

Рисунок 3 - Общий вид сенсоров раздельного исполнения
Схема пломбировки расходомера от несанкционированного доступа, представлена на рисунке 4.
PlSQS
□: -
□
u □
I
VmuMAG Pro
Места пломбировки лицевых панелей
I 1
0£BS
DD°°
Men a MAG Pro
РАСяооома?
1П1гг»а»*гиипы»
REZOS
I I
б) в)

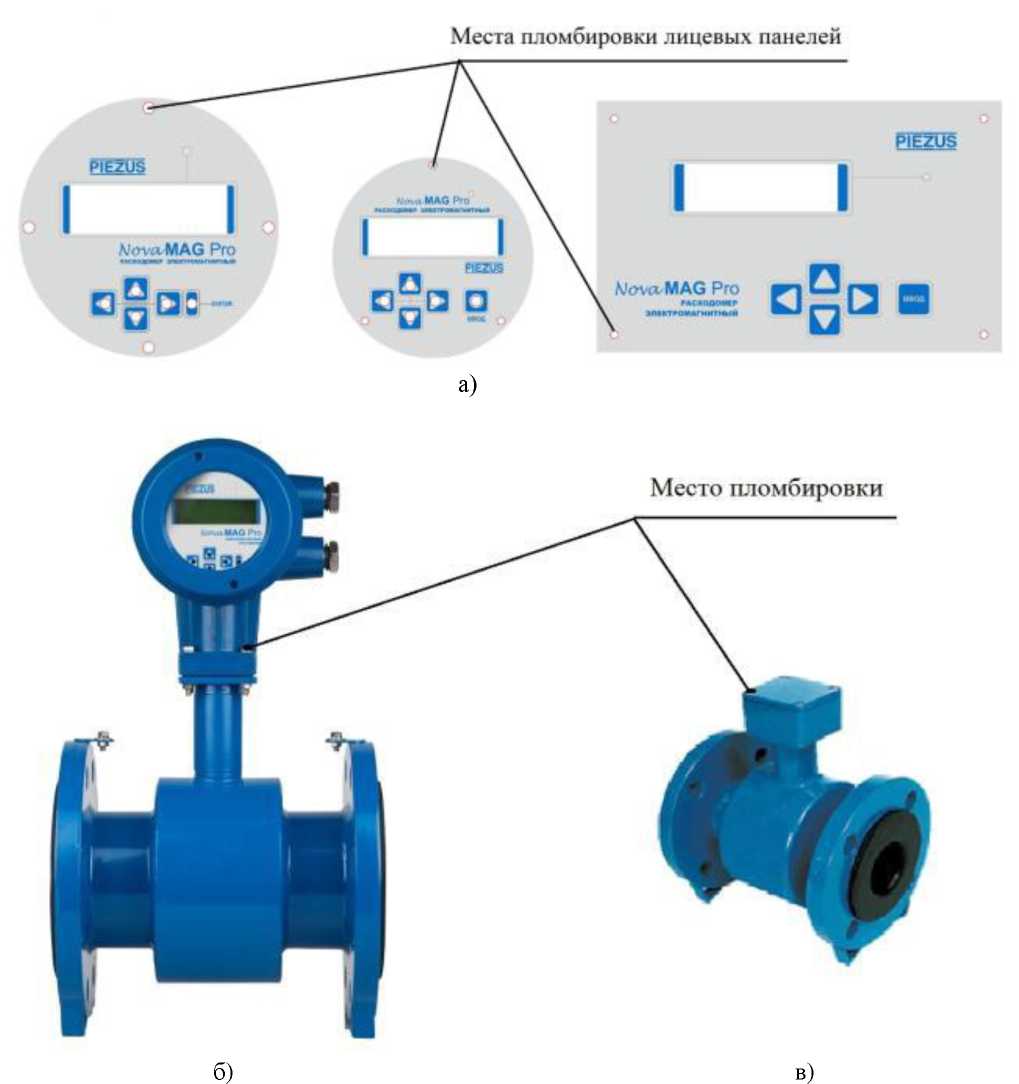

Рисунок 4 - Места пломбировки от несанкционированного доступа:
а) винтов крепления лицевых панелей; б) болтов узла сочленения для компактного исполнения; в) винтов крышки клеммной коробки для раздельного и комбинированного
исполнений
Серийный номер расходомера в виде набора арабских цифр наносится типографским способом на маркировочных этикетках рисунок 5,а, закрепляемых на боковой стороне сенсора и электронного блока, как показано на рисунке 5,б - 5,е. Нанесение знака поверки на расходомеры не предусмотрено.
изг. 04/2023 IP67
Расходомер электромагнитный
NovaMAG Pro P-F-DN65-PN16-PT-C-1-0-S-05 Сенсор Ду 65 мм; Р™ 1,6 МПа
I То«р -4О...+8О°С; Тжто -40...+120°С
& <\ Знак утверждения типа
ЕЗДЕ
ЕЙ®
поток +
б)
а)
г)
в)
д)
е)

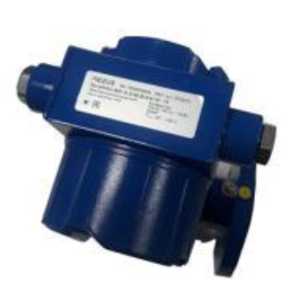

Рисунок 5 - Вид маркировочной этикетки и места ее нанесения:
а) вид маркировочной этикетки; б) наклейка на электронном блоке раздельного и комбинированного исполнения; в) этикетка на электронном блоке компактного исполнения вариант 1; г) этикетка на электронном блоке компактного исполнения вариант 2;
д, е) этикетка на сенсорах
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
NovaMAG Pro |
1 шт. |
|
Соединительный кабель |( |
- |
1 шт. |
|
Паспорт |
38978553.407111.010 ПС |
1 экз. |
|
Руководство по эксплуатации |
38978553.407111.010 РЭ |
1 экз. |
|
|( При раздельном или комбинированном исполнении, по запросу, с указанием длины | ||
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение для класса точности | |||
|
А (А1) |
В (В1) |
С (С1) |
D (D1) | |
|
Диаметр условного прохода (Ду) |
от 5 до 1600 |
от 2 до 1600 |
от 2 до 1000 |
от 2 до 1000 |
|
Динамический диапазон расходов |
1:250 (1:200) |
1:125 (1:100) |
1:62,5 (1:50) |
1:30 (1:25) |
|
Пределы допускаемой, приведенной к переходному расходу, погрешности измерений объёмного расхода в диапазонах расходов, % Qmin < Q < Qt 1) |
±1 |
±0,5 |
±0,25 |
±0,2 |
|
Qmin < Q < Qt для расходомеров с Ду от 2 до 8 мм |
±1 |
±0,5 |
±0,3 |
±0,25 |
|
Qmin < Q < Qt при имитационной поверке 2) с «Поток-Т» |
±1 |
±0,6 |
±0,5 |
±0,5 |
|
Qmin < Q < Qt при имитационной поверке 2) с «Артчек» |
±1 |
±0,75 |
±0,75 |
±0,75 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, % Qt < Q < Qmax 3) |
±1 |
±0,5 |
±0,25 |
±0,2 |
|
Qt < Q < Qmax для расходомеров с Ду от 2 до 8 мм |
±1 |
±0,5 |
±0,3 |
±0,25 |
|
Qt < Q < Qmax при имитационной поверке 2) с «Поток-Т» |
±1 |
±0,6 |
±0,5 |
±0,5 |
|
Qt < Q < Qmax при имитационной поверке 2) с «Артчек» |
±1 |
±0,75 |
±0,75 |
±0,75 |
|
Диапазоны измерений объемного расхода, м3/ч |
от 0,0011 до 90477,9 | |||
|
Рабочий диапазон частотного выхода, Г ц |
от 0,1 до 3000 | |||
|
Пределы допускаемой относительной погрешности | ||||
|
воспроизведения значения объёмного расхода по |
±0,05 | |||
|
частотному выходу, % | ||||
|
Выходной токовый сигнал, мА |
от 4 до 20 | |||
|
Пределы допускаемой приведенной к диапазону | ||||
|
токового выхода погрешности преобразования |
±0,5 | |||
|
объемного расхода в токовый выходной сигнал, % |
±0,05 (опция) | |||
Продолжение Таблицы 2
Примечания:
-
1) Qt - переходной расход, Qt = 3^Qmin;
-
2) Имитационная поверка может применяться для расходомеров с Ду 20 мм и более;
-
3) Qmax - значение максимального расхода, указано в РЭ и паспорте расходомера.
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Избыточное давление измеряемой среды, МПа, не более |
10 |
|
Диапазон температур измеряемой среды, °С |
от -60 до +180 |
|
Условия эксплуатации: - температура окружающей среды °С |
от -60 до +70 |
|
- относительная влажность при температуре 35 °С без конденсации влаги, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Напряжение питания переменного тока частотой 50/60 Гц, В |
от 110 до 250 |
|
Напряжение питания постоянного тока, В |
от 12 до 48 |
|
Потребляемая мощность, не более: - для расходомеров с питанием от источника постоянного тока, В •А |
9 |
|
- для расходомеров с питанием от источника переменного тока, Вт |
9 |
|
Длина соединительного электрического кабеля между сенсором и электронным блоком: - раздельного исполнения, не более, м |
200 |
|
- комбинированного исполнения, не более, м |
1200 |
|
Габаритные размеры сенсора, мм, не более: - высота |
2000 |
|
- ширина |
1950 |
|
- длина |
2000 |
|
Масса сенсора, кг, не более |
1200 |
|
Габаритные размеры электронного блока раздельного и комбинированного исполнения, мм, не более: - высота |
205 |
|
- ширина |
205 |
|
- глубина |
115 |
|
Масса электронного блока раздельного и комбинированного исполнения, кг, не более |
1,5 |
|
Габаритные размеры электронного блока раздельного исполнения 1, мм, не более: - высота |
240 |
|
- ширина |
180 |
|
- глубина |
235 |
|
Масса электронного блока раздельного исполнения 1, кг, не более |
3,5 |
Продолжение таблицы 3
|
Габаритные размеры электронного блока раздельного исполнения 2, мм, не более: | |
|
- высота |
210 |
|
- ширина |
180 |
|
- глубина |
180 |
|
Масса электронного блока раздельного исполнения 2, кг, не более |
1,8 |
|
Степень защиты электронного блока раздельного и комбинированного исполнения от внешних воздействий по ГОСТ 14254-2015 |
IP65/67/68 |
|
Степень защиты сенсора расходомера раздельного исполнения от внешних воздействий по ГОСТ 14254-2015 |
IP67/68 |
|
Степень защиты расходомера компактного исполнения от внешних воздействий по ГОСТ 14254-2015 |
IP67/68 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
150000 |
