Номер по Госреестру СИ: 91790-24
91790-24 Система измерений отклонений от плоскостности
(Shapeline)
Назначение средства измерений:
Система измерений отклонений от плоскостности Shapeline (далее - система) предназначена для бесконтактных измерений длины в области измерений отклонений от прямолинейности и вычисления на их основе значений отклонений от плоскостности листового проката (планшетности).
Внешний вид.
Система измерений отклонений от плоскостности
Рисунок № 1
Внешний вид.
Система измерений отклонений от плоскостности
Рисунок № 2
Программное обеспечение
Система имеет автономное программное обеспечение (ПО), предназначенное для сбора, обработки результатов измерений, отображения их на мониторе, сохранения результатов измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически-значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные автономного программного обеспечения (ПО)
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
ShapeSoft |
Номер версии ПО |
не ниже 3.5.26.22-19111 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и на маркировочную табличку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Измерение» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для систем измерений отклонений от плоскостности.
ПравообладательПубличное акционерное общество «Северсталь» (ПАО «Северсталь»)
ИНН 3528000597
Адрес юридического лица:162608, Вологодская обл., г. Череповец, ул. Мира, д. 30
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Конструктивно система состоит из монтажного каркаса, системы датчиков, включающей лазерные датчики и камеры, электронного пульта управления, компьютерного оборудования с программным обеспечением, комплекта технических средств для настройки и поверки, распределительного шкафа и сигнальных интерфейсов и соединительных кабелей.
Принцип действия системы основан на применении лазерной линейной триангуляции, т.е. на освещении лазерными датчиками под определенным углом объекта измерений и регистрации отраженной проекции линий лазерного излучения с помощью камер. Для измерений контура система выдает положение, ширину и яркость лазерных линий, которые она распознает и путем анализа вычисляются координаты точек поверхности объекта измерений, на которой присутствует лазерный луч. Для минимизации вибраций при измерении используется измерение с помощью двойных лазерных линий. Система производит последовательное измерение расстояний от базовой поверхности до поверхности измеряемого листа в поперечных сечениях.
К системе данного типа относится Система измерений отклонений от плоскостности Shapeline с заводским № 19111219500107, который указан на маркировочной табличке, расположенной на несущей металлоконструкции над ленточным транспортером и на двери шкафа управления.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы не предусмотрено
Общий вид системы с указанием заводского номера представлен на рисунке 1. Основные элементы системы имеют маркировку, содержащую:
-
- наименование предприятия-изготовителя;
-
- обозначение типа;
-
- заводской номер;
-
- год выпуска;
-
- знак утверждения типа.
и заводским номером
Shapeline
б) в)

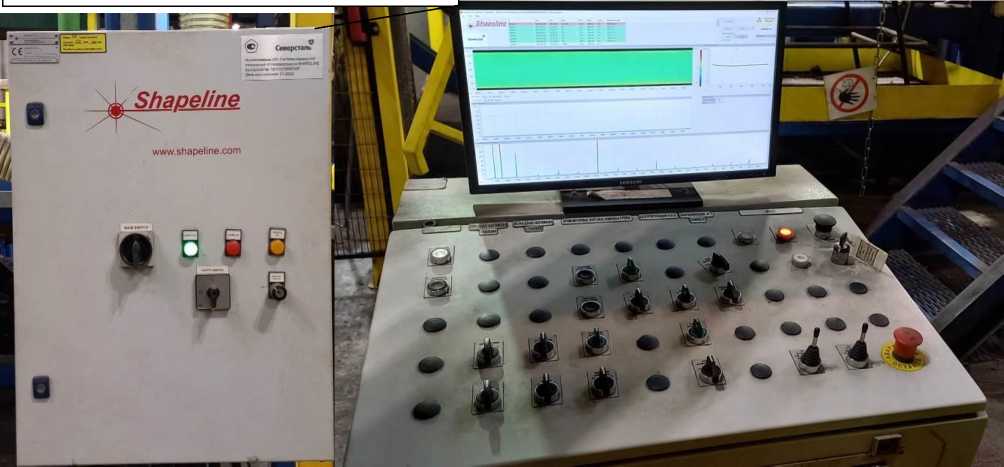

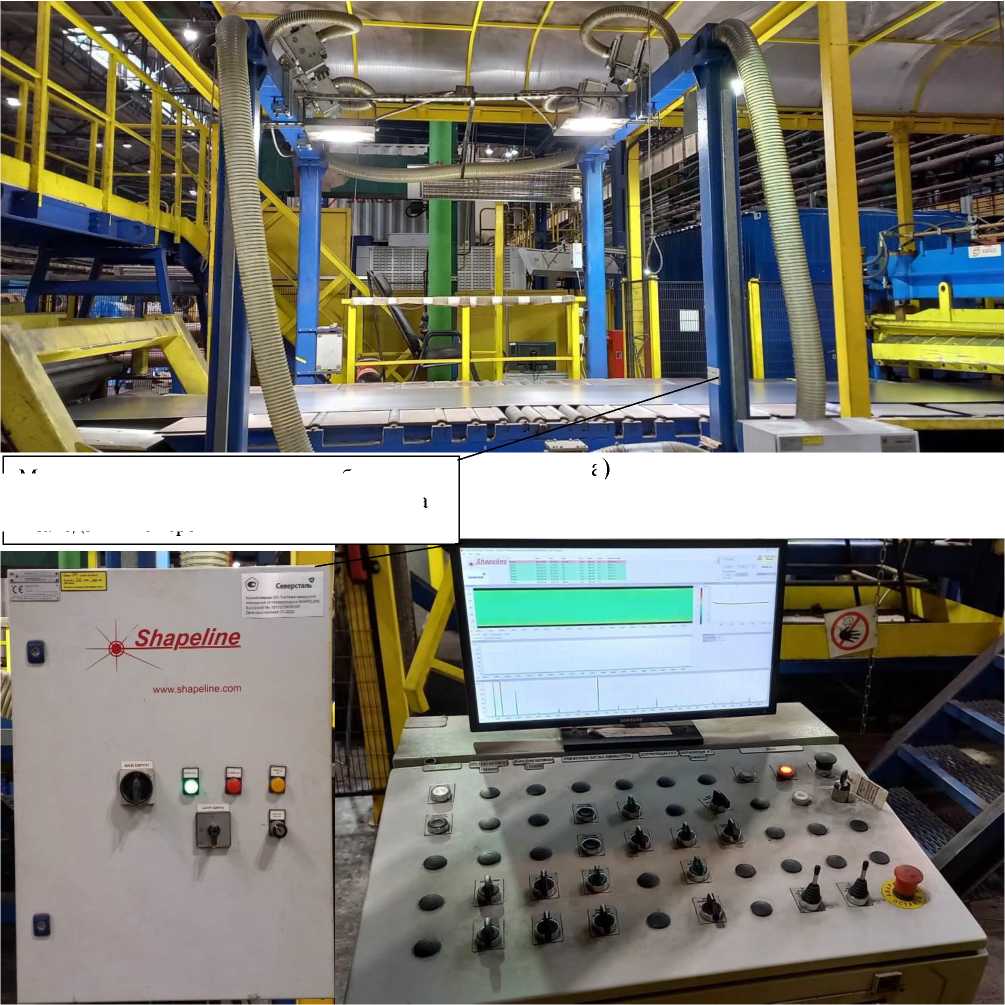

а) Система измерений отклонений от плоскостности Shapeline б) Распределительный шкаф в) Электронный пульт управления
Рисунок 1 - Общий вид основных элементов системы измерений отклонений от плоскостности Shapeline с обозначением мест нанесения заводских номера
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Система измерений отклонений от плоскостности: монтажный каркас лазерный модуль модуль камеры шкаф электроники комплект технических средств для настройки и поверки воздуходувка комплект кабелей модулей АРМ оператора |
Shapeline |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 компл. 1 шт. 1 компл. 1 шт. |
Паспорт |
- |
1 экз. |
Справочное руководство «ШейпСофт III поколения» |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений длины в области измерений отклонений от прямолинейности, мм |
от 0 до 80 |
Пределы допускаемой абсолютной погрешности измерений длины в области измерений отклонений от прямолинейности, мм |
±0,5 |
Цена единицы наименьшего разряда, мм |
0,001 |
Допуск плоскостности поверочного профиля, мкм |
10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Ширина рабочей поверхности поверочного профиля, мм, не менее |
250 |
Длина поверочного профиля, мм, не менее |
2000 |
Характеристики объекта измерений: | |
- ширина, мм |
от 500 до 1850 |
- толщина, мм |
от 0,25 до 4 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, %, не более |
80 |
Габаритные размеры элементов системы, мм, не более Измерительный модуль: | |
высота |
2500 |
длина |
2300 |
ширина |
3350 |
Шкаф управления: | |
высота |
800 |
ширина |
800 |
глубина |
600 |
Масса, кг, не более | |
измерительный модуль |
730 |
шкаф управления |
60 |
