Номер по Госреестру СИ: 90357-23
90357-23 Преобразователи термоэлектрические одноразового применения
(ТП 01200)
Внешний вид.
Преобразователи термоэлектрические одноразового применения
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические одноразового применения
Рисунок № 2
Общие сведения
Дата публикации - 31.10.2023
Срок свидетельства - 30.10.2028
Номер записи - 192293
ID в реестре СИ - 1411947
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Производитель
Изготовитель - Публичное акционерное общество "Северсталь" (ПАО "Северсталь")
Страна - РОССИЯ
Населенный пункт - г. Череповец, Вологодская область
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2278 от 2023.10.30 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Преобразователи термоэлектрические одноразового применения (ТП 01200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Северсталь" (ПАО "Северсталь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83207-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Северсталь" (ЧерМК), Публичное акционерное общество "Северсталь" (ПАО "Северсталь") (РОССИЯ г. Череповец, Вологодская область) |
ОТ МП |
4 года |
|
85215-22 |
Весы платформенные, 4584 П-20м Публичное акционерное общество "Северсталь" (ПАО "Северсталь") (РОССИЯ г. Череповец, Вологодская область) |
ОТ МП |
1 год |
|
89495-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Северсталь" (ТПЦ "Шексна"), Обозначение отсутствует Публичное акционерное общество "Северсталь" (ПАО "Северсталь") (РОССИЯ г. Череповец, Вологодская область) |
ОТ МП |
4 года |
|
89717-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Северсталь" (БРУ), Обозначение отсутствует Публичное акционерное общество "Северсталь" (ПАО "Северсталь") (РОССИЯ г. Череповец, Вологодская область) |
ОТ МП |
4 года |
|
90357-23 30.10.2028 |
Преобразователи термоэлектрические одноразового применения, ТП 01200 Публичное акционерное общество "Северсталь" (ПАО "Северсталь") (РОССИЯ г. Череповец, Вологодская область) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91790-24 |
Система измерений отклонений от плоскостности, Shapeline Публичное акционерное общество "Северсталь" (ПАО "Северсталь") (РОССИЯ г. Череповец, Вологодская область) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Преобразователи термоэлектрические одноразового применения (ТП 01200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи термоэлектрические одноразового применения (ТП 01200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Проведение измерений» документа «Преобразователи термоэлектрические одноразового применения ТП 01200. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ ЭлРЦ. 26.51.51-001-00186217-2023 Преобразователь термоэлектрический тип ТПР. Технические условия.
ПравообладательПубличное акционерное общество «СЕВЕРСТАЛЬ» (ПАО «СЕВЕРСТАЛЬ») ИНН 3528000597
Юридический адрес: 162608, Вологодская обл., г. Череповец, ул. Мира, д. 30 Телефон: +7 (702) 533-669
Web-сайт: www.severstal.ru
E-mail: severstal@severstal.com
Изготовитель
Публичное акционерное общество «СЕВЕРСТАЛЬ» (ПАО «СЕВЕРСТАЛЬ») ИНН 3528000597
Адрес: 162608, Вологодская обл., г. Череповец, ул. Мира, д. 30 Телефон: +7 (921) 836-63-74
Web-сайт: www.severstal.ru
E-mail: mubelousov@severstal.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Публичное акционерное общество «СЕВЕРСТАЛЬ» (ПАО «СЕВЕРСТАЛЬ») ИНН 3528000597Юридический адрес: 162608, Вологодская обл., г. Череповец, ул. Мира, д. 30 Телефон: +7 (702) 533-669
Web-сайт: www.severstal.ru
E-mail: severstal@severstal.com
Принцип работы ТП основан на возникновении термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух различных металлических проводников (термоэлектродов), места соединений (спаи) которых находятся при разной температуре.
ТП являются изделиями неразборной конструкции разового применения. В процессе проведения измерений ТП сгорает и не может быть использован повторно.
ТП состоит из термопарной вставки, соединенной при помощи термостойкого клеевого соединения с прямолинейной многослойной картонной трубкой (гильзой). Термопарная вставка ТП конструктивно выполнена в алюминиевом корпусе в виде шлакозащитного колпачка, внутри которого размещена термопара из платинородий-платинородиевой проволоки с номинальной статической характеристикой преобразования (НСХ) типа «B» (по ГОСТ Р 8.585-2001/МЭК 60584-1:2013), помещенная в кварцевую U-образную тонкостенную трубку.
Для соединения с контактами ТП и погружения изделия непосредственно в измеряемую среду с целью осуществления замера температуры, применяются специальные погружные жезлы с подключенным измерительным прибором утвержденного типа, осуществляющим измерение и преобразование выходного сигнала ТЭДС ТП в температурный эквивалент.
Фотографии общего вида преобразователей термоэлектрических одноразового применения ТП 01200 с указанием места нанесения заводского номера и погружного жезла приведены на рисунках 1-2.
Место нанесения заводского номера

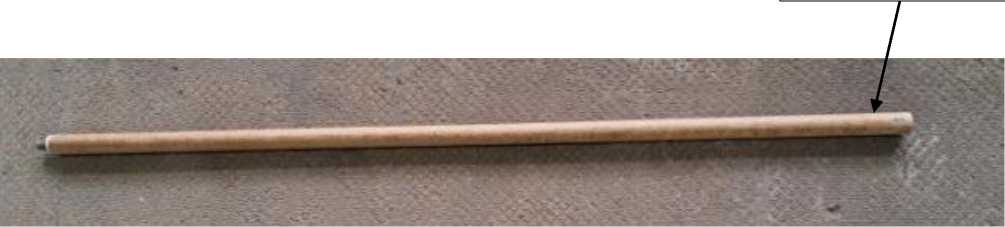

Рисунок 1 - Общий вид преобразователей термоэлектрических одноразового применения ТП 01200 с указанием места нанесения заводского номера

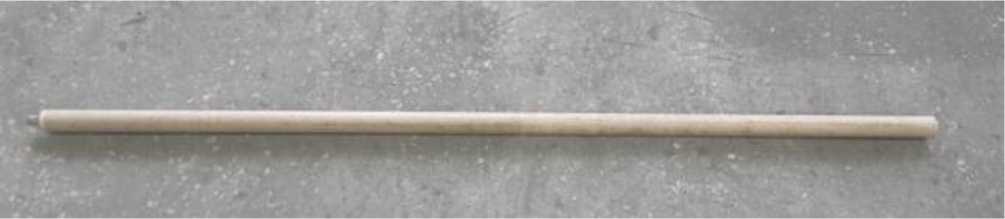

Рисунок 2 - Общий вид погружного жезла
Пломбирование ТП не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения указывается на картонной гильзе. Конструкция средств измерений не позволяет нанести знак поверки на корпус изделия.
Программное обеспечение отсутствует.
Комплектность ТП приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь термоэлектрический одноразового применения |
ТП 01200 |
в соответствии с заказом (шт.) |
- |
|
Погружной жезл |
- |
в соответствии с заказом (шт.) |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
на партию ТП, поставляемый в один адрес |
|
Паспорт |
2020086 |
1 экз. |
Метрологические и основные технические характеристики преобразователей
термоэлектрических одноразового применения ТП 01200 приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 |
В |
|
Диапазон измерений температуры, °С |
от +1400 до +1800 |
|
Пределы допускаемых отклонений ТЭДС термоэлектродной проволоки от НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 (t - значение измеряемой температуры), °С |
±0,0025+ |
|
Пределы допускаемых отклонений ТП от НСХ (при температуре +1554 °С), °С |
от 0 до +3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное время нахождения в расплаве, с |
от 5 до 7 |
|
Показатель тепловой инерции, с, не более |
6 |
|
Общая длина ТП, мм |
от 1190 до 1196 |
|
Диаметр картонной гильзы ТП, мм, не более:
|
от 18,1 до 18,5 от 29,5 до 30,5 |
|
Диаметр термоэлектродной проволоки, мм |
0,043 |
|
Масса ТП, кг |
0,4 |
