Номер по Госреестру СИ: 91561-24
91561-24 Резервуар вертикальный железобетонный прямоугольный
(ЖБР-10000)
Назначение средства измерений:
Резервуар вертикальный железобетонный прямоугольный ЖБР-10000 (далее -резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар вертикальный железобетонный прямоугольный
Рисунок № 1
Внешний вид.
Резервуар вертикальный железобетонный прямоугольный
Рисунок № 2
Общие сведения
Дата публикации - 13.03.2024
Срок свидетельства -
Номер записи - 193447
ID в реестре СИ - 1415096
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ЛСУ треста "Севэнергострой"
Страна - РОССИЯ
Населенный пункт - г. Ленинград (Резервуар изготовлен в 1973 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№682 от 2024.03.12 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Резервуар вертикальный железобетонный прямоугольный (ЖБР-10000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЛСУ треста "Севэнергострой"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90313-23 |
Резервуар вертикальный железобетонный прямоугольный, РП-10000 ЛСУ треста "Севэнергострой" (РОССИЯ г. Ленинград (Резервуар изготовлен в 1973 г.)) |
ОТ МП |
5 лет |
|
91561-24 |
Резервуар вертикальный железобетонный прямоугольный, ЖБР-10000 ЛСУ треста "Севэнергострой" (РОССИЯ г. Ленинград (Резервуар изготовлен в 1973 г.)) |
ОТ МП |
5 лет |
|
94837-25 |
Резервуар вертикальный железобетонный прямоугольный, ЖБР-10000 ЛСУ треста "Севэнергострой" (РОССИЯ г. Ленинград (Резервуар изготовлен в 1973 г.)) |
ОТ МП |
5 лет |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Резервуар вертикальный железобетонный прямоугольный (ЖБР-10000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Резервуар вертикальный железобетонный прямоугольный (ЖБР-10000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
ЛСУ треста «Севэнергострой»
Юридический адрес: г. Ленинград
Изготовитель
ЛСУ треста «Севэнергострой» (Резервуар изготовлен в 1976 г.)
Адрес: г. Ленинград
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
Факс: +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Правообладатель
ЛСУ треста «Севэнергострой»
Юридический адрес: г. Ленинград
Тип резервуара - вертикальный железобетонный прямоугольный, номинальной вместимостью 10000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.
Резервуар ЖБР-10000 с заводским номером 4 расположен на территории Первомайской ТЭЦ (ТЭЦ-14) филиала «Невский» ПАО «ТГК-1» по адресу: 198096, г. Санкт-Петербург, ул. Корабельная, д. 4.
Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

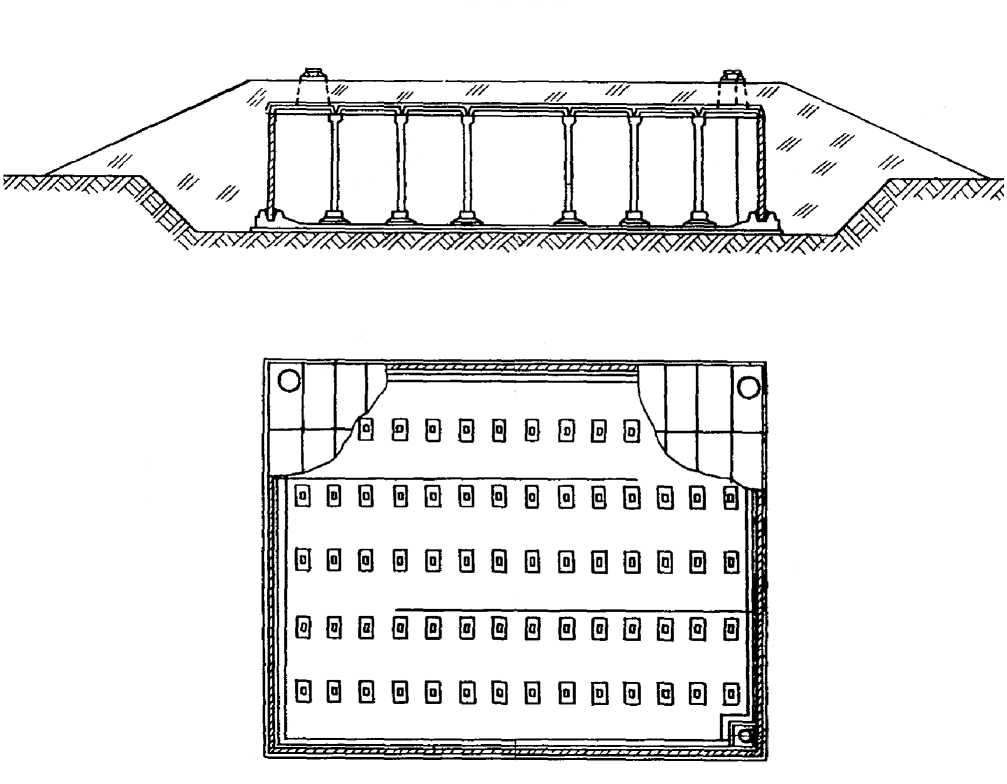

Рисунок 1 - Эскиз общего вида резервуара ЖБР-10000

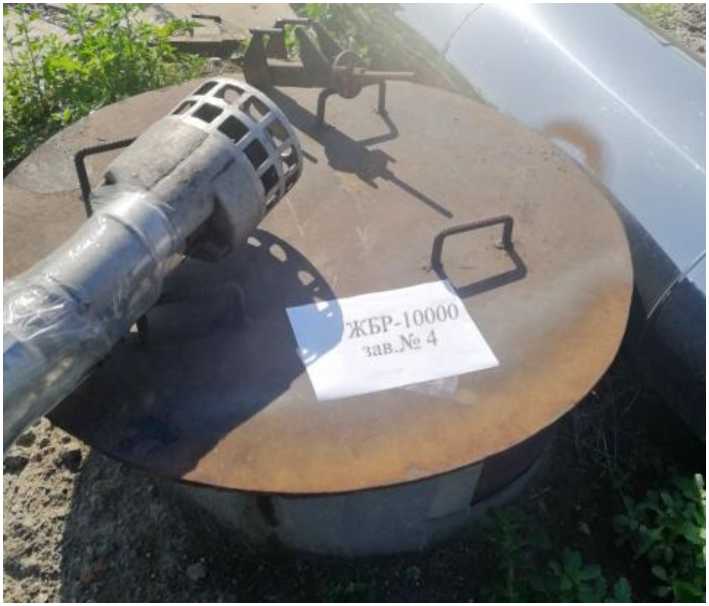

Рисунок 2 - Горловина резервуара ЖБР-10000 № 4 Пломбирование резервуара ЖБР-10000 не предусмотрено.
Лист № 3 Всего листов 4
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный железобетонный прямоугольный |
ЖБР-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
