Номер по Госреестру СИ: 90313-23
90313-23 Резервуар вертикальный железобетонный прямоугольный
(РП-10000)
Назначение средства измерений:
Резервуар вертикальный железобетонный прямоугольный РП-10000 (далее - резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар вертикальный железобетонный прямоугольный
Рисунок № 1
Внешний вид.
Резервуар вертикальный железобетонный прямоугольный
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЛСУ треста «Севэнергострой»
Юридический адрес: г. Ленинград
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420 Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Тип резервуара - вертикальный железобетонный прямоугольный, номинальной вместимостью 10000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.
Резервуар РП-10000 с заводским номером 4 расположен на территории Автовской ТЭЦ филиала «Невский» ПАО «ТГК-1», расположенная по адресу: г. Санкт-Петербург, ул. Броневая, 6.
Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

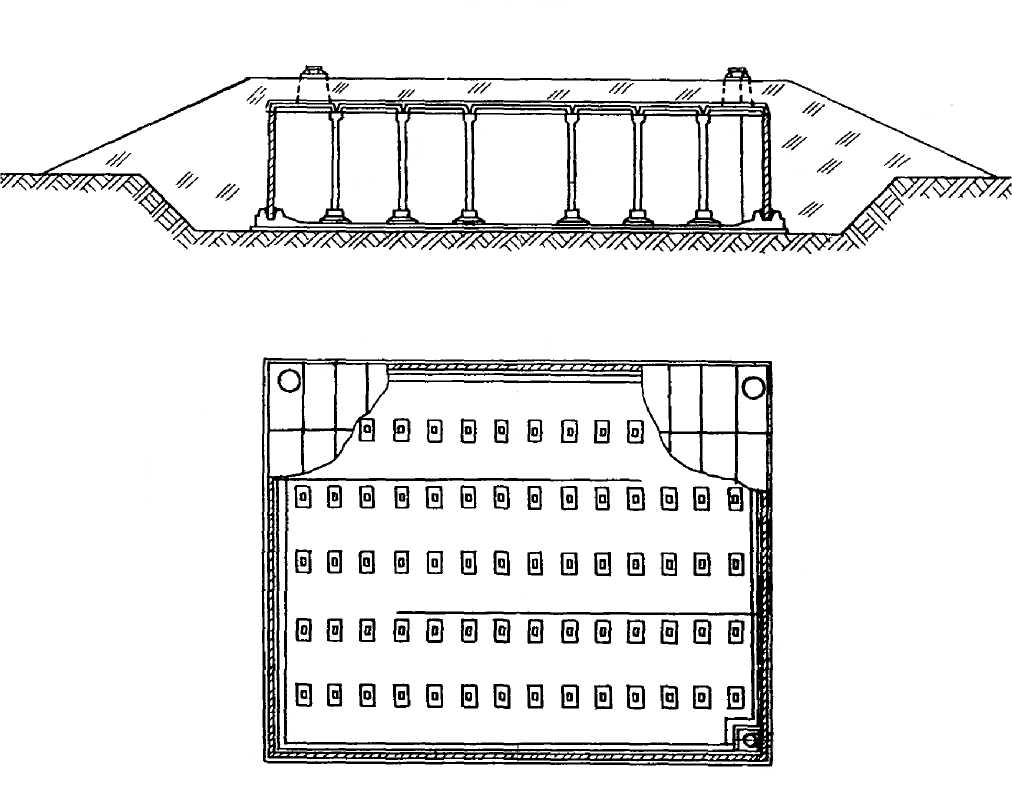

Рисунок 1 - Эскиз общего вида резервуара РП-10000

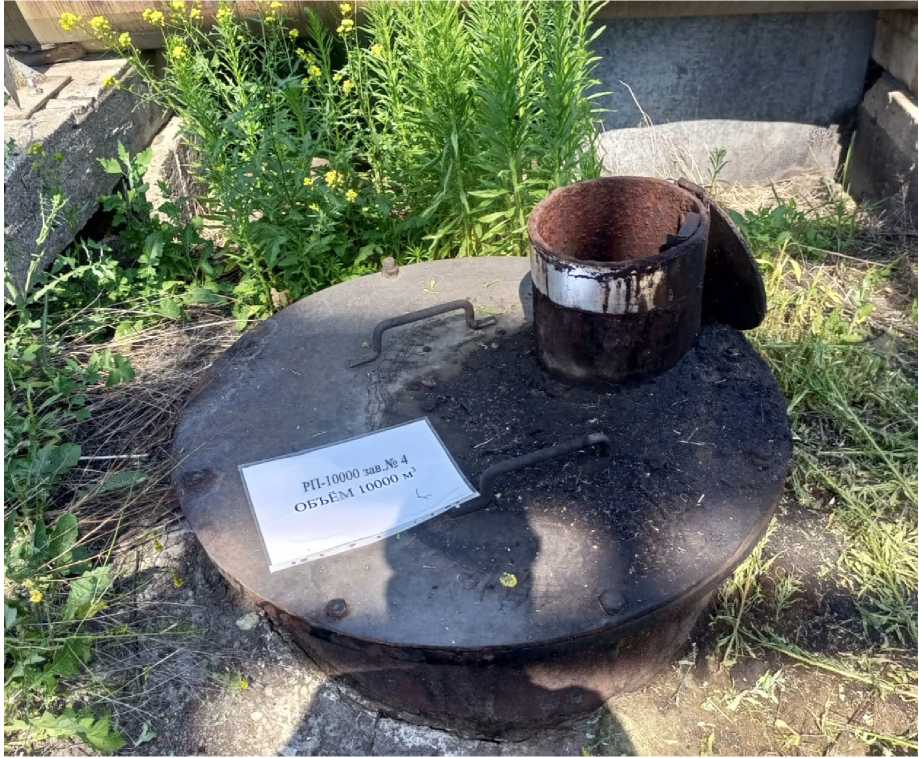

Рисунок 2 - Горловина резервуара РП-10000 № 4 Пломбирование резервуара РП-10000 не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар вертикальный железобетонный прямоугольный |
РП-10000 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
10000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
