Принцип действия машин основан на преобразовании электрической энергии системой автоматизированного электропривода переменного тока в механическую энергию линейного перемещения подвижной траверсы с целью деформирования испытательных образцов при одновременном измерении нормированных значений силы, перемещения подвижной траверсы и удлинения образца.

Конструктивно машины состоят из силовой рамы, установленной на основании, включающей направляющие и шарико-винтовую пару (ШВП), подвижной траверсы, датчика силоизмерительного, датчика контроля перемещения, приспособления для испытаний образцов на сжатие, верхней и нижней штанг для крепления пассивного и активного захватов, регулируемых опор, блока конечных аварийных выключателей, электропривода и микропроцессорной системы управления, устройства ввода-вывода.

Датчик силоизмерительный может быть установлен на основании или подвижной траверсе.

Датчик перемещений связан конструктивно с электродвигателем и установлен на его валу. Измерение перемещений подвижной траверсы основывается на преобразовании датчиком вращательного движения ходового винта в импульсный сигнал, пропорциональный расстоянию, пройденному подвижной траверсой.

Процесс деформирования образца начинается при перемещении подвижной траверсы в заданном направлении. При этом электрические сигналы от датчика силоизмерительного и датчика перемещения начинают поступать в блок микропроцессорных контроллеров управления и измерений, в котором происходит их синхронное преобразование в значения силы и перемещения подвижной траверсы.

Процесс деформирования образцов происходит по заданной программой методике и заканчивается в случае разрыва образца или достижении какого-либо критерия останова испытания.

Машины комплектуются одним или двумя датчиками силоизмерительными с различными диапазонами измерений, не превышающими наибольший предел измерений силы.

Машины могут быть укомплектованы устройствами измерений деформации стационарного или навесного исполнения с аналоговым или цифровым выходным сигналом (опционально).

Машины изготавливаются в одноколонном варианте.

Микропроцессорная система управления и измерений, включающая блок микропроцессорных контроллеров и электронного устройства ввода-вывода, осуществляет прием, обработку и хранение сигналов от датчиков измерительной системы: силоизмерительных, перемещения подвижной траверсы, деформации, блока конечных выключателей, а также вырабатывает сигналы для управления машиной и процессом испытания. В качестве электронного устройства ввода-вывода в машинах может использоваться пульт оператора (пульт) или персональный компьютер (ПК) или ноутбук.

Машины имеют обозначение НИМ X.Y.A.B, где:

• - параметр НИМ - обозначение типа машины;

• - параметр X - наибольший предел измерений силы, кН;

• - параметр Y - исполнение машин (1 - укороченная, 2 - усредненная, 3 - удлиненная);

• - параметр А - предел допускаемой относительной погрешности измерений силы, % (0,5; 1);

• - параметр В - диапазон измерений силы (1 - с одним датчиком силы; 2 - с двумя датчиками силы).

Идентификация машин осуществляется методом визуального осмотра бирки, прикреплённой на боковую стенку корпуса машины, где отображена информация о типе, модификации, наименовании изготовителя, заводском номере, знаке утверждения типа. Заводской номер в числовом формате наносится на бирку ударно-точечным методом. Пример бирки представлен на рисунке 1. Общий вид машин с указанием места нанесения бирки представлен на рисунке 2.

Корпус машин может быть изготовлен в разных формах, а также окрашиваться в различные цвета, которые могут отличаться от формы и цвета, изображенных на рисунке 2.

Пломбировка машин не предусмотрена.

Нанесение знака поверки на машины не предусмотрено.

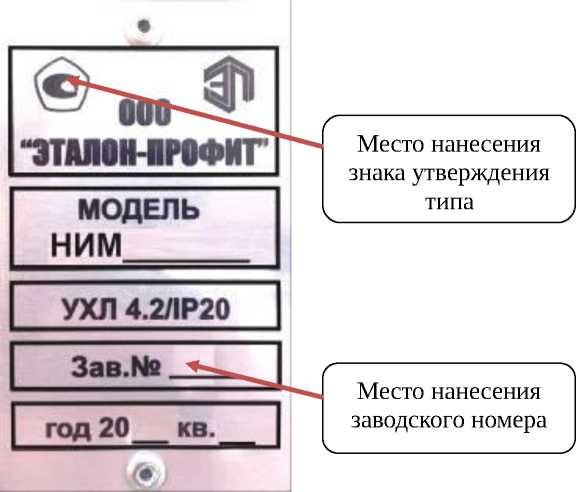

Рисунок 1 - Общий вид бирки

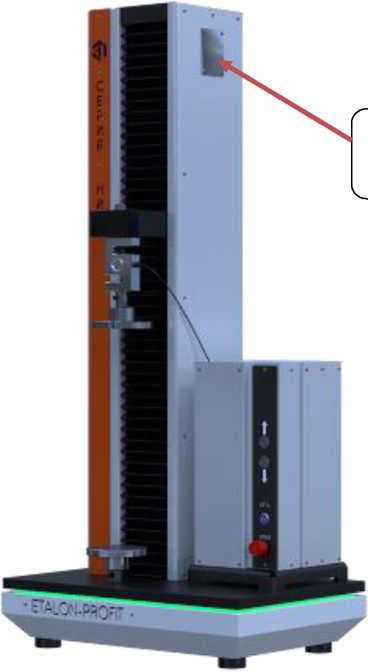

Рисунок 2 - Общий вид машин с указанием места нанесения бирки

Таблица 5 -

Таблица 3 - Метрологические характеристики

*Минимально и максимально возможные значения. Значения диапазонов задания линейной скорости перемещения подвижной траверсы указаны в индивидуальных паспортах на машины

**Принимается наибольшее из значений

Таблица 4 - Основные технические характеристики
