Сведения о средстве измерений: 91320-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") вторая очередь

Номер по Госреестру СИ: 91320-24
91320-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") вторая очередь
(Обозначение отсутствует)

Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РСК Сбыт» (ООО «Мега-А») вторая очередь (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") вторая очередь
Рисунок № 1

Общие сведения

Дата публикации - 16.02.2024
Срок свидетельства -
Номер записи - 193210
ID в реестре СИ - 1414473
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

V_12 Кто больше поверяет подведы Росстандарта или сторонние организации

Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.

Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№373 от 2024.02.14 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") вторая очередь (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
79873-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС-ЭНЕРГО" на объектах АО "ГК "Космос"", Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
79789-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС" (3-я очередь) (Самара, Ульяновск, Мурманск), Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
79918-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Омский стекольный завод", Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
79913-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС" (3-я очередь) (Владимир, Смоленск, Красноярск), Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
79912-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС" (3-я очередь) (Барнаул, Ростов-на-Дону), Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
79911-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС" (3-я очередь) (Нижний Новгород, Уфа, Тамбов), Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
80714-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РГМЭК" (ООО "Николь-Пак Империал" МОП), Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
80873-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС" (3-я очередь) (Владимир, Екатеринбург), Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
80902-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС" (3-я очередь) (Кострома, Москва), Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
81310-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РГМЭК" (АО "Абиогрупп", ООО "ШКХП"), 1, 8, 0, 6, 1, 3 Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
82168-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А"), 1, 8, 3, 5, 6, 4 Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
85001-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ТП-4044), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
85367-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Сбербанк России" (Москва), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
85669-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО Сбербанк (ЦОД "Сколково"), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
85744-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС-ЭНЕРГО" на объектах ПАО "МТС" и ПАО "МГТС", Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
85725-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объекте ПАО "МТС" г. Зеленоград, ЦОД GreenBushDC, Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
85840-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Новоенисейский лесохимический комплекс", Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
86607-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объекте ПАО "МТС" г. Нижний Новгород, ЦОД Монастырка, Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
86900-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РГМЭК" (ООО "Эллада"), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
87175-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Тулагорводоканал", Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
87547-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "МОЭК Системы учета" (Филиал № 6 "Южный"), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
88954-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") третья очередь, Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
89486-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах АО "Концэл" и ПАО "МТС" (5-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
89533-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Уралэнергосбыт" для электроснабжения производственной площадки ООО "Келлогг Рус" в г. Воронеж, Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
89534-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах Cosmos Group (ООО "Комплекс "Серебряный Бор"), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
90187-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Орский машиностроительный завод" вторая очередь, Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
90810-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ТП-4044), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
90901-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала "АтомЭнергоСбыт" Смоленск АО "АтомЭнергоСбыт", Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
91320-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") вторая очередь, Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
91546-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объекте ПАО "МТС" (БЦ "Декарт"), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
91914-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Мосэнергосбыт" на объектах ООО "ОрганикФармасьютикалз", Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
92097-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ПК "ДИА", Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
92322-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС" (6-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
92507-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО МПБК "Очаково", Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
92508-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Стайл Люкс, Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
92509-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС" (7-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
92970-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ВЗПП-Микрон" (модернизация), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
92970-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ВЗПП-Микрон" (модернизация), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
93225-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Кольская ГМК" (2-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
94556-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС", г. Краснодар, ЦОД Морская, Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года
94736-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Мосэнергосбыт" на объектах АО "Ресурс-Экономия", Обозначение отсутствует Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго") (РОССИЯ г. Москва)	ОТ МП	4 года

RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") вторая очередь (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560)		нет	1		1	0	0	1	1	0

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") вторая очередь (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню — «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части

ПО «АльфаЦЕНТР»

Идентификационные признаки	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РСК Сбыт» (ООО «Мега-А») вторая очередь. МВИ 26.51/269/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «РСК Сбыт» (ООО «РСК Сбыт»)

ИНН 2463209268

Юридический адрес: 660028, г. Красноярск, ул. Телевизорная, д. 1, стр. 9, помещ. 31 Телефон: +7 (391) 263-21-00

E-mail: opt@oesk24.ru

Изготовитель

Общество с ограниченной ответственностью «Альфа-Энерго» (ООО «Альфа-Энерго») ИНН 7707798605
Адрес: 119435, г. Москва, Большой Саввинский пер, д. 16, помещ. 1 Телефон: +7 (499) 917-03-54
Е-mail: info@a-energo.com

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)
Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com

Правообладатель

Общество с ограниченной ответственностью «РСК Сбыт» (ООО «РСК Сбыт»)
ИНН 2463209268
Юридический адрес: 660028, г. Красноярск, ул. Телевизорная, д. 1, стр. 9, помещ. 31 Телефон: +7 (391) 263-21-00
E-mail: opt@oesk24.ru

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень — информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее по тексту — сервер ИВК), устройство синхронизации времени (далее по тексту — УСВ) типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы на сервер ИВК, где происходит оформление отчетных документов.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в сервере ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) с электронной цифровой подписью в виде макетов XML форматов 80020, 80040, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК по каналу связи Internet через Интернет-провайдера.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УСВ, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК периодически с установленным интервалом проверки текущего времени сравнивает собственную шкалу времени со шкалой времени УСВ, и при расхождении ±1 с. и более сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с. выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 002 нанесен на маркировочную табличку типографским способом в виде цифрового кода, маркировочная табличка крепится на корпус сервера ИВК. Общий вид серверной стойки с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

йши

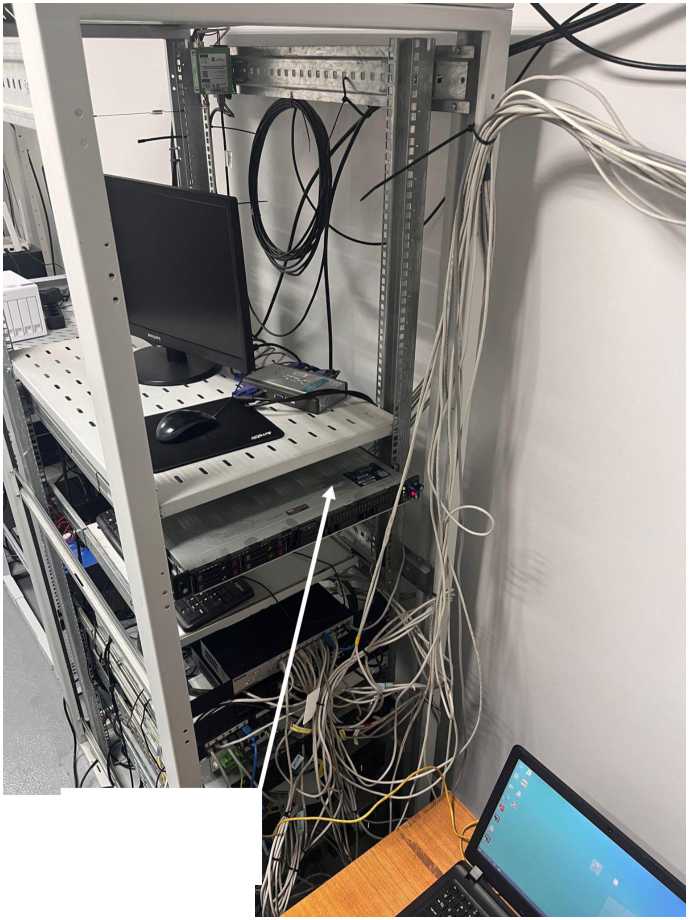

Рисунок 1 - Общий вид серверной стойки с указанием места нанесения заводского номера

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Счетчик электрической энергии статический трехфазный	Меркурий 234 АRT-00 P	8
Счетчик электрической энергии статический трехфазный	Меркурий 234 АRTM-00 PB.R	1
Счетчик электрической энергии статический	Меркурий 234 АRTM-00 PBR.R	3
Счетчик электрической энергии статический	Меркурий 234 АRTM2-00 PBR.R	2
Трансформатор тока	ТОЛ-СЭЩ-10	30
Трансформатор тока	ТЛК-СТ	6

ТОЛ-Ш’З-10

Продолжение таблицы 5

1	2	3
Трансформатор напряжения	НАМИ-10-95УХЛ2	4
Устройство синхронизации времени	УСВ-3	1
Сервер ИВК	-	1
Документация
Паспорт-формуляр	17254302.384106.102.ФО	1

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав измерительных каналов АИИС КУЭ

Номер ИК

Наименование ИК

ТТ

ТН

Счетчик

ИВК

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 1 с.ш.

10 кВ, яч. 3

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ART-00 P

Кл. т. 0,5S/1,0 Рег. № 48266-11

Сервер ИВК, УСВ-3, рег. № 64242-16

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 1 с.ш.

10 кВ, яч. 7

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ART-00 P Кл. т. 0,5S/1,0 Рег. № 48266-11

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 1 с.ш.

10 кВ, яч. 13

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ART-00 P

Кл. т. 0,5S/1,0 Рег. № 48266-11

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 2 с.ш.

10 кВ, яч. 8

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ART-00 P

Кл. т. 0,5S/1,0 Рег. № 48266-11

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 2 с.ш.

10 кВ, яч. 14

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ART-00 P

Кл. т. 0,5S/1,0 Рег. № 48266-11

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 2 с.ш.

10 кВ, яч. 16

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ART-00 P

Кл. т. 0,5S/1,0 Рег. № 48266-11

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 3 с.ш.

10 кВ, яч. 23

ТЛК-СТ 600/5

Кл. т. 0,5S

Рег. № 58720-14

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ART-00 P

Кл. т. 0,5S/1,0 Рег. № 48266-11

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 4 с.ш.

10 кВ, яч. 32

ТЛК-СТ 600/5

Кл. т. 0,5S

Рег. № 58720-14

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ART-00 P

Кл. т. 0,5S/1,0 Рег. № 48266-11

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 1 с.ш.

10 кВ, яч. 35

ТОЛ-Ш’З-10 300/5 Кл. т. 0,5 Рег. № 51679-12

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 ARTM-00 PB.R Кл. т. 0,5S/1,0

Рег. № 48266-11

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 3 с.ш.

10 кВ, яч. 43

ТОЛ-Ш’З-10 300/5 Кл. т. 0,5 Рег. № 51679-12

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234

ARTM-00 PBR.R Кл. т. 0,5S/1,0

Рег. № 75755-19

Продолжение таблицы 2

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 3 с.ш.

10 кВ, яч. 31

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 АRTM-00 PBR.R

Кл. т. 0,5S/1,0 Рег. № 75755-19

Сервер ИВК, УСВ-3, рег. № 64242-16

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 4 с.ш.

10 кВ, яч. 26

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S

Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 АRTM-00 PBR.R

Кл. т. 0,5S/1,0 Рег. № 75755-19

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 3 с.ш.

10 кВ, яч. 25

ТОЛ-СЭЩ-10 300/5 Кл. т. 0,5S Рег. № 32139-11

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 АRTM2-00 PBR.R

Кл. т. 0,5S/1,0 Рег. № 75755-19

ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 4 с.ш.

10 кВ, яч. 24

ТОЛ-СЭЩ-10

300/5

Кл. т. 0,5S Рег. № 32139-06

НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

Меркурий 234 АRTM2-00 PBR.R

Кл. т. 0,5S/1,0 Рег. № 75755-19

Примечания:

1. Допускается изменение наименования ИК без изменения объекта измерений.
2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
3. Допускается замена УСВ на аналогичное, утвержденного типа.
4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
5. Замена оформляется техническим актом в установленном на Предприятии-владельце

АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС			КУЭ
Номера ИК	Вид электроэнергии	Границы основной погрешности (±5), %	Границы погрешности в рабочих условиях (±5), %
1-8, 14-17	Активная	1,2	3,4
1-8, 14-17	Реактивная	2,4	5,7
12, 13	Активная	1,2	3,3
12, 13	Реактивная	2,4	5,7
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с			5

Продолжение таблицы 3__________________________________________________________

Примечания:

1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.
3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном

100 % от Ьом для нормальных условий, для рабочих условий для ИК №№ 1-8, 14-17 при cos ф=0,8, токе ТТ, равном 2 % от 1ном и для ИК №№ 12, 13, при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °С.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество ИК	14
Нормальные условия: параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,6 до 50,4
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности	от 0,5инд до 0,87емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ, ТН, °С	от -45 до +40
температура окружающей среды для счетчиков, °С:	от 0 до +40
температура окружающей среды для сервера ИВК, °С	от +10 до +30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: Меркурий 234 ARTM-00 PBR.R, Меркурий 234 ARTM2-00 PBR.R (рег. № 75755-19):
- среднее время наработки на отказ, ч, не менее	320000
- среднее время восстановления работоспособности, ч, не более	2
Меркурий 234 ART-00 P, Меркурий 234 ARTM-00 PB.R (рег. № 48266-11):
- среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч, не более	2
УСВ-3 (рег. № 64242-16):
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	24
Сервер ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1

Продолжение таблицы 4

1	2
Глубина хранения информации:
Счетчики:
Меркурий 234 АRTM-00 PBR.R, Меркурий 234 АRTM2-00 PBR.R
(рег. № 75755-19):
- 30-минутный профиль нагрузки в двух направлениях, сут, не менее	170
Меркурий 234 АRT-00 P, Меркурий 234 АRTM-00 PB.R
(рег. № 48266-11):
- 30-минутный профиль нагрузки в двух направлениях, сут, не менее	170
Сервер ИВК:
- хранение результатов измерений и информации состояний средств
измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

V_12 Кто больше поверяет подведы Росстандарта или сторонние организации

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго")

RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

V_12 Кто больше поверяет подведы Росстандарта или сторонние организации

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго")

RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
