АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень — информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК ООО «Уралэнергосбыт» (далее по тексту - сервер ИВК) с установленным программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ) типа ИСС, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

• - средняя на интервале времени 30 мин. активная (реактивная) электрическая

Лист № 2 Всего листов 8 мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с сервера ИВК по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят ИСС, ежесекундно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.

Сравнение шкалы времени сервера ИВК со шкалой времени ИСС происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени сервера ИВК со шкалой времени ИСС на ±1 с. и более, выполняется синхронизация шкалы времени сервера ИВК со шкалой времени ИСС.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

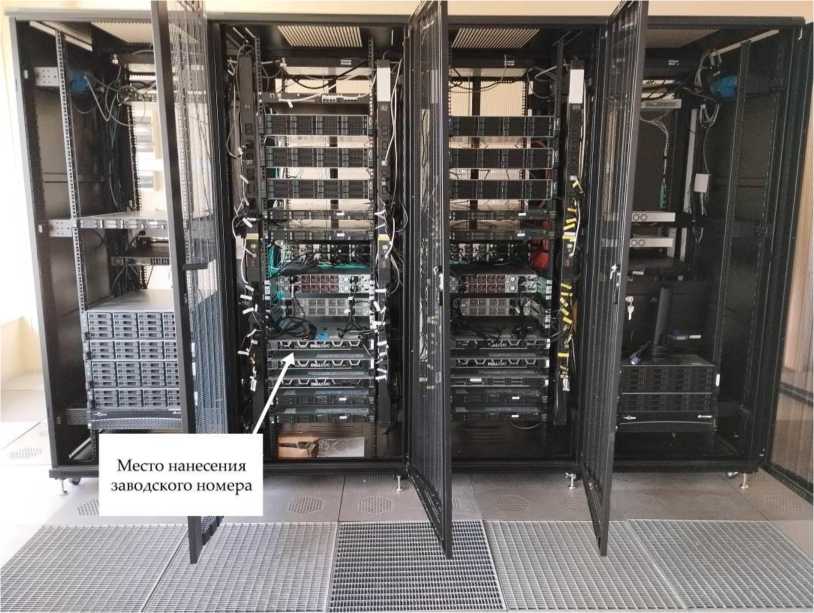

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера

Таблица 5 — Комплектность АИИС КУЭ

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав измерительных каналов АИИС КУЭ

Наименование ИК

ТЛО-10 200/5 Кл. т. 0,5 Рег. № 25433-11

ЗНОЛ-ЭК-10

10000/^3/100/^3

Кл. т. 0,5

Рег. № 47583-11

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18

ТЛО-10 200/5

Кл. т. 0,5

Рег. № 25433-11

ЗНОЛ-ЭК-10

10000/^3/100/^3

Кл. т. 0,5

Рег. № 47583-11

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18

ТОЛ 10ХЛ3 600/5 Кл. т. 0,5

Рег. № 7069-82

НТМИ-10-66 10000/100 Кл. т. 0,5

Рег. № 831-69

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18

ТОЛ 600/5

Кл. т. 0,5

Рег. № 47959-16

ТОЛ 10ХЛ3

600/5

Кл. т. 0,5

Рег. № 7069-82

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18

ТОЛ 10ХЛ3 150/5 Кл. т. 0,5 Рег. № 7069-82

НТМИ-10-66 10000/100 Кл. т. 0,5

Рег. № 831-69

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18

ТОЛ 10ХЛ3 150/5 Кл. т. 0,5 Рег. № 7069-82

НТМИ-10-66 10000/100 Кл. т. 0,5

Рег. № 831-69

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18

ТПЛ-10 150/5

Кл. т. 0,5

Рег. № 1276-59

НОМ-10-66

10000/100

Кл. т. 0,5

Рег. № 4947-75

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Продолжение таблицы 4

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчика: параметрирования; пропадания напряжения; коррекции времени.

• -   журнал сервера: параметрирования; коррекции времени.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - сервере (функция автоматизирована). Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).
