Номер по Госреестру СИ: 91294-24
91294-24 Резервуары стальные вертикальные цилиндрические
(РВС-10000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Общие сведения
Дата публикации - 12.02.2024
Срок свидетельства -
Номер записи - 193184
ID в реестре СИ - 1414333
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгограднефтепереработка" (ООО "ЛУКОЙЛ-Волгограднефтепереработка")
Страна - РОССИЯ
Населенный пункт - г. Волгоград
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№357 от 2024.02.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-10000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгограднефтепереработка" (ООО "ЛУКОЙЛ-Волгограднефтепереработка")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85752-22 |
Система измерительная управления аварийно-факельного хозяйства ООО "ЛУКОЙЛ-Волгограднефтепереработка", Обозначение отсутствует Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгограднефтепереработка" (ООО "ЛУКОЙЛ-Волгограднефтепереработка") (РОССИЯ г. Волгоград) |
ОТ МП |
3 года |
|
90771-23 |
Система измерительная управляющая установки № 12 ООО "ЛУКОЙЛ-Волгограднефтепереработка", Обозначение отсутствует Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгограднефтепереработка" (ООО "ЛУКОЙЛ-Волгограднефтепереработка") (РОССИЯ г. Волгоград) |
ОТ МП |
1 год |
|
91229-24 |
Система измерительная количества нефтяного сырья (нефти и вакуумного газойля), направленного на переработку ЭЛОУ АВТ-3, 5, 6, КТУ ГПВГ ООО "ЛУКОЙЛ-Волгограднефтепереработка", - Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгограднефтепереработка" (ООО "ЛУКОЙЛ-Волгограднефтепереработка") (РОССИЯ г. Волгоград) |
ОТ МП |
1 год |
|
91230-24 |
Система измерительная количества нефтяного сырья (нефти), направленного на переработку ЭЛОУ АВТ-1 ООО "ЛУКОЙЛ-Волгограднефтепереработка", Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгограднефтепереработка" (ООО "ЛУКОЙЛ-Волгограднефтепереработка") (РОССИЯ г. Волгоград) |
ОТ МП |
1 год |
|
91294-24 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгограднефтепереработка" (ООО "ЛУКОЙЛ-Волгограднефтепереработка") (РОССИЯ г. Волгоград) |
ОТ МП |
5 лет |
|
92425-24 |
Система измерительная управляющая установки ЭЛОУ-АВТ-5 ООО "ЛУКОЙЛ-Волгограднефтепереработка", Обозначение отсутствует Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгограднефтепереработка" (ООО "ЛУКОЙЛ-Волгограднефтепереработка") (РОССИЯ г. Волгоград) |
ОТ МП |
1 год |
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-10000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-10000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «ЛУКОЙЛ-Волгограднефтепереработка»
(ООО «ЛУКОЙЛ-Волгограднефтепереработка»)
ИНН 3448017919
Юридический адрес: 400029, Волгоградская обл., г. Волгоград, ул. 40 лет ВЛКСМ, д. 55
Телефон/факс: +7 (8442) 96-30-01/ (8442) 96-34-35
Изготовитель
Общество с ограниченной ответственностью «ЛУКОЙЛ-Волгограднефтепереработка»
(ООО «ЛУКОЙЛ-Волгограднефтепереработка»)
ИНН 3448017919
Адрес: 400029, Волгоградская обл., г. Волгоград, ул. 40 лет ВЛКСМ, д. 55
Телефон/факс: +7 (8442) 96-30-01/ (8442) 96-34-35
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Правообладатель
Общество с ограниченной ответственностью «ЛУКОЙЛ-Волгограднефтепереработка»
(ООО «ЛУКОЙЛ-Волгограднефтепереработка»)
ИНН 3448017919
Юридический адрес: 400029, Волгоградская обл., г. Волгоград, ул. 40 лет ВЛКСМ, д. 55
Телефон/факс: +7 (8442) 96-30-01/ (8442) 96-34-35
Тип резервуаров - стальные вертикальные цилиндрические, номинальной
вместимостью 10000 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.
Резервуары РВС-10000 с заводскими номерами 95, 96, 97, 98 расположены на территории комплекса участков отгрузки и хранения товарной продукции (КУОиХТП), участок хранения нефтепродуктов (УХН), парк №3 ООО «ЛУКОЙЛ-Волгограднефтепереработка» по адресу: 400029 г. Волгоград, ул. Вилянская, 31.
Общий вид резервуаров РВС-10000 представлен на рисунках 1, 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.

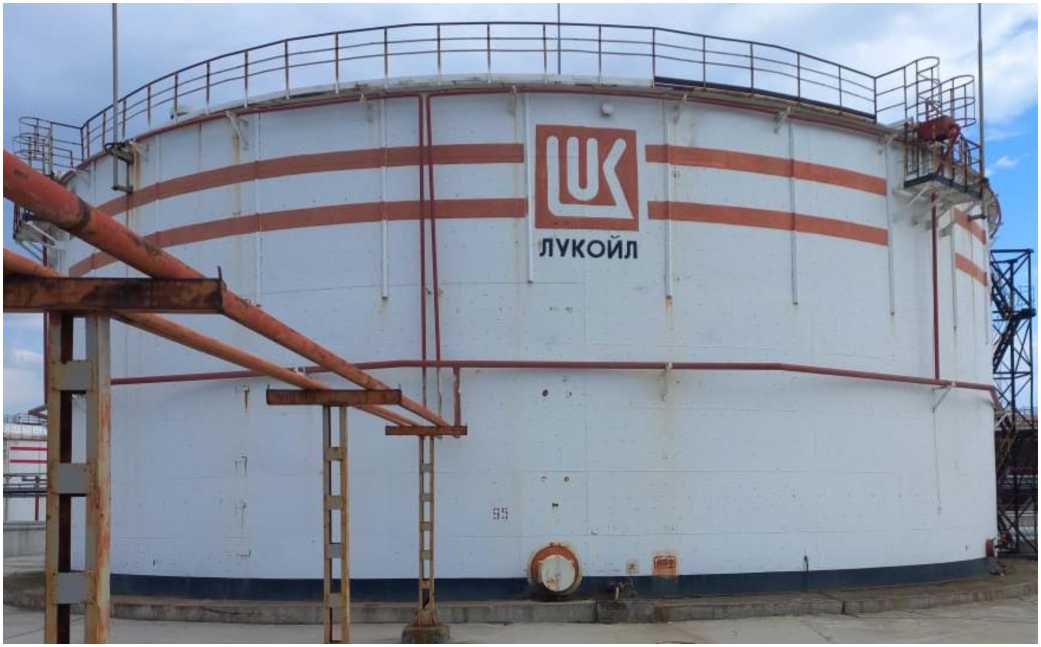

Рисунок 1 - Общий вид резервуара РВС-10000 №95

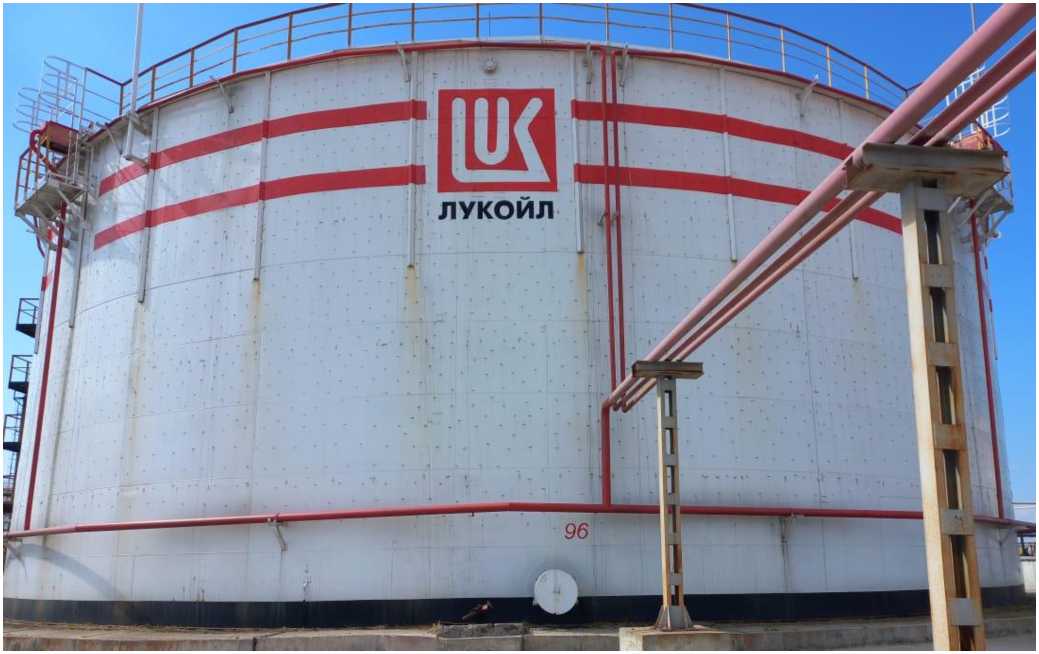

Рисунок 2 - Общий вид резервуара РВС-10000 №96

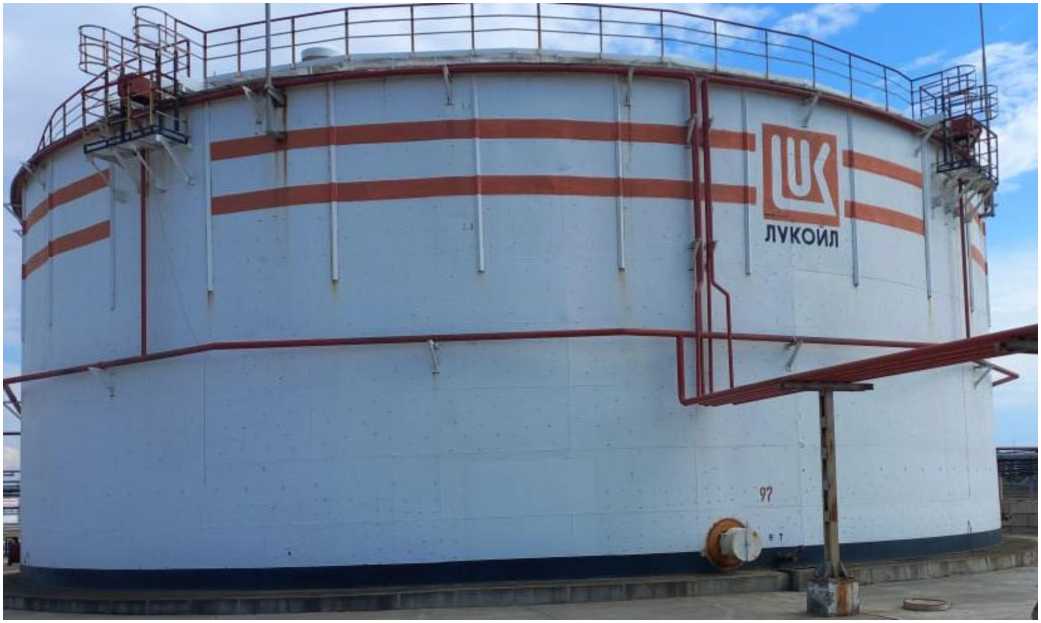

Рисунок 3 - Общий вид резервуара РВС-10000 №97

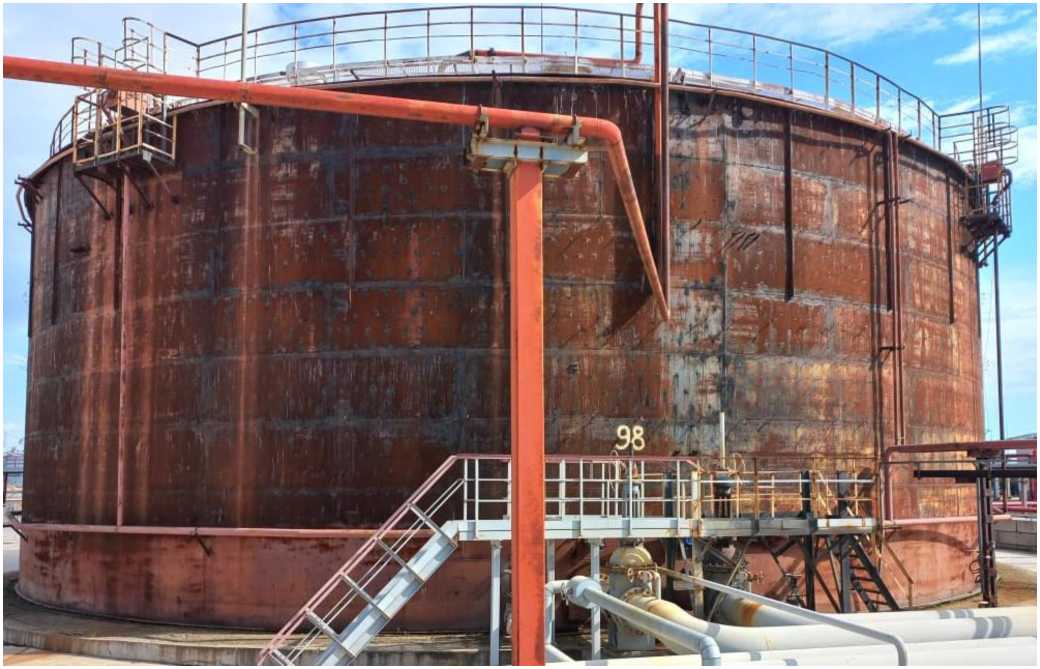

Рисунок 4 - Общий вид резервуара РВС-10000 №98
Пломбирование резервуаров РВС-10000 не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
