Номер по Госреестру СИ: 91260-24
91260-24 Резервуар горизонтальный стальной цилиндрический
(РГС-40)
Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГС-40 (далее - резервуар) предназначен для измерений объем нефти при её приёме, хранении и отпуске.
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ФР.1.29.2021.40086 «ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00, факс: +7 (495) 950-85-97
Web-сайт: https://metrology.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Принцип действия резервуара основан на заполнении его нефтью до определенного уровня, соответствующего объему согласно градуировочной таблицы резервуара.
Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами.
Тип установки резервуара - подземный.
Резервуар с заводским № 38 расположен на территории ПСП «Кириши»
Ленинградского РНУ ООО «Транснефть-Балтика».
Заводской номер резервуара нанесен на маркировочную табличку типографским способом. Формат нанесения заводского номера: цифровой.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Эскиз общего вида резервуара представлен на рисунке 1.
Фотография горловины и крышки замерного люка представлена на рисунке 2.

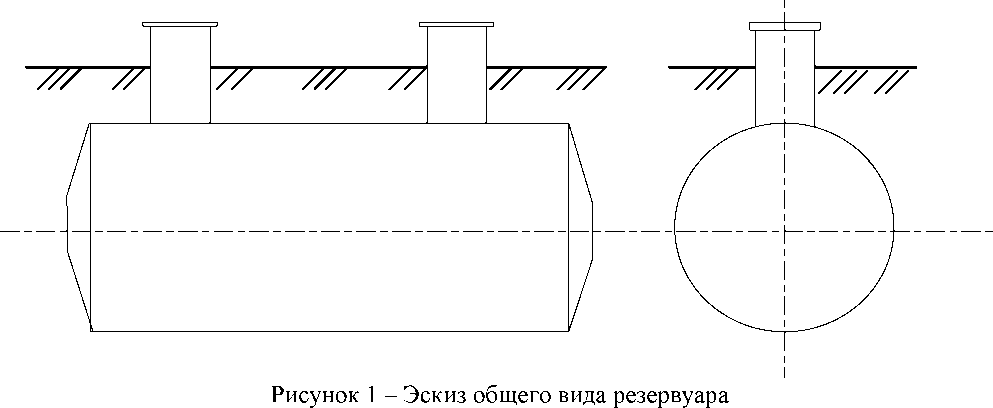

Рисунок 1 - Эскиз общего вида резервуара

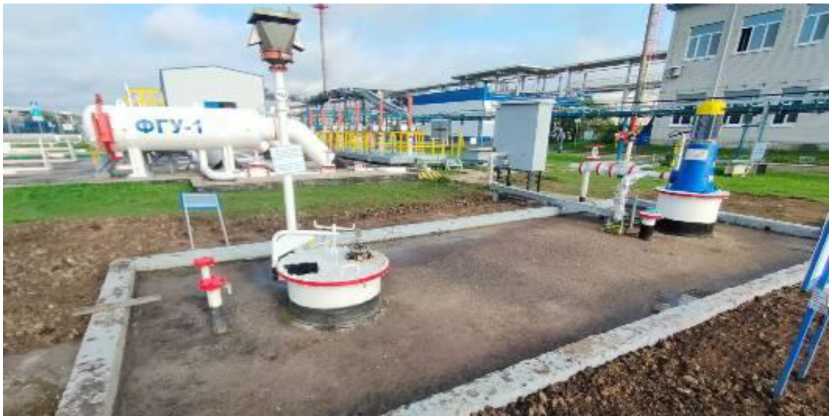

Рисунок 2 - Фотография горловины и крышки замерного люка резервуара
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
40 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -40 до +50 от 84 до 106,7 |
Средний срок службы, лет, не менее |
50 |
