Номер по Госреестру СИ: 90348-23
90348-23 Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 731 в филиале ООО «Транснефть - Балтика» - «Нефтебаза «Усть-Луга» (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.

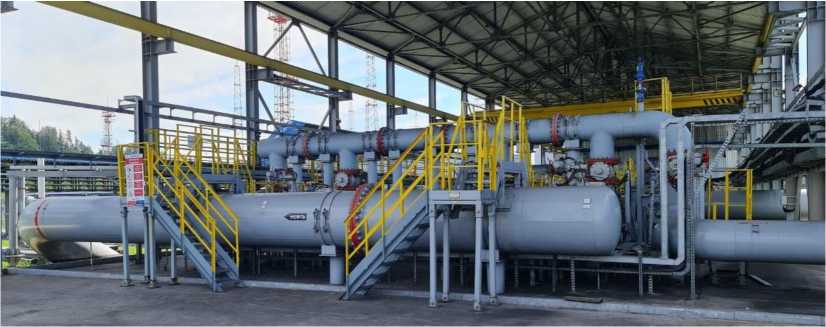

Внешний вид.
Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга"
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга"
Рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга"
Рисунок № 3
Общие сведения
Дата публикации - 31.10.2023
Срок свидетельства -
Номер записи - 192284
ID в реестре СИ - 1411938
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СИКН №731,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2278 от 2023.10.30 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80982-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части ООО "Транснефть-Балтика", Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
90348-23 |
Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга", Обозначение отсутствует Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
91101-24 |
Система измерений количества и показателей качества нефти № 104 в филиале ООО "Транснефть - Балтика" - "Нефтебаза "Усть-Луга", Обозначение отсутствует Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
91152-24 |
Система измерений количества и показателей качества нефти № 732 в филиале ООО "Транснефть - Балтика" - "Нефтебаза "Усть-Луга", Обозначение отсутствует Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
91260-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-40 Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
91300-24 |
Система измерений количества и показателей качества нефти № 444 ПСП "Кириши", Обозначение отсутствует Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Кто поверяет Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Система измерений количества и показателей качества нефти № 731 в филиале ООО "Транснефть – Балтика" – "Нефтебаза "Усть-Луга" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogC onverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3266 |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 731 в филиале ООО «Транснефть - Балтика» - «Нефтебаза «Усть-Луга», ФР.1.29.2023.46415.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
Изготовитель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
Телефон: +7 (812) 380-62-25
Факс: +7 (812) 660-07-70
E-mail: baltneft@spb.transneft.ru
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2Телефон: (495) 950-87-00, факс: (495) 950-85-97
W eb-сайт: https://metrology.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Правообладатель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб, д. № 11, лит. А
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
-
- объёма нефти с помощью преобразователей расхода (ПР), давления и температуры;
-
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 199, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), резервного БИЛ, двух блоков измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ), блока трубопоршневой поверочной установки (ТПУ) с контрольно-резервной измерительной линией (ИЛ) для поверки и контроля метрологических характеристик (КМХ) ПР. БИЛ состоит из четырёх рабочих ИЛ, резервный БИЛ состоят из четырёх резервных ИЛ.
Особенностью конструкции СИКН является использование резервного БИЛ, контрольно-резервной ИЛ и блока ТПУ для работы с СИКН, расположенных на территории нефтебазы «Усть - Луга».
Рисунок 1 - Общий вид СИКН
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователь расхода жидкости турбинные MVTM Dy 16” |
16128-10 |
|
Преобразователь давления измерительный 3051 |
14061-10 |
|
Преобразователь измерительный 644 |
14683-09 |
|
Термопреобразователь сопротивления платиновый серии 65 |
22257-05 |
|
Преобразователь плотности жидкости измерительный 7835 |
15644-06 |
|
Преобразователь плотности жидкости измерительный модели 7835,7845, 7847 |
52638-13 |
|
Преобразователь плотности и вязкости жидкости измерительный модели 7827 |
15642-06 |
|
Вычислитель расхода жидкости и газа 7951 |
15645-06 |
|
Влагомер нефти поточный УДВН-1пм |
14557-10 |
|
Анализатор серы общей рентгеноабсорбционный в потоке нефти/нефтепродуктов при высоком давлении NEX XT |
47395-17 |
|
Расходомер ультразвуковой UFM 3030 |
48218-11 |
|
Расходомеры UFM 3030 |
32562-09 |
|
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3» |
77871-20 |
|
Установки поверочные трубопоршневые двунаправленные |
20054-06 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
-
- автоматическое вычисление массы брутто нефти (т);
-
- автоматизированное вычисление массы нетто нефти (т);
-
- автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), кинематической вязкости (мм2/с, сСт), динамической вязкости (мПа-с, сП), температуры (°С) и давления (МПа) нефти;
-
- вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
-
- поверку и КМХ ПР по стационарной или передвижной ТПУ;
-
- поверку стационарной ТПУ по передвижной поверочной установке;
-
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
-
- защита информации от несанкционированного доступа.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.
& Транснефть
Филиал ООО «Транснефть - Балтика» -«Нефтебаза «Усть-Луга» Система измерений количества и показателей качества нефти № 731 в филиале ООО «Транснефть - Балтика» -«Нефтебаза «Усть-Луга»
Зав. № 199
2023 г.Рисунок 2 - Информационная табличка СИКН
Таблица 3 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти*, м3/ч |
от 800 до 12000 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа
|
0,2 1,9 |
|
Режим работы СИКН |
периодический |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Физико-химические свойства измеряемой среды:
|
от 0 до +40 от 830 до 895 от 2 до 60 1,0 900 0,05 Не допускается |
|
Параметры электрического питания:
|
220±22, 380±38 50±1 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: а) температура окружающей среды, °С:
б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа |
от -43 до +35 от +10 до +35 от 30 до 80 от 84 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
