Комплексы являются проектно-компонуемыми изделиями, и могут включать в себя каналообразующую аппаратуру с комплектными шкафами (щитами), сервер ПТК, сервер синхронизации частоты и времени, автоматизированные рабочие места (АРМ) и программное обеспечение (ПО).

Цифровые сигналы с выходов приборов учета (далее - ПУ) при помощи технических средств приема-передачи данных поступают на сервер ПТК, где осуществляется обработка измерительной информации по основным измерительным каналам, отображение поступающей информации в единицах контролируемых технологических параметров на мониторе АРМ оператора.

Комплексы относятся к многофункциональным, многоканальным, восстанавливаемым, программируемым устройствам.

ПО комплексов состоит из сервиса сбора данных и Web-приложения.

Сервис сбора данных выполняет функции периодического сбора данных с приборов учета в цифровом формате, преобразования этих данных в показания ПУ в соответствии с их протоколами обмена, сохранения этих данных в централизованное хранилище данных ПТК, генерирование показаний метрик (при наличии) на основе показаний ПУ в соответствии с формулой пересчета, а также синхронизации времени ПУ с системным временем сервера ПТК и управлением реле ограничения мощности для счетчиков электрической энергии (при наличии). Периодичность сбора данных зависит от наличия внешнего питания:. для тех ПУ, у которых оно присутствует, периодичность составляет 1 час, для остальных частота опроса зависит от емкости внутреннего питания (но не реже одного раза в 12 часов).

Web-приложение предоставляет графический интерфейс для управления данными, полученными с помощью сервиса сбора данных, генерирования на основе данных ПУ показаний метрик, управления сущностями системы, получения различного рода отчетов, мониторинга состояния комплексов, управления настройками ограничения мощности, разграничения прав доступа для различных видов ролей и пользователей системы.

По типу контролируемых параметров основные измерительные каналы (ИК) комплексов делятся на четыре типа:

- Каналы измерений потребления электрической энергии: метрики «электричество, кВт/ч», «электричество (день), кВт/ч», «электричество (ночь), кВт/ч»;

- Каналы измерений расхода горячей и холодной воды: метрики «ГВС, м³», «ХВС, м³»;

- Каналы измерений расхода газа: метрики «Газ, м³», «Объем рабочий общий, м³», «Объем стандартный общий, м³»;

- Каналы измерений потребления тепловой энергии: метрики «Тепловая энергия на отопление, Гкал», «Тепловая энергия на охлаждение, Гкал», «Тепловая энергия на горячую воду, Гкал».

Количество того или иного типа основных измерительных каналов в составе комплексов зависит от подключаемого объекта и определяется проектной документацией (опросным листом, техническим решением).

Комплексы выпускаются в основном исполнении и в модификациях ЭнергоАтлас и Ростелеком Ключ, отличающихся набором функций сервиса сбора данных и интерфейсом пользователя.

Комплексы имеют систему обеспечения единого времени (СОЕВ). Для синхронизации шкалы времени СОЕВ в состав комплексов входит сервер синхронизации частоты и времени Sinhron-M500, который синхронизирован по сигналам глобальной навигационной спутниковой системы (ГНСС) ГЛОНАСС с национальной шкалой времени UTC(SU).

Сравнение шкалы времени сервера ПТК с Sinhron-M500 осуществляется встроенным программным обеспечением сервера ПТК с вариативной периодичностью, но не реже 1 раз в 24 часа.

Факт корректировки времени отражается в журнале событий комплексов с указанием времени (включая секунды) корректируемого и корректирующего компонентов в момент, предшествующий коррекции, и величины коррекции.

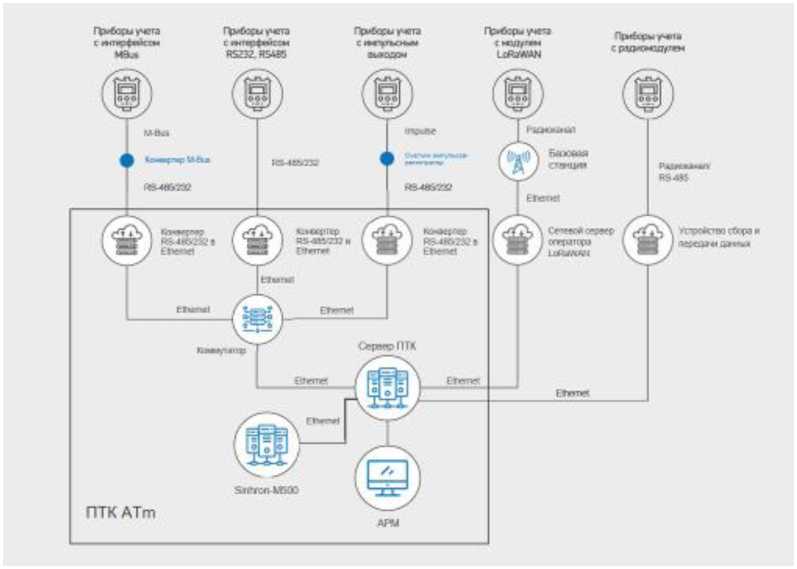

Структурная схема средства измерений приведена на рисунке 1.

Рисунок 1 - Структурная схема средства измерений

Серийный номер комплексов наносится типографским или иным пригодным способом на маркировочную табличку АРМ.

Пломбирование комплексов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

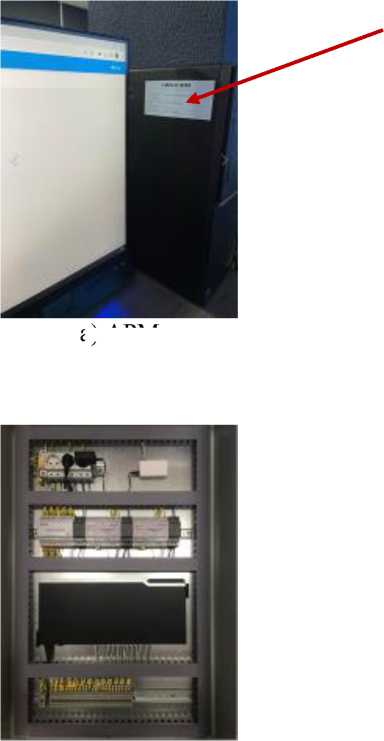

Общий вид средства измерений с указанием места нанесения серийного номера приведен на рисунке 2.

а) АРМ

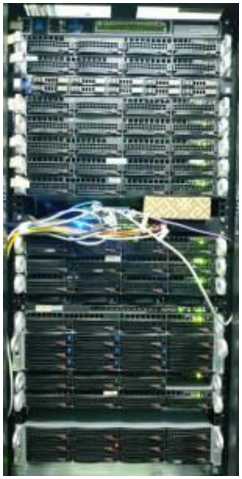

синхронизации частоты и времени

Рисунок 2 - Общий вид средства измерений с указанием места нанесения серийного номера

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
