Сведения о средстве измерений: 91094-24 Системы измерений многофункциональные проводные

Номер по Госреестру СИ: 91094-24
91094-24 Системы измерений многофункциональные проводные
(INON)

Назначение средства измерений:
Системы измерений многофункциональные проводные INON (далее - системы или СИ) предназначены для измерений и регистрации температуры, относительной влажности и абсолютного давления.

сертификация программного обеспечения
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 1
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 2
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 3
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 4
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 5
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 6
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 7
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 8
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 9
Внешний вид. Системы измерений многофункциональные проводные, http://oei-analitika.ru рисунок № 10
Внешний вид.
Системы измерений многофункциональные проводные
Рисунок № 10

Общие сведения

Дата публикации - 23.01.2024
Срок свидетельства - 22.01.2029
Номер записи - 192988
ID в реестре СИ - 1413807
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

DTS-8,

Производитель

Изготовитель - SHENZHEN INON TECHNOLOGY CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Системы измерений многофункциональные проводные (INON)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений SHENZHEN INON TECHNOLOGY CO., LTD.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91093-24
22.01.2029
Системы измерений многофункциональные беспроводные, INON
SHENZHEN INON TECHNOLOGY CO., LTD. (КИТАЙ )
ОТ
МП
1 год
91094-24
22.01.2029
Системы измерений многофункциональные проводные, INON
SHENZHEN INON TECHNOLOGY CO., LTD. (КИТАЙ )
ОТ
МП
1 год

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Системы измерений многофункциональные проводные (INON)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • DTS-8
  • 2 2 2 0 0 0 0 0

    Стоимость поверки Системы измерений многофункциональные проводные (INON)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы имеют метрологически значимое программное обеспечение (ПО), которое устанавливается в основной модуль на заводе-изготовителе во время производственного цикла. ПО предназначено для работы с системой, получения, обработки и архивации данных, их отображения в табличном и графическом виде за заданные временные интервалы, а также для проведения пользовательской калибровки (настройки) системы, при этом настройки, вносимые в систему при пользовательской калибровке, сохраняются в ПО с помощью которого проводилась калибровка, тем самым исключая возможность использования системы после настройки на другом модуле.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Power3000

    Номер версии (идентификационный номер) ПО, не ниже

    1.0.0.0

    Цифровой идентификатор программного обеспечения

    отсутствует

    В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний».


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Валидация» Руководства по эксплуатации на средство измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к системам измерений многофункциональным проводным INON

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-101 - V107 Па»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Стандарт предприятия-изготовителя SHENZHEN INON TECHNOLOGY CO., LTD.

    Правообладатель

    SHENZHEN INON TECHNOLOGY CO., LTD., Китай

    Юридический адрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen

    Телефон/факс: +86-0755-82730062 / 26467660

    E-mail: inon@inon.com.cn

    Web-сайт: www.inon.com.cn

    Изготовитель

    SHENZHEN INON TECHNOLOGY CO., LTD., Китай
    Адрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen
    Телефон/факс: +86-0755-82730062 / 26467660
    E-mail: inon@inon.com.cn
    Web-сайт: www.inon.com.cn

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    SHENZHEN INON TECHNOLOGY CO., LTD., Китай
    Юридический адрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen
    Телефон/факс: +86-0755-82730062 / 26467660
    E-mail: inon@inon.com.cn
    Web-сайт: www.inon.com.cn

    Принцип действия систем измерений многофункциональных проводных INON основан на измерении и регистрации сигналов, поступающих на основной модуль (далее - модуль) от многоканального блока (далее - блок) для подключения первичных преобразователей температуры (далее - первичный преобразователь) в виде термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) и (или) сигналов, поступающих на основной модуль от измерительных датчиков (далее - датчики) температуры и относительной влажности и (или) абсолютного давления.

    Системы измерений многофункциональные проводные INON являются проектно-компонуемыми устройствами и состоят из следующих компонентов:

    • - основного модуля с программным обеспечением (далее - ПО) Power3000;

    • - многоканального блока (без первичных преобразователей или в комплекте с не менее одним первичным преобразователем) и (или) датчика температуры и относительной влажности и (или) датчика абсолютного давления.

    Основной модуль является системным блоком с установленным ПО Power3000, и конструктивно выполнен в виде корпуса из анодированного алюминия с сенсорным дисплеем, внутренней аккумуляторной батареей, кнопкой питания, разъемами для подключения/регистрации блока/датчиков, разъемом для подключения внешнего питания, а также разъемами USB, RJ45, HDMI и др.

    Основной модуль изготавливается следующих моделей: P2, P3, различающиеся

    техническим характеристикам.

    Многоканальные блоки конструктивно выполнены в корпусе из анодированного алюминия в виде аналого-цифрового преобразователя с измерительными каналами для подключения первичных преобразователей температуры (термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП)) с помощью винтовых клемм, а также сменного удлинительного кабеля с коннектором для подключения к основному модулю системы.

    Многоканальное блоки могут применяться в комплекте с ТС и (или) ТП утверждённых типов и изготавливаются следующих моделей: TAM8, TAM16, различающиеся техническим характеристикам.

    Первичные преобразователи температуры для многоканальных блоков системы изготавливаются в виде термопреобразователей сопротивления (ТС) с 3-х или 4-х проводной схемой соединения и номинальной статической характеристикой преобразования (НСХ) типа «Pt100» или «Pt1000» по ГОСТ 6651-2009, либо в виде термоэлектрических преобразователей (ТП) с НСХ типа «T», «K» или «J» по ГОСТ Р 8.585-2001.

    Первичные преобразователи температуры для многоканальных блоков системы изготавливаются следующих моделей: WRS, FWRS, WTS, DRS, DTS, SWTS, SDTS, HDRS-850, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

    Модель WRS изготавливается следующих исполнений: WRS-6, WRS-8, WRS-10, WRS-12, WRS-15, WRS-20, WRS-25, различающиеся техническим характеристикам.

    Модель FWRS изготавливается следующих исполнений: FWRS-6, FWRS-8, FWRS-10, FWRS-12, FWRS-15, FWRS-20, FWRS-25, различающиеся техническим характеристикам.

    Модель WTS изготавливается следующих исполнений: WTS-6, WTS-8, WTS-10, WTS-12, WTS-15, WTS-20, WTS-25, различающиеся техническим характеристикам.

    Модель DRS изготавливается следующих исполнений: DRS-6, DRS-8, DRS-10, DRS-12, DRS-15, DRS-20, DRS-25, различающиеся техническим характеристикам.

    Модель DTS изготавливается следующих исполнений: DTS-6, DTS-8, DTS-10, DTS-12, DTS-15, DTS-20, DTS-25, различающиеся техническим характеристикам.

    Модель SWTS изготавливается следующих исполнений: SWTS-6, SWTS-8, SWTS-10, SWTS-12, SWTS-15, SWTS-20, SWTS-25, различающиеся техническим характеристикам.

    Модель SDTS изготавливается следующих исполнений: SDTS-6, SDTS-8, SDTS-10, SDTS-12, SDTS-15, SDTS-20, SDTS-25, различающиеся техническим характеристикам.

    Модель HDRS-850 изготавливается следующих исполнений: HDRS-850-5, HDRS-850-8, HDRS-850-10, различающиеся техническим характеристикам.

    Системы изготавливаются с калибровкой (настройкой) или без калибровки (настройки) многоканального блока в комплекте с ТС или ТП. Системы с калибровкой или без калибровки отличаются друг от друга по метрологическим характеристикам. Информация о наличии/отсутствии калибровки (настройки) приведена в паспорте на систему и (или) в сведениях о поверке в Федеральном информационном фонде по обеспечению единства измерений.

    Датчики температуры и относительной влажности конструктивно выполнены в виде сменного аналого-цифрового преобразователя с измерительными сенсорами в корпусе из нержавеющей стали цилиндрической формы и удлинительного кабеля с коннектором для подключения к основному модулю системы.

    Датчики температуры и относительной влажности изготавливаются следующей модели: THS20.

    Модель THS20 изготавливается следующего исполнения: THS20-5.

    Датчики давления конструктивно выполнены в виде несменного аналого-цифрового преобразователя с измерительным сенсором в корпусе из нержавеющей стали цилиндрической формы и удлинительного кабеля с коннектором для подключения к основному модулю системы.

    Датчики давления изготавливаются следующей модели: DPS.

    Модель DPS изготавливается следующего исполнения: DPS-5.

    Фотографии общего вида основных модулей приведены на рисунках 1-2.

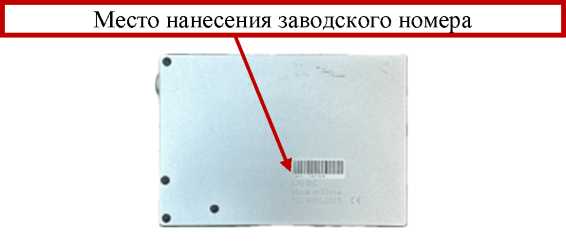

    Фотографии общего вида многоканальных блоков для первичных преобразователей температуры (ТС и (или) ТП) приведены на рисунках 3-5.

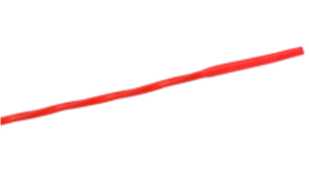

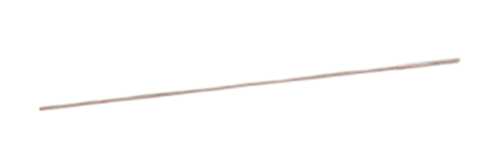

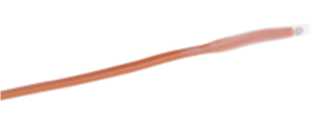

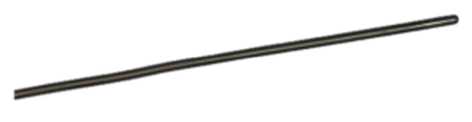

    Фотографии общего вида первичных преобразователей температуры (ТС и (или) ТП) для многоканальных блоков приведены на рисунках 6-11.

    Фотография общего вида датчиков температуры и относительной влажности приведена на рисунке 12.

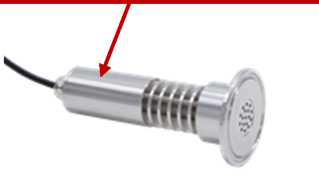

    Фотография общего вида датчиков абсолютного давления приведена на рисунке 13.

    Заводские номера компонентов системы в виде буквенно-цифровых кодов, состоящих из арабских цифр и (или) латинских букв, наносятся на корпуса компонентов способом, принятым на предприятии-изготовителе, и (или) индицируются на основном модуле при сканировании (добавлении) компонентов в систему.

    Пломбирование систем не предусмотрено.

    Конструкция систем не предусматривает нанесение знака поверки на средство измерений.

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

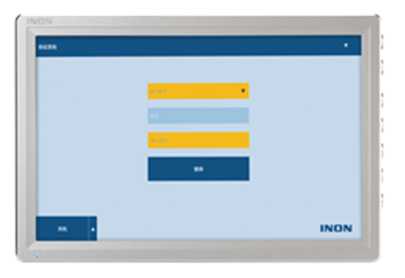

    Рисунок 1 - Общий вид основных модулей моделей P2, P3

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

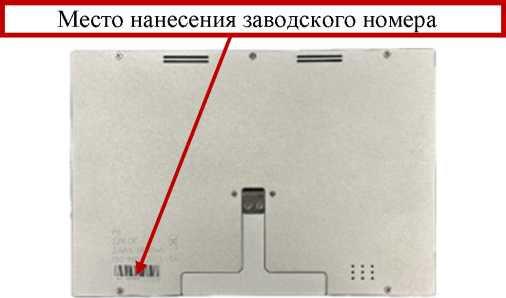

    Рисунок 2 - Общий вид места нанесения заводского номера модулей моделей P2, P3

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 3- Общий вид многоканальных блоков модели TAM8

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 4- Общий вид многоканальных блоков модели TAM16

    Место нанесения заводского номера

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 5 - Общий вид места нанесения заводского номера у многоканальных блоков моделей TAM8, TAM16

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 6 - Общий вид первичных преобразователей температуры моделей WRS, FWRS

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 7 - Общий вид первичных преобразователей температуры моделей WTS, DTS

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 8 - Общий вид первичных преобразователей температуры моделей DRS, DTS

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 9 - Общий вид первичных преобразователей температуры модели SWTS

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 10 - Общий вид первичных преобразователей температуры модели SDTS

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 11 - Общий вид первичных преобразователей температуры модели HDRS-8 5 0

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 12 - Общий вид датчиков температуры и относительной влажности модели THS20

    Место нанесения заводского номера

    Внешний вид. Системы измерений многофункциональные проводные (INON), http://oei-analitika.ru

    Рисунок 13 - Общий вид датчиков давления

    модели DPS


    Таблица 15-

    Наименование

    Количество

    Примечание

    Основной модуль

    1 шт.

    -

    Многоканальный блок для первичных преобразователей

    в соответствии с заказом

    -

    Первичный преобразователь для многоканального блока

    в соответствии с заказом

    -

    Датчик температуры и относительной влажности

    в соответствии с заказом

    -

    Датчик абсолютного давления

    в соответствии с заказом

    -

    Кабель питания основного модуля

    1 шт.

    -

    Паспорт

    1 экз.

    -

    Руководство по эксплуатации (на русском языке)

    1 экз.

    -


    Метрологические и основные технические характеристики систем при использовании многоканальных блоков без первичных преобразователей приведены в таблице 2.

    Метрологические характеристики систем при использовании многоканальных блоков в комплекте с первичными преобразователями приведены в таблице 3.

    Основные технические характеристики первичных преобразователей систем для многоканальных блоков приведены в таблицах 4-11.

    Метрологические и основные технические характеристики систем при использовании датчиков температуры и относительной влажности приведены в таблице 12.

    Метрологические и основные технические характеристики систем при использовании датчиков давления приведены в таблице 13.

    Основные технические характеристики модулей систем приведены в таблице 14.

    Таблица 2 - Метрологические и основные технические характеристики систем при использовании многоканальных блоков без первичных преобразователей

    Наименование характеристики

    Значение

    (в зависимости от модели)(1)

    Модель

    TAM8

    TAM16

    Диапазон измерений температуры (в зависимости от типа входных сигналов), °С:

    - для ТС типов «Pt100», «Pt1000» по ГОСТ 6651-

    от -196 до +850;

    от -196 до +850;

    2009

    от -196 до 0;

    от -196 до 0;

    от -60 до 0;

    от -60 до 0;

    от -60 до +60;

    от -60 до +60;

    от 0 до +60;

    от 0 до +60;

    от 0 до +200;

    от 0 до +200;

    от 0 до +400;

    от 0 до +400;

    от 0 до +650;

    от 0 до +650;

    от 0 до +850

    от 0 до +850

    - для ТП типа «T» по ГОСТ Р 8.585-2001

    от -196 до +400;

    от -196 до +400;

    от -196 до 0;

    от -196 до 0;

    от -60 до 0;

    от -60 до 0;

    от -60 до +60;

    от -60 до +60;

    от 0 до +60;

    от 0 до +60;

    от 0 до +200;

    от 0 до +200;

    от 0 до +400

    от 0 до +400

    - для ТП типа «K» по ГОСТ Р 8.585-2001

    от -100 до +300;

    от -100 до +300;

    от -80 до +200;

    от -80 до +200;

    от -50 до +200;

    от -50 до +200;

    от -100 до 0;

    от -100 до 0;

    от -80 до 0;

    от -80 до 0;

    от -50 до 0;

    от -50 до 0;

    от 0 до +200;

    от 0 до +200;

    от 0 до +300

    от 0 до +300

    - для ТП типа «J» по ГОСТ Р 8.585-2001

    от 0 до +300

    от 0 до +300

    Наименование характеристики

    Значение

    (в зависимости от модели)(1)

    Модель

    TAM8

    TAM16

    Диапазон (режим) индикации температуры устанавливаемый на модуле системы (в зависимости от типа входных сигналов), °С:

    - для ТС типов «Pt100», «Pt1000» по ГОСТ 66512009

    от -150 до +500; от -150 до +850; от -200 до +850

    от -150 до +500; от -150 до +850; от -200 до +850

    - для ТП типа «Т» по ГОСТ Р 8.585-2001

    от -150 до +400

    от -150 до +400

    - для ТП типа «К» по ГОСТ Р 8.585-2001

    от -150 до +500; от -150 до +850; от -270 до +1372

    от -150 до +500; от -150 до +850; от -270 до +1372

    - для ТП типа «J» по ГОСТ Р 8.585-2001

    от -150 до +500; от -150 до +850; от -150 до +1200

    от -150 до +500; от -150 до +850; от -150 до +1200

    Пределы допускаемой абсолютной погрешности измерений температуры

    (в зависимости от типа входных сигналов), °C:

    - для ТС типов «Pt100», «Pt1000» по ГОСТ 66512009

    ±0,1; ±0,2; ±0,5; ±1,0

    ±0,1; ±0,2; ±0,5; ±1,0

    - для ТП типа «Т» по ГОСТ Р 8.585-2001(2)

    ±1,0; ±2,5; ±5,0

    ±1,0; ±2,5; ±5,0

    - для ТП типа «К» по ГОСТ Р 8.585-2001(2)

    ±1,0; ±2,5; ±5,0

    ±1,0; ±2,5; ±5,0

    - для ТП типа «J» по ГОСТ Р 8.585-2001(2)

    ±1,0; ±2,5; ±5,0

    ±1,0; ±2,5; ±5,0

    Разрешающая способность, °С

    0,01

    0,01

    Количество измерительных каналов для подключения первичных преобразователей, шт.

    8

    16

    Г абаритные размеры блока (длинахширинахвысота), мм, не более

    180x125x25

    180x125x25

    Масса, г, не более

    350

    500

    Средняя наработка на отказ, ч, не менее

    40000

    40000

    Средний срок службы, лет, не менее

    8

    8

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от +5 до +50

    90 (без конденсации)

    от +5 до +50

    90 (без конденсации)

    Примечания:

    • (1) - Тип входных сигналов, диапазон измерений температуры и пределы допускаемой абсолютной погрешности измерений температуры определяются заказом и приведены в паспорте на систему (только при отсутствии первичных преобразователей в составе системы).

    • (2) - С учетом компенсации холодного спая.

    Модель первичного преобразователя

    Тип НСХ первичного преобразователя

    В соответствии с документом

    Диапазон измерений температуры, °С(1)

    Пределы допускаемой абсолютной погрешности измерений систем при использовании многоканальных блоков в комплекте с первичными преобразователями, °С(1)(2)

    с калибровкой (настройкой)

    без калибровки (настройки)

    WRS

    Pt100 (3-х пр. схема соед.)

    ГОСТ

    6651-2009

    от -196 до +200; от -196 до 0; от -60 до 0;

    от -60 до +60; от 0 до +60; от 0 до +200

    ±0,1 (от 0 °C до +200 °C); ±0,3 (от -60 °C до 0 °C не включ.);

    ±0,5 (от -196 °C до -60 °C не включ.)

    ±1,0

    FWRS

    Pt100 (3-х пр. схема соед.)

    ГОСТ

    6651-2009

    от -196 до +200; от -196 до 0; от -60 до 0;

    от -60 до +60; от 0 до +60; от 0 до +200

    ±0,1 (от 0 °C до +200 °C); ±0,3 (от -60 °C до 0 °C не включ.);

    ±0,5 (от -196 °C до -60 °C не включ.)

    ±1,0

    WTS

    T

    ГОСТ Р

    8.585-2001

    от -196 до +200; от -196 до 0; от -60 до 0;

    от -60 до +60; от 0 до +60; от 0 до +200

    ±0,3 (от -60 °C до +60 °C включ.); ±0,6 (в остальном диапазоне)

    ±2,0

    (от -40 °C до +200 °C);

    ±4,0

    (от -196 °C до -40 °C не включ.)

    DRS

    Pt100

    (3-х пр. схема

    соед.)

    ГОСТ

    6651-2009

    от 0 до +400

    ±0,4

    ±1,5

    DTS

    T

    ГОСТ Р

    8.585-2001

    от 0 до +400

    ±0,5

    ±3,0

    SWTS

    K

    ГОСТ Р

    8.585-2001

    от -100 до +200; от -80 до +200; от -50 до +200;

    от -100 до 0; от -80 до 0;

    ±0,5; ±0,8; ±1,0 (от -50 °C до +200 °C);

    ±0,8; ±1,0; ±1,5

    (от -100 °C

    ±3,5

    Модель первичного преобразователя

    Тип НСХ первичного преобразователя

    В соответствии с документом

    Диапазон измерений температуры, °С(1)

    Пределы допускаемой абсолютной погрешности измерений систем при использовании многоканальных блоков в комплекте с первичными преобразователями, °С(1)(2)

    с калибровкой (настройкой)

    без калибровки (настройки)

    от -50 до 0; от 0 до +200

    до -50 °C не включ.)

    SDTS

    K

    ГОСТ Р

    8.585-2001

    от 0 до +300

    ±0,5; ±0,8; ±1,0

    ±3,5

    HDRS

    Pt100

    (3-х пр. схема соед.)

    ГОСТ

    6651-2009

    от 0 до +850; от 0 до +200; от 0 до +400; от 0 до +650

    ±0,1; ±0,4; ±0,8; ±1,8

    (от 0 °C до +200 °C включ.);

    ±0,4; ±0,8; ±1,8 (св. +200 °C до +400 °C включ.);

    ±0,8; ±1,8 (св. +400 °C до +650 °C включ.);

    ±1,8 (св. +650 °C до +850 °C включ.);

    ±1,0

    (от 0 °C до 200 °C включ.) ±2,5

    (св. 200 °C до 850 °C)

    Примечания:

    (1) - Модель первичного преобразователя, диапазон измерений температуры и пределы допускаемой абсолютной погрешности

    измерений температуры определяются заказом и приведены в паспорте на систему.

    (2) - Информация о наличии/отсутствии калибровки (настройки) определяется заказом и приведена в паспорте на систему.

    Наименование характеристики

    Значение

    Модель

    WRS

    Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

    - для WRS-6

    4x6000

    - для WRS-8

    4x8000

    - для WRS-10

    4x10000

    - для WRS-12

    4x12000

    - для WRS-15

    4x15000

    - для WRS-20

    4x20000

    - для WRS-25

    4x25000

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -196 до +200

    - относительная влажность воздуха, %, не более

    100

    Таблица 5 - Основные технические характеристики первичных преобразователей модели FWRS

    Наименование характеристики

    Значение

    Модель

    FWRS

    Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

    - для FWRS-6

    3x6000

    - для FWRS-8

    3x8000

    - для FWRS-10

    3x10000

    - для FWRS-12

    3x12000

    - для FWRS-15

    3x15000

    - для FWRS-20

    3x20000

    - для FWRS-25

    3x25000

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -196 до +200

    - относительная влажность воздуха, %, не более

    100

    Наименование характеристики

    Значение

    Модель

    WTS

    Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

    - для WTS-6

    3x6000

    - для WTS-8

    3x8000

    - для WTS-10

    3x10000

    - для WTS-12

    3x12000

    - для WTS-15

    3x15000

    - для WTS-20

    3x20000

    - для WTS-25

    3x25000

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -196 до +200

    - относительная влажность воздуха, %, не более

    100

    Таблица 7 - Основные технические характеристики первичных преобразователей модели DRS

    Наименование характеристики

    Значение

    Модель

    DRS

    Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

    - для DRS-6

    3,5x6000

    - для DRS-8

    3,5x8000

    - для DRS-10

    3,5x10000

    - для DRS-12

    3,5x12000

    - для DRS-15

    3,5x15000

    - для DRS-20

    3,5x20000

    - для DRS-25

    3,5x25000

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    - температура окружающей среды, °С

    от 0 до +400

    - относительная влажность воздуха, %, не более

    90 (без конденсации)

    Наименование характеристики

    Значение

    Модель

    DTS

    Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

    - для DTS-6

    2,8x6000

    - для DTS-8

    2,8x8000

    - для DTS-10

    2,8x10000

    - для DTS-12

    2,8x12000

    - для DTS-15

    2,8x15000

    - для DTS-20

    2,8x20000

    - для DTS-25

    2,8x25000

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    - температура окружающей среды, °С

    от 0 до +400

    - относительная влажность воздуха, %, не более

    90 (без конденсации)

    Таблица 9 - Основные технические характеристики первичных преобразователей модели SWTS

    Наименование характеристики

    Значение

    Модель

    SWTS

    Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

    - для SWTS-6

    2x6000

    - для SWTS-8

    2x8000

    - для SWTS-10

    2x10000

    - для SWTS-12

    2x12000

    - для SWTS-15

    2x15000

    - для SWTS-20

    2x20000

    - для SWTS-25

    2x25000

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -100 до +200

    - относительная влажность воздуха, %, не более

    100

    Таблица 10 - Основные технические характеристики первичных преобразователей модели SDTS

    Наименование характеристики

    Значение

    Модель

    SDTS

    Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

    - для SDTS-6

    2x6000

    - для SDTS-8

    2x8000

    - для SDTS-10

    2x10000

    - для SDTS-12

    2x12000

    - для SDTS-15

    2x15000

    - для SDTS-20

    2x20000

    - для SDTS-25

    2x25000

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    - температура окружающей среды, °С

    от 0 до +300

    - относительная влажность воздуха, %, не более

    100

    Таблица 11 - Основные технические характеристики первичных преобразователей модели HDRS-850

    Наименование характеристики

    Значение

    Модель

    HDRS-850

    Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

    - для SWTS-5

    3x6500

    - для SWTS-8

    3x8500

    - для SWTS-10

    3x10500

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    - температура окружающей среды, °С

    от 0 до +200

    - относительная влажность воздуха, %, не более

    100

    Таблица 12 - Метрологические и основные технические характеристики систем при использовании датчиков температуры и относительной влажности модели THS20

    Наименование характеристики

    Значение

    Модель

    THS20

    Диапазон измерений температуры, °С

    от +15 до +35

    Диапазон индикации температуры, °С

    от 0 до +100

    Пределы допускаемой абсолютной погрешности измерений температуры, °C

    ±0,5

    Диапазон измерений относительной влажности окружающего воздуха, %

    от 20 до 90

    Диапазон индикации относительной влажности окружающего воздуха, %

    от 0 до 100

    Пределы допускаемой абсолютной погрешности измерений относительной влажности окружающего воздуха, %

    ±3,5

    Разрешающая способность при измерении температуры, °С

    0,01

    Разрешающая способность при измерении относительной влажности окружающего воздуха, %

    0,01

    Г абаритные размеры измерительной части датчика (диаметрхдлина), мм, не более

    16x84

    Габаритные размеры кабеля датчика (диаметрхдлина), мм, не более

    4x5000

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от +15 до +35

    98 (без конденсации)

    Таблица 13 - Метрологические и основные технические характеристики систем при использовании датчиков давления модели DPS

    Наименование характеристики

    Значение

    Модель

    DPS

    Диапазон измерений абсолютного давления, кПа

    от 0,1 до 500

    Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений абсолютного давления, %

    ±0,25

    Разрешающая способность при измерении давления, кПа

    0,01

    Габаритные размеры (диаметрхвысота), мм, не более

    50,5x120

    Масса, г, не более (без учета массы кабеля)

    280

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от +5 до +50

    95 (без конденсации)

    Таблица 14 - Основные технические характеристики модулей систем

    Наименование характеристики

    Значение

    (в зависимости от модели)

    Модель

    P2

    P3

    Количество портов «GC» для работы с компонентами систем, шт.

    4

    5

    Количество портов «R» для регистрации компонентов систем, шт.

    1

    1

    Количество портов «S/А» для компонентов систем, шт.

    1

    1

    Габаритные размеры (ширинахвысотахглубина), мм, не более

    252x170x36

    303x206x40

    Масса, г, не более

    1500

    2000

    Напряжение питания системы, В

    12

    Напряжение питающей сети, В

    от 198 до 242

    Частота питающей сети, Г ц

    от 49 до 51

    Средняя наработка на отказ, ч, не менее

    40 000

    Средний срок службы, лет, не менее

    8

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    от +5 до +50

    90 (без конденсации)


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
