Номер по Госреестру СИ: 91067-24
91067-24 Термометры многоточечные
(BJZT-IV)

Внешний вид.
Термометры многоточечные
Рисунок № 1

Внешний вид.
Термометры многоточечные
Рисунок № 2

Внешний вид.
Термометры многоточечные
Рисунок № 3
Программное обеспечение
ИП термометра содержит встроенное, метрологически значимое, программное обеспечение (ПО), которое представляет собой микропрограмму, встроенную в аппаратное устройство ИП. Микропрограмма осуществляет функции приема аналогового сигнала, преобразования измерительной информации и передачи цифрового сигнала.
Идентификационные данные (признаки) ПО для ИП термометра с выходным сигналом по протоколу HART приведены в таблице 2, по протоколу MODBUS RTU - в таблице 3.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BJZT-IV HART |
Номер версии (идентификационный код) ПО, не ниже |
BJZT IV Pt V5 |
Цифровой идентификатор ПО |
отсутствует |
Таблица 3
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BJZT-IV RS 485 |
Номер версии (идентификационный код) ПО, не ниже |
BJZT-IV-RS485-Pt V3 |
Цифровой идентификатор ПО |
отсутствует |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Международный стандарт МЭК 60751 (2022) Промышленные платиновые термометры сопротивления и температурные датчики;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя JOYO M&C Technology Co., Ltd, Китай.
ПравообладательJOYO M&C Technology Co., Ltd, Китай
Адрес: 1602, Shifeng Guoji Building, No.19 Yacheng Yili, Chaoyang District, Beijing China 100123
Телефон/факс: +86-10-6542-1356 / +86-10-6542-2881
Web-сайт: www.joyo-mc.com
E-mail: info@joyotec.com
Изготовитель
JOYO M&C Technology Co., Ltd, КитайАдрес: 1602, Shifeng Guoji Building, No.19 Yacheng Yili, Chaoyang District, Beijing China 100123
Телефон/факс: +86-10-6542-1356 / +86-10-6542-2881
Web-сайт: www.joyo-mc.com
E-mail: info@joyotec.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
JOYO M&C Technology Co., Ltd, КитайАдрес: 1602, Shifeng Guoji Building, No.19 Yacheng Yili, Chaoyang District, Beijing China 100123
Телефон/факс: +86-10-6542-1356 / +86-10-6542-2881
Web-сайт: www.joyo-mc.com
E-mail: info@joyotec.com
Принцип измерения термометров основан на явлении изменения электрического сопротивления платинового чувствительного элемента (ЧЭ) при изменении его температуры.
Термометр многоточечный BJZT-IV состоит из измерительного преобразователя (ИП) и первичных преобразователей температуры (ППТ). ИП находится внутри алюминиевого корпуса со смотровым окном из закаленного стекла и монтируется снаружи резервуара или емкости. ППТ представляет собой гибкий гофрированный шланг в защитной оболочке из нержавеющей стали с крепежными элементами, измерительной частью, содержащей равномерно распределенные по длине ЧЭ, и анкером на конце троса. ППТ монтируется на фланец при помощи защитной гильзы или непосредственно в резервуар с измеряемым продуктом. В нижней части ППТ может находиться емкостной датчик уровня подтоварной воды, предназначенный для индикации текущего состояния уровня границы раздела жидких сред в диапазоне значений от 0 до 400 мм.
Чувствительный элемент ППТ представляет собой термопреобразователь сопротивления (ТС) с НСХ типа «Pt100» по ГОСТ 6651-2009 / МЭК 60751 (2022).
Информация об измеренной температуре в виде аналогового сигнала поступает в ИП, содержащий нормирующие и аналого-цифровые преобразователи, далее ИП формирует выходной цифровой код по протоколам HART или MODBUS RTU, передающийся по контактному проводу (витая пара) для дальнейшей обработки или индикации на внешнем устройстве.
Структура и расшифровка кода заказа термометров приведена на рисунке 1 и в таблице 1.
BJZT-IV |
ш щ |
XХ |
XХХ | |
1 |
2 3 |
4 |
5 |
Рисунок 1 - Структура кода заказа термометров многоточечных BJZT-IV
Таблица 1 - Расшифровка структуры кода заказа
Позиция |
Описание |
Код |
1 |
Обозначение средства измерений |
BJZT-IV |
2 |
Протокол передачи данных: - HART - MODBUS RTU |
Hart RS485 |
3 |
Режим измерений:
|
Pt PtW |
4 |
Количество ЧЭ |
от 9 до 16 |
5 |
Общая длина сенсора, м |
от 2,5 до 32 |

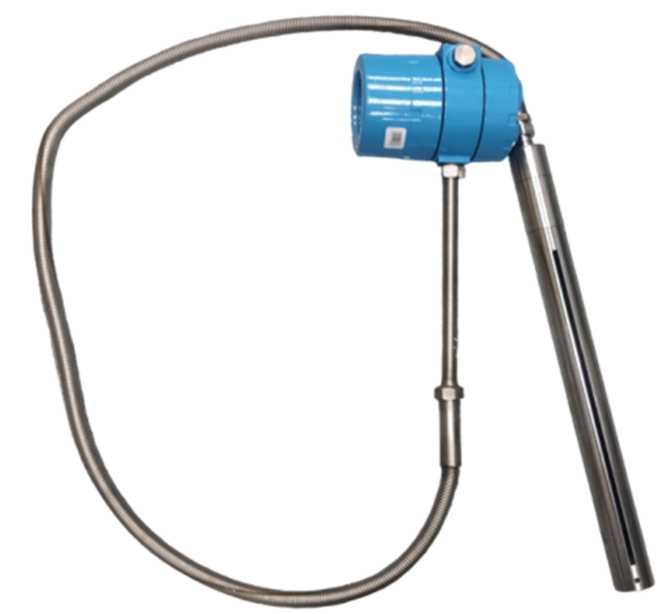

Фотографии общего вида термометра многоточечного BJZT-IV приведены на рисунке 2.

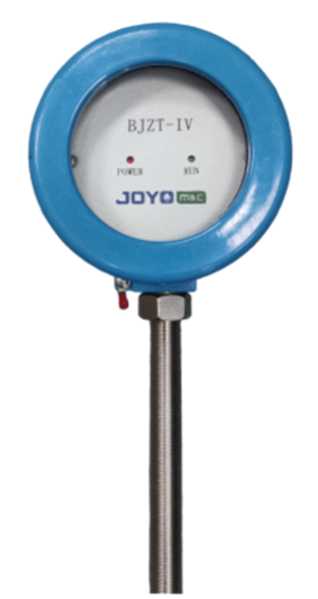

Заводской (серийный) номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд, прикрепляемый к верхней стороне корпуса ИП. Фотография общего вида ИП термометра с указанием места нанесения заводского номера (серийного) приведена на рисунке 3.

Рисунок 2 - Общий вид термометра многоточечного BJZT-IV

Место нанесения заводского (серийного) номера

Рисунок 3 - Общий вид термометра многоточечного BJZT-IV с указанием места нанесения заводского (серийного) номера.
Конструкция термометров предусматривает возможность нанесения знака поверки на корпус ИП.
Пломбирование термометров проводится посредством пломбирования съемной (откручивающейся) части корпуса ИП.
Таблица 5
Наименование |
Обозначение |
Количество |
Термометр многоточечный |
BJZT-IV |
1 шт. |
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Паспорт (на русском языке) |
- |
1 экз. |
Таблица 4
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -40 до +90 |
Пределы допускаемой основной абсолютной погрешности измерений температуры (при температуре окружающей среды от +18 до +28 °С):
|
и- н о |
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от +(23±5) °С, °С / 10 °С |
±0,03 |
Разрешение при измерении температуры, °С |
0,01 |
Напряжение питания постоянного тока, В:
|
24 от 6 до 32 |
Рабочие условия эксплуатации:
|
от -40 до +70 90 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X |
Габаритные размеры, мм - ИП - ППТ |
0130x174 026х(от 100 до 32000) |
Масса, кг, не более |
15 |
Средняя наработка на отказ, ч |
120000 |
Срок службы, лет, не менее |
15 |
