Номер по Госреестру СИ: 91013-24
91013-24 Комплексы георадарные скоростные
(ОКО-3)
Назначение средства измерений:
Комплексы георадарные скоростные ОКО-3 (далее - георадары) предназначены для измерений толщины конструктивных слоев автомобильных и железных дорог при проведении скоростного мониторинга автодорожных покрытий и железнодорожного полотна.
Внешний вид.
Комплексы георадарные скоростные
Рисунок № 1
Внешний вид.
Комплексы георадарные скоростные
Рисунок № 2
Внешний вид.
Комплексы георадарные скоростные
Рисунок № 3
Внешний вид.
Комплексы георадарные скоростные
Рисунок № 4
Общие сведения
Дата публикации - 17.01.2024
Срок свидетельства - 16.01.2029
Номер записи - 192916
ID в реестре СИ - 1413560
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АБ-2000РЗ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Логические системы" (ООО "ЛогиС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№67 от 2024.01.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы георадарные скоростные (ОКО-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Логические системы" (ООО "ЛогиС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73903-19 08.02.2029 |
Регистраторы сейсмических сигналов, "Дельта-03" Общество с ограниченной ответственностью "Логические системы" (ООО "ЛогиС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79173-20 11.09.2025 |
Приборы радиотехнические подповерхностного зондирования (георадары), ОКО-3 Общество с ограниченной ответственностью "Логические системы" (ООО "ЛогиС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91013-24 16.01.2029 |
Комплексы георадарные скоростные, ОКО-3 Общество с ограниченной ответственностью "Логические системы" (ООО "ЛогиС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Комплексы георадарные скоростные (ОКО-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы георадарные скоростные (ОКО-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Георадары имеют программное обеспечение (ПО), устанавливаемое на ПЭВМ. ПО СИ является неразделенным. ПО служит для обработки и отображения результатов измерений. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GeoScan32 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Подготовка георадарного комплекса к измерениям» руководства по эксплуатации «Комплекс георадарный скоростной ОКО-3».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ИТЛЯ.464418.005ТУ «Комплекс георадарный скоростной ОКО-3». Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Логические системы» (ООО «ЛогиС») ИНН 7729536152
Юридический адрес: 117342, г. Москва, ул. Бутлерова, д. 17Б, эт. 2, помещ. XI, ком. 60Е, оф. 211 Телефон: +7(495) 221-75-58 E-mail: info@logsys.ru
Web-сайт: www.logsys.ru
Изготовитель
Общество с ограниченной ответственностью «Логические системы» (ООО «ЛогиС») ИНН 7729536152
Адрес: 117342, г. Москва, ул. Бутлерова, д. 17Б, эт. 2, помещ. XI, ком. 60Е, оф. 211 Телефон: +7(495) 221-75-58
E-mail: info@logsys.ru
Web-сайт: www.logsys.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7(495)544-00-00 Факс: +7(499)124-99-96Web-сайт: rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Логические системы» (ООО «ЛогиС») ИНН 7729536152
Юридический адрес: 117342, г. Москва, ул. Бутлерова, д. 17Б, эт. 2, помещ. XI, ком. 60Е, оф. 211 Телефон: +7(495) 221-75-58 E-mail: info@logsys.ru
Web-сайт: www.logsys.ru
Георадары состоят из следующих основных узлов: блока управления, антенного блока, датчика перемещений, блока питания, ПЭВМ и вспомогательных принадлежностей.
Принцип действия георадаров основан на явлении отражения электромагнитных волн от границ раздела сред, на которых меняется диэлектрическая проницаемость среды. Передающая антенна комплекса излучает электромагнитные импульсы малой длительности. Излученный импульс отражается от находящихся в среде объектов или неоднородностей, имеющих отличную от среды диэлектрическую проницаемость, и поступает на приемную антенну, формируя сигнал, содержащий в себе комбинацию исходного сигнала и сигналов, отраженных от границ среды и обнаруженных неоднородностей. Расстояние до обнаруженной неоднородности или объекта определяется по времени прохождения волны в среде.
Георадары позволяют определять толщину и состав конструктивных элементов железнодорожной насыпи, диагностировать образование просадок в слоях балластной призмы или естественного основания, определять геометрию кровли основания, создавать планы и схемы подземных коммуникаций, пересекающих железнодорожную насыпь.
Георадары выпускаются в исполнениях, зависящих от комплекта поставки антенных блоков. Антенные блоки выпускаются в следующих модификациях: АБ-2000Р3, АБ-1700Р3, АБ-1000РТ3, АБ-400Р3, АБ-700/2000Р3, АБ-2000РС3, АБ-1700РС3, АБ-1000РС3 7, АБ-700МС3, АБ-400РС3, АБ-700/2000РС3, АБ-150МС3. Блоки управления выпускаются в одно-, двух- и шестиканальном исполнении.
Нанесение знака поверки на георадары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений расположен на блоке управления в виде цифрового трехсимвольного значения, нанесенного на задний торец методом травления. Антенные блоки промаркированы в виде маркировочной таблички (рисунок 2), где указаны заводской номер, модификация, наименование и логотип товарного знака изготовителя и страна изготовителя.
Общий вид георадаров с указанием мест пломбировки от несанкционированного доступа и мест размещения маркировочных табличек приведен на рисунке 1.
б) АБ-1700РЗ
(АБ-1700РСЗ)
в) АБ-1000РТЗ (АБ-1000РСЗ)
г) АБ-700МСЗ
а) АБ-2000РЗ
(АБ-2000РСЗ)
1 3
3 1
2
2
д) АБ-700/2000РЗ
(АБ-700/2000РСЗ)
е) АБ-400РЗ
(АБ-400РСЗ)
ж) АБ-150МСЗ
з) БУ

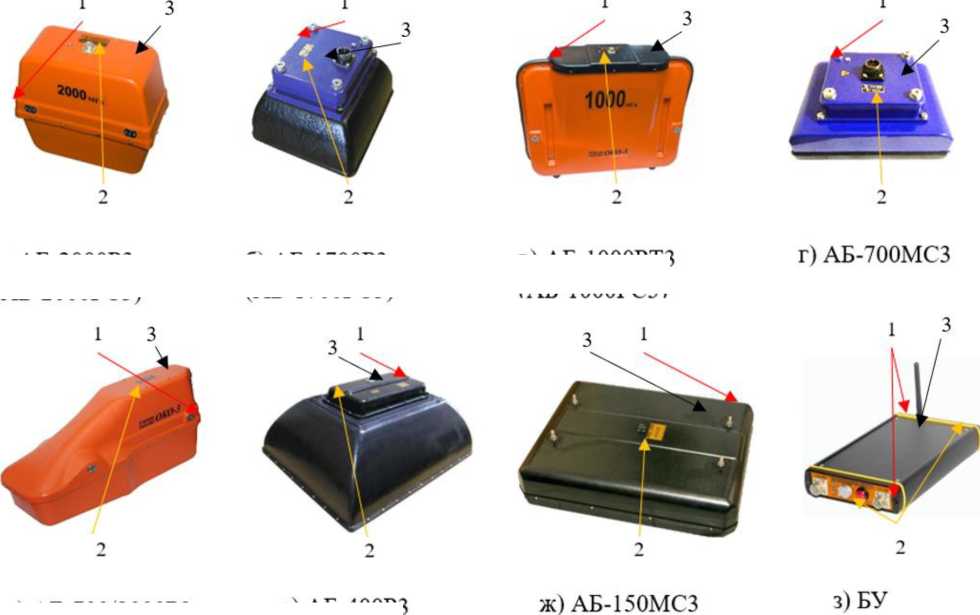

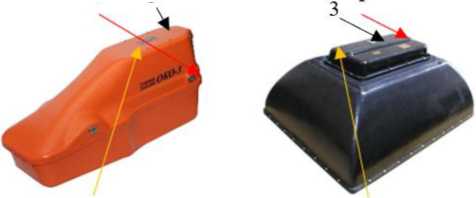

Рисунок 1 - Общий вид средства измерений ( а) антенный блок АБ-2000Р3, АБ-2000РС3; б) антенный блок АБ-1700Р3, АБ-1700РС3; в) антенный блок АБ-1000РТ3, АБ-1000РС3; г) антенный блок АБ-700МС3; д) антенный блок АБ-700/2000Р3, АБ-700/2000РС3; е) антенный блок АБ-400Р3, АБ-400РС3; ж) антенный блок АБ-150МС3, з) блок управления; 1) место пломбировки; 2) маркировочная табличка; 3) место нанесения знака утверждения типа)
