Сведения о средстве измерений: 90792-23 Измерители давления

Номер по Госреестру СИ: 90792-23
90792-23 Измерители давления
(Testo)

Назначение средства измерений:
Измерители давления Testo предназначены для измерений избыточного давления, разности давлений и температуры.

сертификация программного обеспечения

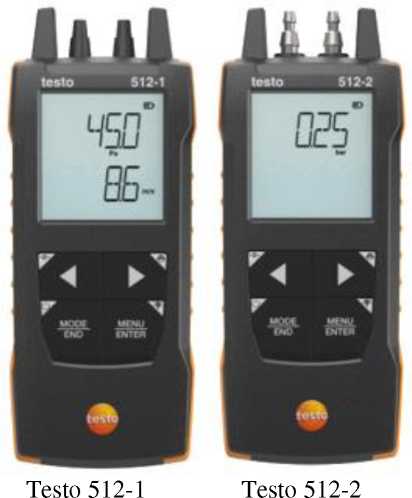

Внешний вид. Измерители давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители давления
Рисунок № 1

Общие сведения

Дата публикации - 20.12.2023
Срок свидетельства - 19.12.2028
Номер записи - 192708
ID в реестре СИ - 1413064
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Testo 512-1,

Производитель

Изготовитель - Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2727 от 2023.12.19 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Измерители давления (Testo)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90022-23
18.09.2028
Термометры цифровые , Testo
Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ )
ОТ
МП
1 год
90373-23
01.11.2028
Термогигрометры , Testo
Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ )
ОТ
МП
1 год
90389-23
02.11.2028
Анемометры, Testo
Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ )
ОТ
МП
1 год
90443-23
10.11.2028
Газоанализаторы, Testo 535
Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ )
ОТ
МП
1 год
90792-23
19.12.2028
Измерители давления, Testo
Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ )
ОТ
МП
2 года
91705-24
26.03.2029
Люксметры, Testo
Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ )
ОТ
МП
1 год

Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.

На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.

После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.

Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители давления (Testo)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • Testo 512-1
  • 3 3 3 0 0 0 0 0

    Стоимость поверки Измерители давления (Testo)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и предназначено для преобразования результатов измерений в цифровой сигнал и передачи их на средство отображения. ПО устанавливается при изготовлении измерителей давления Testo, пользователь не имеет возможности считывания и модификации ПО.

    Влияние ПО на метрологические характеристики учтено при их нормировании.

    Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

    Уровень защиты программного обеспечения «высокий» в соответствии с

    Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    недоступно пользователю

    Номер версии (идентификационный номер) ПО

    0.Х

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    недоступно пользователю

    Примечание - в номере версии ПО: 0 - метрологически значимая часть, не ниже; Х -метрологически незначимая часть, указывает код используемой микросхемы и количество обновлений, может иметь разную структуру


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 7.3 «Измерения» руководства по эксплуатации на Testo 512-1 и Testo 512-2 и в п. 7.2 «Измерения» руководства по эксплуатации на Testo 570s.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

    Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;

    Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

    ES.PMT Измерители давления Testo. Стандарт предприятия.

    Правообладатель

    Testo SE & Co. KGaA, Германия

    Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt

    Телефон: +07 653 681-700

    E-mail: info@testo.de

    Web-сайт: www.testo.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель


    Testo SE & Co. KGaA, Германия
    Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt
    Телефон: +07 653 681-700
    E-mail: info@testo.de
    Web-сайт: www.testo.com
    Изготовители
    Testo SE & Co. KGaA, Германия
    Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt
    Телефон: +07 653 681-700
    E-mail: info@testo.de
    Web-сайт: www.testo.com
    Testo Instruments (Shenzhen) Co. Ltd., КНР
    Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District, SHENZHEN, 518107 Телефон: +86 755 26 62 67 60
    E-mail: info@testo.com.cn
    Web-сайт: www.testo.com

    Измерители давления Testo состоят из сенсоров давления, штуцеров для подключения источников давления, измерительных каналов для подключения внешних зондов температуры (для Testo 570s), модуля Bluetooth для подключения внешних беспроводных средств измерений Testo или передачи результатов измерений на средство отображения, электронной платы, дисплея и кнопок управления. Корпус измерителей давления Testo пластиковый и может содержать металлическую часть для модификаций, работающих под высоким избыточным давлением.

    Принцип действия измерителей давления Testo основан на преобразовании измеряемых величин в эквивалентные электрические сигналы, поступающие на электронную плату, которая преобразует их в цифровой сигнал, и дальнейшей передаче на дисплей или средства отображения. В качестве средств отображения могут применяться смартфон/планшет с предустановленным программным обеспечением (testo Smart или другое совместимое приложение testo). Средства отображения не влияют на погрешность результатов измерений.

    К данному типу измерителей давления Testo относятся измерители трех модификаций: Testo 512-1, Testo 512-2, Testo 570s.

    Testo 512-1 и Testo 512-2 - измерители, предназначенные для измерений разности давлений. Измерители давления Testo 512-1 могут работать в комплекте с трубкой Пито.

    Testo 570s - двухканальные измерители избыточного давления с функцией отображения разности давлений, имеет 2 измерительных канала для подключения внешних зондов температуры.

    Измерители давления Testo 570s могут служить средством отображения измеренных значений от смарт-зондов модификаций Testo 115i, Testo 552i, Testo 605i и Testo 915i из комплектов измерительных «Смарт-зонды Testo» (регистрационный номер в Федеральном информационном фонде 66510-17).

    Нанесение знака поверки на измерители давления Testo не предусмотрено. Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке, расположенной на оборотной стороне корпуса или под крышкой батарейного отсека, и имеет цифровое или буквенно-цифровое обозначение.

    Общий вид измерителей давления Testo приведен на рисунке 1. Корпус измерителей давления Testo может иметь разные цветовые решения.

    Внешний вид. Измерители давления (Testo), http://oei-analitika.ru

    Testo 512-1 Testo 512-2 Testo 570s

    Рисунок 1 - Общий вид измерителей давления Testo

    Пломбирование измерителей давления Testo не предусмотрено.


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Измеритель давления

    Testo 512-1;

    Testo 512-2;

    Testo 570s

    1 шт.

    Зонды температуры

    артикул в соответствии с таблицей 3

    в соответствии с заказом

    Руководство по эксплуатации в электронном виде

    -

    1 экз.


    Метрологические и основные технические характеристики измерителей давления Testo приведены в таблицах с 2 по 4.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений разности давлений, гПа:

    • - модификация Testo 512-1

    • - модификация Testo 512-2

    от 0 до 200 от 0 до 2000

    Диапазон измерений избыточного давления для модификации Testo 570s, кПа

    от -100 до 6000

    Пределы допускаемой абсолютной погрешности измерений разности давлений, гПа, для модификации Testo 512-1

    • - в диапазоне измерений от 0 до 25 гПа включ.

    • - в диапазоне измерений св. 25 до 200 гПа

    ±(0,003+0,01-АРизмемр)

    ±(0,1+0,015- АРизмемр)

    Пределы допускаемой приведенной погрешности измерений*, %:

    • - модификация Testo 512-2

    • - модификация Testo 570s

    ±0,5 ±0,25

    Единица младшего разряда измерений избыточного давления или разности давлений:

    • - модификация Testo 570s, кПа

    • - модификация Testo 512-1, гПа:

    в диапазоне измерений от 0 до 2 гПа включ.

    в диапазоне измерений св. 2 до 20 гПа включ.

    в диапазоне измерений св. 20 до 200 гПа

    • - модификация Testo 512-2, гПа

    1

    0,001

    0,01

    0,1

    1

    Диапазон измерений температуры, °С, для модификации

    Testo 570s**

    от -50 до +150

    Пределы допускаемой абсолютной погрешности измерений температуры (без учёта погрешности подключаемого зонда температуры)***, °С

    ±0,5

    Единица младшего разряда измерений температуры, °С, для модификации Testo 570s

    0,1

    * За нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений) избыточного давления (Testo 570s) или разности давлений (Testo 512-2).

    ** Указан максимальный диапазон измерений, конкретный диапазон измерений зависит от применяемого зонда температуры, согласно таблице 3.

    *** Границы допускаемой погрешности измерений температуры в комплекте с внешними зондами температуры равны сумме допускаемых погрешностей измерителя давления и подключенного внешнего зонда температуры.

    АРизм - измеренное значение разности давлений, гПа.

    Ремр - значение единицы младшего разряда результатов измерений, гПа.

    Таблица 3 - Метрологические характеристики внешних зондов температуры, подключаемых к

    измерителям давления Testo 570s

    Исполнение зонда температуры (артикул)

    Диапазон измерений температуры*, °С

    Пределы допускаемой абсолютной погрешности измерений температуры, °C

    0613 5605

    от -50 до +120

    от -50 °C до +100 °C включ.       ±10

    св. +100 °C до +120 °C         ±0,1-t

    0613 5505

    0613 5506

    от -40 до +125

    от -40 °C до +100 °C включ.       ±10

    св. +100 °C до +125 °C         ±0,1-t

    0613 1712

    от -50 до +125

    от -50 °C до -25 °C включ.        ±0,4

    св. -25 °C до +80 °C включ.       ±0,2

    св. +80 °C до +125 °C          ±0,4

    0613 4611

    от -50 до +70

    от -50 °C до +70 °C           ±10

    0613 1912

    от -50 до +150

    от -50 °C до +100 °C включ.       ±10

    св. +100 °C до +150 °C         ±0,1-t

    SPEC 5501

    от -50 до +150

    от -50 °C до -25 °C включ.        ±0,4

    св. -25 °C до +80 °C включ.       ±0,2

    св. +80 °C до +150 °C          ±0,4

    SPEC 5502

    SPEC 5503

    от -50 до +150

    от -50 °C до +100 °C включ.       ±10

    св. +100 °C до +150 °C         ±0,1-t

    SPEC 4611

    от -50 до +150

    от -50 °C до -10 °C включ.        ±15

    св. -10 °C до +150 °C       ±(6+0,07-|t|)

    * Указан максимально возможный диапазон измерений Примечание - t - измеренное значение температуры, °C

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - модификации Testo 512-1, Testo 512-2

    • - модификация Testo 570s

    от -20 до +50

    80, не более от 10 до 90

    Габаритные размеры (длинахширинахвысота), мм (с допуском ±5 мм):

    • - модификации Testo 512-1, Testo 512-2

    • - модификация Testo 570s

    146х60х28

    230x125x70

    Масса, кг, не более

    • - модификации Testo 512-1, Testo 512-2

    • - модификация Testo 570s

    ’st о


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
