№2293 от 27.10.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 724848
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2293 от 27.10.2025
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
Т1
от « »
и метрологии
октября 2025 г. № ____
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Измерители давления |
Testo |
Модификац ия Testo 558s зав. № 85600222 (изготовите ль Testo SE & Co. KGaA, Германия); Модификац ия Testo 558s № 85595918 (изготовите ль Testo Instruments (Shenzhen) Co. Ltd., Китай) |
90792-23 |
Testo SE & Co. KGaA, Германия |
РТ-МП-4749- 442-2023 |
РТ-МП-4749- 442-2023 с изменением № 1 |
16.07. 2025 |
Общество с ограниченно й ответственно стью «Тэсто Рус» (ООО «Тэсто Рус»), г. Москва |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » ______ 2025 г. № 2293
Лист № 1 Регистрационный № 90792-23 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители давления Testo Назначение средства измеренийИзмерители давления Testo предназначены для измерений избыточного давления, разности давлений и температуры.
Описание средства измеренийИзмерители давления Testo состоят из сенсоров давления, штуцеров для подключения источников давления, измерительных каналов для подключения внешних зондов температуры (для Testo 558s и Testo 570s), модуля Bluetooth для подключения внешних беспроводных средств измерений Testo или передачи результатов измерений на средство отображения, электронной платы, дисплея и кнопок управления. Корпус измерителей давления Testo пластиковый и может содержать металлическую часть для модификаций, работающих под высоким избыточным давлением.
Принцип действия измерителей давления Testo основан на преобразовании измеряемых величин в эквивалентные электрические сигналы, поступающие на электронную плату, которая преобразует их в цифровой сигнал, и дальнейшей передаче на дисплей или средства отображения. В качестве средств отображения могут применяться смартфон/планшет с предустановленным программным обеспечением (testo Smart или другое совместимое приложение testo). Средства отображения не влияют на погрешность результатов измерений.
К данному типу измерителей давления Testo относятся измерители четырех модификаций: Testo 512-1, Testo 512-2, Testo 558s, Testo 570s.
Testo 512-1 и Testo 512-2 - измерители, предназначенные для измерений разности давлений. Измерители давления Testo 512-1 могут работать в комплекте с трубкой Пито.
Testo 558s и Testo 570s - двухканальные измерители избыточного давления с функцией отображения разности давлений, имеют 2 измерительных канала для подключения внешних зондов температуры.
Измерители давления Testo 558s и Testo 570s могут служить средством отображения измеренных значений от смарт-зондов модификаций Testo 115i, Testo 552i, Testo 605i и Testo 915i из комплектов измерительных «Смарт-зонды Testo» (регистрационный номер в Федеральном информационном фонде 66510-17).
Нанесение знака поверки на измерители давления Testo не предусмотрено. Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке, расположенной на оборотной стороне корпуса или под крышкой батарейного отсека, и имеет цифровое или буквенно-цифровое обозначение.

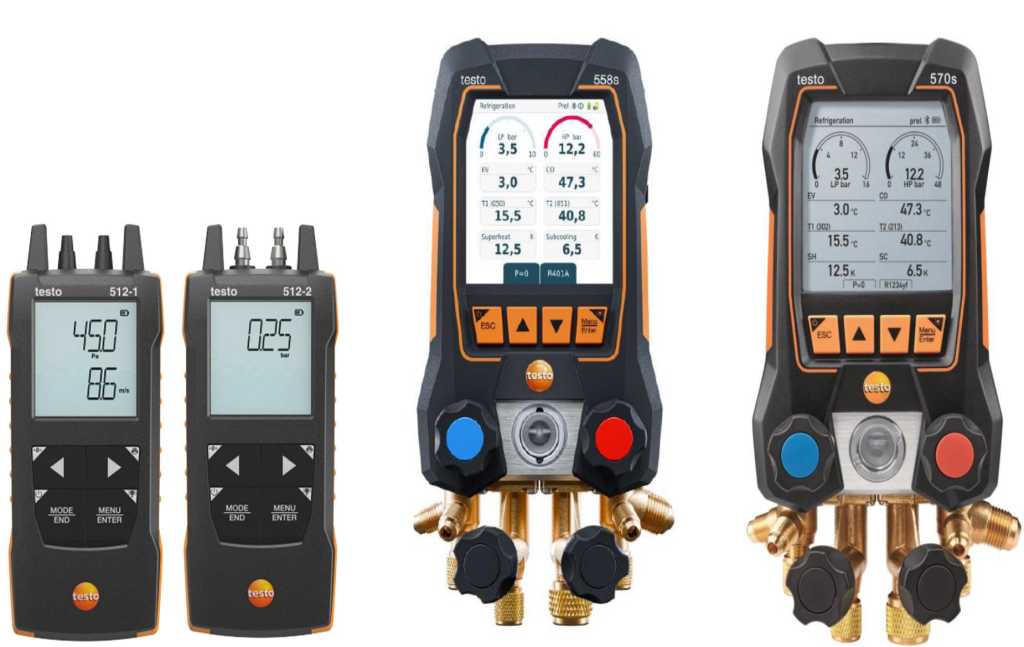

Общий вид измерителей давления Testo приведен на рисунке 1. Корпус измерителей давления Testo может иметь разные цветовые решения.
Testo 512-1 Testo 512-2 Testo 558s Testo 570s
Рисунок 1 - Общий вид измерителей давления Testo

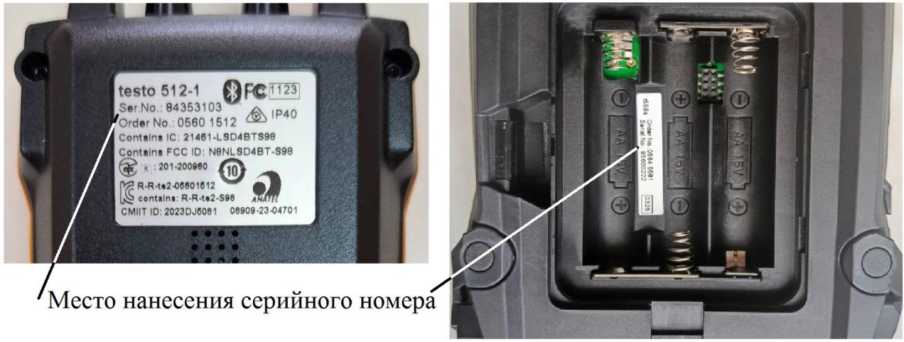

Место нанесения серийного номера
testo 512-1 Л ГС I
Я‘1 ■‘rv . . Ми
' ,р .... гг. .с. ' ' •
Co-ti-iC 2'4*' <Т4П-чаа I
Со-»«-чгСС С 4Р- Я9Я
@ 0 «
а я t^-oeeo’r; кВ я| /
centslnt Я Я t«2 $9* ПК F
Смит >о 202ЭС.?СГ I ВВ ’
Рисунок 2 - Место нанесения серийного номера
Пломбирование измерителей давления Testo не предусмотрено.
Программное обеспечениеВнутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и предназначено для преобразования результатов измерений в цифровой сигнал и передачи их на средство отображения. ПО устанавливается при изготовлении измерителей давления Testo, пользователь не имеет возможности считывания и модификации ПО.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
0.Х |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
недоступно пользователю |
|
Примечание - в номере версии ПО: 0 - метрологически значимая часть, не ниже; Х -метрологически незначимая часть, указывает код используемой микросхемы и количество обновлений, может иметь разную структуру | |
Метрологические и основные технические характеристики измерителей давления Testo приведены в таблицах с 2 по 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений разности давлений, гПа: - модификация Testo 512-1 |
от 0 до 200 |
|
- модификация Testo 512-2 |
от 0 до 2000 |
|
Диапазон измерений избыточного давления, кПа - модификации Testo 558s, Testo 570s |
от -100 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений разности давлений, гПа, для модификации Testo 512-1 - в диапазоне измерений от 0 до 25 гПа включ. |
±(0,003+0,01^ДРизм+Ремр) |
|
- в диапазоне измерений св. 25 до 200 гПа |
±(0,1+0,015^ДРизм+Р емр) |
|
Пределы допускаемой приведенной погрешности измерений*, %: | |
|
- модификация Testo 512-2 |
±0,5 |
|
- модификации Testo 558s, Testo 570s |
±0,25 |
|
Единица младшего разряда измерений избыточного давления или разности давлений:
|
1 |
|
в диапазоне измерений от 0 до 2 гПа включ. |
0,001 |
|
в диапазоне измерений св. 2 до 20 гПа включ. |
0,01 |
|
в диапазоне измерений св. 20 до 200 гПа |
0,1 |
|
- модификация Testo 512-2, гПа |
1 |
|
Диапазон измерений температуры, °С, для модификаций Testo 558s и Testo 570s** |
от -50 до +150 |
|
Пределы допускаемой абсолютной погрешности | |
|
измерений температуры (без учёта погрешности подключаемого зонда температуры) , °С |
±0,5 |
|
Единица младшего разряда измерений температуры, °С, для модификаций Testo 558s и Testo 570s |
0,1 |
Наименование характеристики
Значение
* За нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений) избыточного давления (Testo 558s и Testo 570s) или разности давлений (Testo 512-2).
** Указан максимальный диапазон измерений, конкретный диапазон измерений зависит от применяемого зонда температуры, согласно таблице 3.
*** Границы допускаемой погрешности измерений температуры в комплекте с внешними зондами температуры равны сумме допускаемых погрешностей измерителя давления и подключенного внешнего зонда температуры. Примечания:
АРизм - измеренное значение разности давлений, гПа.
Ремр - значение единицы младшего разряда результатов измерений, гПа.
Таблица 3 - Метрологические характеристики внешних зондов температуры, подключаемых к измерителям давления Testo 558s и Testo 570s
|
Исполнение зонда температуры (артикул) |
Диапазон измерений * температуры , °С |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
|
0613 5605 |
от -50 до +120 |
от -50 °C до +100 °C включ. ±10 св. +100 °C до +120 °C ±0,1-1 |
|
0613 5505 0613 5506 |
от -40 до +125 |
от -40 °C до +100 °C включ. ±10 св. +100 °C до +125 °C ±0,1-1 |
|
0613 1712 |
от -50 до +125 |
от -50 °C до -25 °C включ. ±0,4 св. -25 °C до +80 °C включ. ±0,2 св. +80 °C до +125 °C ±0,4 |
|
0613 4611 |
от -50 до +70 |
от -50 °C до +70 °C ±10 |
|
0613 1912 |
от -50 до +150 |
от -50 °C до +100 °C включ. ±10 св. +100 °C до +150 °C ±0,1-1 |
|
SPEC 5501 |
от -50 до +150 |
от -50 °C до -25 °C включ. ±0,4 св. -25 °C до +80 °C включ. ±0,2 св. +80 °C до +150 °C ±0,4 |
|
SPEC 5502 SPEC 5503 |
от -50 до +150 |
от -50 °C до +100 °C включ. ±10 св. +100 °C до +150 °C ±0,1-1 |
|
SPEC 4611 |
от -50 до +150 |
от -50 °C до -10 °C включ. ±15 св. -10 °C до +150 °C ±(6+0,07-|t|) |
|
* Указан максимально возможный диапазон измерений. Рабочий диапазон измерений температуры конкретного зонда приведен на этикетке, а при ее отсутствии соответствует максимальному диапазону измерений Примечание - t - измеренное значение температуры, °C | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -20 до +50 80, не более от 10 до 90 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм (с допуском ±5 мм): | |
|
- модификации Testo 512-1, Testo 512-2 |
146x60x28 |
|
- модификация Testo 558s |
235x121x80 |
|
- модификация Testo 570s |
230x125x70 |
|
Масса, кг, не более | |
|
- модификации Testo 512-1, Testo 512-2 |
0,2 |
|
- модификации Testo 558s, Testo 570s |
1,4 |
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель давления |
Testo 512-1; Testo 512-2; Testo 558s; Testo 570s |
1 шт. |
|
Зонды температуры |
артикул в соответствии с таблицей 3 |
в соответствии с заказом |
|
Руководство по эксплуатации в электронном виде |
- |
1 экз. |
приведены в п. 7.3 «Измерения» руководства по эксплуатации на Testo 512-1 и Testo 512-2 и в п. 7.2 «Измерения» руководств по эксплуатации на Testo 558s и Testo 570s.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 20 октября 2022 года № 2653 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Росстандарта от 10 марта 2025 года № 472 Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1405 Па
Приказ Росстандарта от 19 ноября 2024 г. № 2712 Об утверждении государственной поверочной схемы для средств измерений температуры
ES.PMT Измерители давления Testo. Стандарт предприятия
ПравообладательTesto SE & Co. KGaA, Германия
Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
ИзготовителиTesto SE & Co. KGaA, Германия
Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
Testo Instruments (Shenzhen) Co. Ltd., КНР
Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District, SHENZHEN, 518107
Телефон: +86 755 26 62 67 60
E-mail: info@testo.com.cn
Web-сайт: www.testo.com
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест»
(ФБУ «НИЦ ПМ-Ростест)
Адрес: 117418, г. Москва, Нахимовский пр-кт, 31
Телефон: 8(495) 544-00-00, (499) 129-19-11
Факс: 8(499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
TJ октября 2025 г. , 2293
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой
А Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
