Номер по Госреестру СИ: 90705-23
90705-23 Резервуары стальные вертикальные цилиндрические
(РВС-2000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «ННК-Амурнефтепродукт» (АО «ННК-Амурнефтепродукт»)
ИНН 2801013138
Юридический адрес: 675002, Амурская обл, г. Благовещенск, ул. Первомайская,
д. 1, к. А
Телефон: + 7 (4162) 52-52-68
E-mail: secretary@anp.amur.ru
Изготовитель
Акционерное общество «ННК-Амурнефтепродукт» (АО «ННК-Амурнефтепродукт»)
ИНН 2801013138
Адрес: 675002, Амурская обл, г. Благовещенск, ул. Первомайская, д. 1, к. А
Телефон: + 7 (4162) 52-52-68
E-mail: secretary@anp.amur.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог») Юридический адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13 Почтовый адрес: 443076, г. Самара, ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66 E-mail: prot@metrolog-samara.ruПравообладатель
Акционерное общество «ННК-Амурнефтепродукт» (АО «ННК-Амурнефтепродукт»)
ИНН 2801013138
Юридический адрес: 675002, Амурская обл, г. Благовещенск, ул. Первомайская,
д. 1, к. А
Телефон: + 7 (4162) 52-52-68
E-mail: secretary@anp.amur.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары представляют собой стальную вертикальную конструкцию цилиндрической формы с днищем, крышей. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные вертикальные цилиндрические РВС-2000 с заводским номерами
8, 12 расположены на территории АО "ННК-Амурнефтепродукт", резервуарный парк, Бурейская нефтебаза, 676720, п. Новобурейский, ул. Линейная, 19.
Фотографии общий вид резервуаров стальных вертикальных цилиндрических РВС-2000, горловин замерных люков и заводских номеров представлен на рисунке 1.
Знаки поверки наносятся в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из одной или нескольких арабских цифр, нанесены на стенку резервуаров аэрографическим способом (обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.

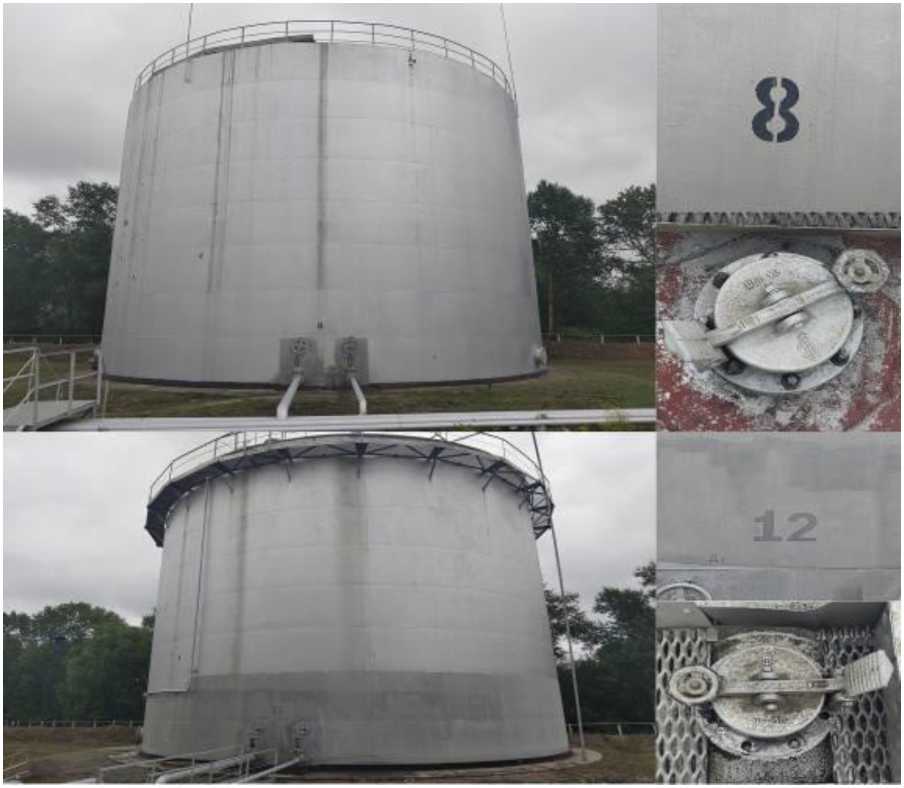

Рисунок 1 - Фотографии общего вида резервуаров стальных вертикальных цилиндрических РВС- 2000, горловин замерных люков и заводских номеров
Таблица 3 - Комплектность резервуара
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВС-2000 |
2 шт. |
Технический паспорт |
2 экз. | |
Градуировочная таблица |
2 экз. |
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
2000 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
Средний срок службы, лет, не менее |
30 |
