Номер по Госреестру СИ: 90704-23
90704-23 Резервуары стальные вертикальные цилиндрические
(РВС-700)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-700 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 13.12.2023
Срок свидетельства -
Номер записи - 192620
ID в реестре СИ - 1412853
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-700,
Производитель
Изготовитель - Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт")
Страна - РОССИЯ
Населенный пункт - Амурская обл., г. Благовещенск
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2659 от 2023.12.11 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90703-23 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт") (РОССИЯ Амурская обл., г. Благовещенск) |
ОТ МП |
5 лет |
|
90704-23 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт") (РОССИЯ Амурская обл., г. Благовещенск) |
ОТ МП |
5 лет |
|
90705-23 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт") (РОССИЯ Амурская обл., г. Благовещенск) |
ОТ МП |
5 лет |
|
90721-23 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт") (РОССИЯ Амурская обл., г. Благовещенск) |
ОТ МП |
5 лет |
|
90722-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-2000 Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт") (РОССИЯ Амурская обл., г. Благовещенск) |
ОТ МП |
5 лет |
|
90723-23 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт") (РОССИЯ Амурская обл., г. Благовещенск) |
ОТ МП |
5 лет |
|
90786-23 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт") (РОССИЯ Амурская обл., г. Благовещенск) |
ОТ МП |
5 лет |
|
93368-24 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "ННК-Амурнефтепродукт" (АО "ННК-Амурнефтепродукт") (РОССИЯ Амурская обл., г. Благовещенск) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МЕТРОЛОГ" (RA.RU.313951) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «ННК-Амурнефтепродукт» (АО «ННК-Амурнефтепродукт»)
ИНН 2801013138
Юридический адрес: 675002, Амурская обл, г. Благовещенск, ул. Первомайская,
д. 1, к. А
Телефон: + 7 (4162) 52-52-68
E-mail: secretary@anp.amur.ru
Изготовитель
Акционерное общество «ННК-Амурнефтепродукт» (АО «ННК-Амурнефтепродукт»)
ИНН 2801013138
Адрес: 675002, Амурская обл, г. Благовещенск, ул. Первомайская, д. 1, к. А
Телефон: + 7 (4162) 52-52-68
E-mail: secretary@anp.amur.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог») Юридический адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13 Почтовый адрес: 443076, г. Самара, ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66 E-mail: prot@metrolog-samara.ruПравообладатель
Акционерное общество «ННК-Амурнефтепродукт» (АО «ННК-Амурнефтепродукт»)
ИНН 2801013138
Юридический адрес: 675002, Амурская обл, г. Благовещенск, ул. Первомайская,
д. 1, к. А
Телефон: + 7 (4162) 52-52-68
E-mail: secretary@anp.amur.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары представляют собой стальную вертикальную конструкцию цилиндрической формы с днищем, крышей. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные вертикальные цилиндрические РВС-700 с заводским номерами 18, 20, 28 расположены на территории АО "ННК-Амурнефтепродукт", резервуарный парк, Тыгдинская нефтебаза, 676150, ст. Тыгда, ул. Станционная, 66.

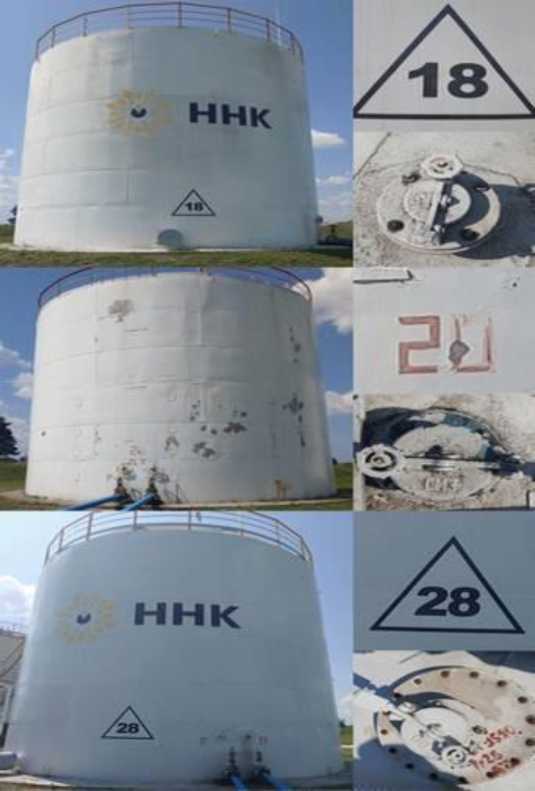

Фотографии общего вид резервуаров стальных вертикальных цилиндрических РВС-700, горловин замерных люков и заводских номеров представлен на рисунке 1.
Знаки поверки наносятся в свидетельства о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенку резервуаров аэрографическим способом (обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.
Рисунок 1 - Фотографии общего вида резервуаров стальных вертикальных цилиндрических РВС- 700, горловин замерных люков и заводских номеров
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-700 |
3 шт. |
|
Технический паспорт |
3 экз. | |
|
Градуировочная таблица |
3 экз. |
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
700 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
|
Средний срок службы, лет, не менее |
30 |
