Сведения о средстве измерений: 90368-23 Источники постоянного и переменного тока

Номер по Госреестру СИ: 90368-23
90368-23 Источники постоянного и переменного тока
(IT7800)

Назначение средства измерений:
Источники постоянного и переменного тока IT7800 (далее - источники) предназначены для воспроизведений/измерений силы, напряжения, электрической мощности постоянного и переменного тока, частоты переменного тока.

сертификация программного обеспечения

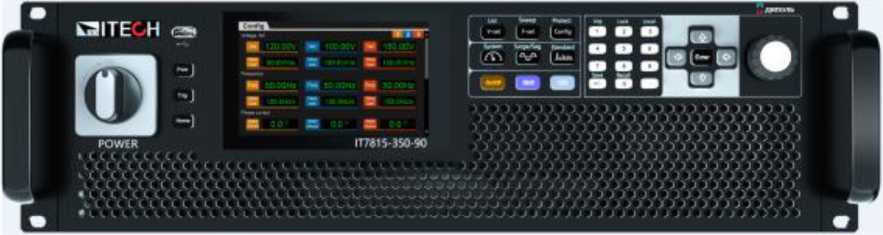

Внешний вид. Источники постоянного и переменного тока , http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники постоянного и переменного тока
Рисунок № 1
Внешний вид. Источники постоянного и переменного тока , http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники постоянного и переменного тока
Рисунок № 2

Общие сведения

Дата публикации - 02.11.2023
Срок свидетельства - 01.11.2028
Номер записи - 192305
ID в реестре СИ - 1411973
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

IT7800,

Производитель

Изготовитель - ITECH ELECTRONIC CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2294 от 2023.11.01 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Источники постоянного и переменного тока (IT7800)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ITECH ELECTRONIC CO., LTD.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87879-23
11.01.2028
Нагрузки электронные программируемые, IT-M3300
ITECH ELECTRONIC CO., LTD. (КИТАЙ )
ОТ
МП
1 год
87905-23
12.01.2028
Нагрузки электронные программируемые, IT8900
ITECH ELECTRONIC CO., LTD. (КИТАЙ )
ОТ
МП
1 год
88042-23
27.01.2028
Нагрузки электронные программируемые, IT8500
ITECH ELECTRONIC CO., LTD. (КИТАЙ )
ОТ
МП
1 год
90368-23
01.11.2028
Источники постоянного и переменного тока , IT7800
ITECH ELECTRONIC CO., LTD. (КИТАЙ )
ОТ
МП
1 год
90967-24
11.01.2029
Источники питания постоянного тока, IT-M3100
ITECH ELECTRONIC CO., LTD. (КИТАЙ )
ОТ
МП
2 года
92058-24
06.05.2029
Источники-измерители прецизионные, IT2800
ITECH ELECTRONIC CO., LTD. (КИТАЙ )
ОТ
МП
2 года

Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.

В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.

Стоимость 200 руб. или по подписке

Кто поверяет Источники постоянного и переменного тока (IT7800)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «МетрЛифтСервис»
(RA.RU.314115)
  • IT7800
  • 2 2 2 0 0 2 2 0

    Стоимость поверки Источники постоянного и переменного тока (IT7800)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО.

    Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части, служит для управления режимами работы источников, выбора встроенных измерительных и вспомогательных функций.

    Метрологические характеристики источников нормированы с учетом влияния метрологически значимой части встроенного ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

    Внешнее ПО представляет из себя встроенный Web-сервер для мониторинга и управления источниками через веб-браузер персонального компьютера (далее - ПК) и не является метрологически значимым. Использование внешнего ПО осуществляется соединением источников к ПК через интерфейс связи LAN.

    Идентификационные данные метрологически значимого встроенного ПО источников приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    00.xx.xx

    Цифровой идентификатор ПО

    -

    Примечание - хх.хх - номер версии метрологически незначимой части встроенного ПО, «х» может принимать целые значения в диапазоне от 0 до 9.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на корпус источников любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 4 «Управление и применение» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    «Источники постоянного и переменного тока IT7800. Стандарт предприятия» ITECH ELECTRONIC CO., LTD., Китай;

    Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;

    Приказа Росстандарта от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»;

    Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

    Правообладатель

    ITECH ELECTRONIC CO., LTD., Китай

    Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    ITECH ELECTRONIC CO., LTD., Китай
    Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China Изготовители
    ITECH ELECTRONIC CO., LTD., Китай
    Адрес: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China

    Принцип действия источников основан на преобразовании напряжения питания переменного тока в стабилизированные силу и напряжение постоянного и переменного тока. Полученные напряжение и сила постоянного и переменного тока измеряются и отображаются на дисплее.

    Конструктивно источники выполнены в металлическом корпусе настольного исполнения. Индикация режимов работы, установленных значений напряжения и силы постоянного и переменного тока осуществляется с помощью дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели. На задней панели источников расположены аналоговые и цифровые интерфейсы связи, разъем для подключения к сети питания.

    Источники выпускаются в следующих модификациях, отличающихся максимальными значениями воспроизведений/измерений силы, напряжения постоянного и переменного тока и выходной электрической мощности: IT7803-350-30U, IT7803J-350-30U, IT7805-350-30U, IT7806-350-90, IT7809-350-90, IT7812-350-90, IT7815-350-90.

    Опционально модификации IT7815-350-90 имеют возможность параллельного включения между собой, тем самым увеличивая значение выходной электрической мощности постоянного и переменного тока. Максимальное количество модификаций IT7815-350-90, которое может быть коммутировано по схеме параллельного включения: 11 шт.

    Серийный номер наносится на заднюю панель на маркировочную наклейку в виде цифрового кода.

    Общий вид источников с указанием места нанесения серийного номера и места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на источники не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

    Внешний вид. Источники постоянного и переменного тока  (IT7800), http://oei-analitika.ru Внешний вид. Источники постоянного и переменного тока  (IT7800), http://oei-analitika.ru

    Место знака

    утверждения типа

    Место нанесения серийного номера

    Рисунок 1 - Общий вид источников с указанием места нанесения серийного номера и места нанесения знака утверждения типа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Источник постоянного и переменного тока IT7800

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение для исполнений

    IT7803-

    350-30U

    IT7803J-

    350-30U

    IT7805-

    350-30U

    IT7806-

    350-90

    IT7809-

    350-90

    ГГ7812-

    350-90

    ГГ7815-

    350-90

    Диапазон воспроизведений/измерений электрической мощности постоянного и переменного тока (фазной/суммарной по трем фазам) при частоте от 40 до 70 Гц, кВ^А (кВт)

    от 0 до 3

    от 0 до 3

    от 0 до 5

    от 0 до 2/

    от 0 до 6

    от 0 до 3/

    от 0 до 9

    от 0 до 4/

    от 0 до 12

    от 0 до 5/ от 0 до 15

    Пределы допускаемой абсолютной погрешности воспроизведений/измерений электрической мощности постоянного и переменного тока при частоте от 40 до 70 Гц, кВ^А (кВт)

    ±(0,004-Р + 0,004\Рд)

    Диапазон воспроизведений/измерений напряжения переменного тока при частоте от 0,016 до 2,400 кГц, В

    от 0 до 350

    Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения переменного тока, В:

    • - при частоте от 0,016 до 0,500 кГц включ.

    • - при частоте св. 0,5 до 2,4 кГц включ.

    ±(0,001-+ 0,35)

    ±(0,001-+ 1,68)

    Диапазон воспроизведений/измерений напряжения постоянного тока, В

    от -495 до +495

    Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения постоянного тока, В

    ±(0,001-+ 0,99)

    Диапазон воспроизведений/измерений силы переменного тока при частоте от 40 до 70 Гц, А

    от 0 до 30

    от 0 до 90

    Пределы допускаемой абсолютной погрешности воспроизведений/измерений силы переменного тока при частоте от 40 до 70 Гц, А

    ±(0,001-7 + 0,06)

    ±(0,001-7+0,18)

    Диапазон воспроизведений/измерений силы постоянного тока, А

    от -30 до +30

    от -90 до +90

    Наименование характеристики

    Значение для исполнений

    IT7803- IT7803J-  IT7805-

    350-30U 350-30U  350-30U

    IT7806-   IT7809-   IT7812- IT7815-

    350-90    350-90    350-90   350-90

    Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А

    ±(0,003! + 0,18)

    ±(0,003-7 + 0,54)

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А

    ±(0,001-7 + 0,12)

    ±(0,001-7 + 0,36)

    Диапазон воспроизведений/измерений частоты выходного напряжения переменного тока, кГц

    от 0,016 до 2,400

    Пределы допускаемой относительной погрешности воспроизведений/измерений частоты выходного напряжения переменного тока, %:

    • - при частоте от 0,016 до 0,500 кГц включ.

    • - при частоте св. 0,5 до 2,4 кГц включ.

    ±0,01

    ±0,1

    Суммарный коэффициент гармонических составляющих выходного напряжения переменного тока, %, не более

    0,5

    Нестабильность выходного напряжения переменного тока при изменении напряжения питания на ±10 % от номинального, В

    ±0,175

    Нестабильность выходного напряжения постоянного тока при изменении напряжения питания на ±10 % от номинального, В

    ±0,495

    Нестабильность выходного напряжения переменного тока при изменении тока на нагрузке от 1макс до 0,1-1макс, В

    ±(0,0005U + 0,175)

    Нестабильность выходного напряжения постоянного тока при изменении тока на нагрузке от 1макс до 0,1-!макс, В

    ±(0,0005U + 0,495)

    Примечания:

    Р- воспроизводимое/измеренное значение электрической мощности постоянного/переменного тока, кВ^А (кВт); Рд - диапазон воспроизведений/измерений электрической мощности постоянного/переменного тока, кВ^А (кВт); U - воспроизводимое/измеренное значение напряжения постоянного/переменного тока, В;

    I - воспроизводимое/измеренное значение силы постоянного/переменного тока, А;

    /макс - максимальное значения силы постоянного/переменного тока на нагрузке.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - номинальное напряжение переменного тока, В

    380

    - номинальная частота переменного тока, Гц

    50

    Потребляемая мощность, В^А, не более

    17000

    Габаритные размеры (высотахдлинахширина), мм, не более

    160х845х485

    Масса, кг, не более

    43

    Рабочие условия измерений:

    - температура окружающей среды, °С

    от 0 до +50

    - относительная влажность, %

    до 80

    Средняя наработка на отказ, ч

    10000

    Средний срок службы, лет

    10
