Номер по Госреестру СИ: 87905-23
87905-23 Нагрузки электронные программируемые
(IT8900)
Назначение средства измерений:
Нагрузки электронные программируемые IT8900 (далее - нагрузки) предназначены для установки/измерений напряжения и силы постоянного тока, электрической мощности постоянного тока за счет формирования сопротивления электрического тока.
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 1
Внешний вид.
Нагрузки электронные программируемые

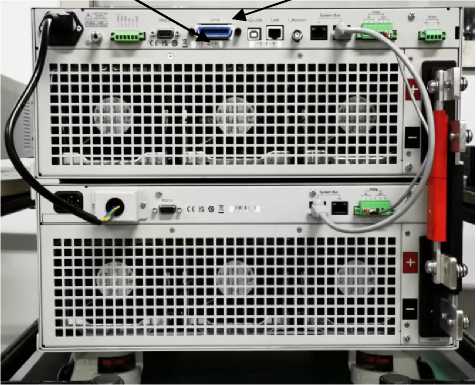

Рисунок № 2
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 3
Внешний вид.
Нагрузки электронные программируемые

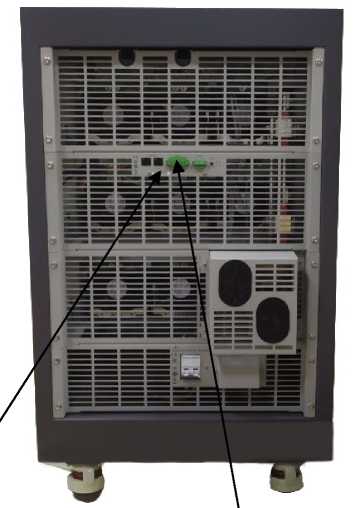

Рисунок № 4
Общие сведения
Дата публикации - 12.01.2023
Срок свидетельства - 12.01.2028
Номер записи - 189899
ID в реестре СИ - 1405011
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IT8918E-150-1800, IT8918A-150-1800, IT8906E-600-420, IT8906E-150-600, IT8906A-1200-240, IT8904Е-1200-160, IT8904E-150-400, IT8904A-1200-160, IT8902Е-600-140, IT8902E-150-200,
Производитель
Изготовитель - ITECH ELECTRONIC CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№30 от 2023.01.12 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Нагрузки электронные программируемые (IT8900)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ITECH ELECTRONIC CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87879-23 11.01.2028 |
Нагрузки электронные программируемые, IT-M3300 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
87905-23 12.01.2028 |
Нагрузки электронные программируемые, IT8900 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
88042-23 27.01.2028 |
Нагрузки электронные программируемые, IT8500 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
90368-23 01.11.2028 |
Источники постоянного и переменного тока , IT7800 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
90967-24 11.01.2029 |
Источники питания постоянного тока, IT-M3100 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
2 года |
|
92058-24 06.05.2029 |
Источники-измерители прецизионные, IT2800 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
2 года |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Нагрузки электронные программируемые (IT8900)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 2 | 7 | 0 | 0 | 7 | 7 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 15 | 12 | 3 | 0 | 14 | 11 | 3 |
Стоимость поверки Нагрузки электронные программируемые (IT8900)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок состоит из встроенного и внешнего ПО. Встроенное ПО является метрологически значимым и служит для управления режимами работы нагрузок.
Метрологические характеристики нагрузок нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО представляет из себя встроенный Web-сервер для мониторинга и управления нагрузок через веб-браузер персонального компьютера (далее - ПК) и не является метрологически значимым. Использование внешнего ПО осуществляется соединением нагрузок с ПК через интерфейс связи LAN.
Идентификационные данные метрологически значимого встроенного ПО нагрузок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку нагрузки любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Функции и особенности» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений«Нагрузки электронные программируемые IT8900. Стандарт предприятия» ITECH ELECTRONIC CO., LTD., Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
ПравообладательITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
ITECH ELECTRONIC CO., LTD., КитайАдрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Изготовители ITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Адрес места осуществления деятельности: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер.
Конструктивно нагрузки выполнены в металлическом корпусе стоечного исполнения для установки в стойку. Индикация режимов работы, установленных значений напряжения и силы постоянного тока, осуществляется с помощью дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели. На задней панели нагрузок расположены аналоговые и цифровые интерфейсы связи, разъем для подключения к сети питания.
Нагрузки выпускаются в следующих модификациях: IT8902A-150-200, IT8902E-150-200, IT8902A-600-140, IT8902E-600-140, IT8902A-1200-80, IT8902E-1200-80, IT8904A-150-400, IT8904E-150-400, IT8904A-600-280, IT8904E-600-280, IT8904A-1200-160, IT8904E-1200-160, IT8906A-150-600, IT8906E-150-600, IT8906A-600-420, IT8906E-600-420, IT8906A-1200-240,
IT8906E-1200-240, IT8912A-150-1200, IT8912E-150-1200, IT8912A-600-840, IT8912E-600-840, IT8912A-1200-480, IT8912E-1200-480, IT8918A-150-1800, IT8918E-150-1800, IT8918A-600-1260, IT8918E-600-1260, IT8918A-1200-720, IT8918E-1200-720.
Модификации нагрузок отличаются формой и размерами корпусов, максимальными значениями установки/измерений силы, напряжения постоянного тока и электрической мощности постоянного тока, расположением входных клемм и органов управления.
Серийный номер наносится на заднюю панель на маркировочную наклейку в виде цифрового кода.
Общий вид нагрузок с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1, 2. Нанесение знака поверки на нагрузки не предусмотрено. Пломбирование мест настройки (регулировки) нагрузок не предусмотрено.
|
1 яявк^язг— _ | |
|
1 7.&7U |
11.93Й 1 |
|
__iL_ |
CC- 0.00Й 1 |
-
• ©@©e
-
• ©GO©
00® G
Место нанесения
Место нанесения
Место нанесения
Место нанесения
серийного номера
знака утверждения
типа
U диполь

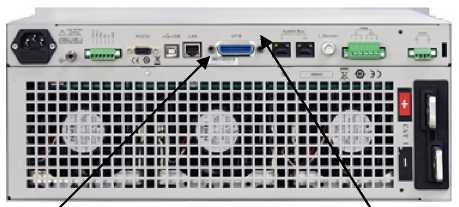

Рисунок 1 - Общий вид нагрузок мощностью 2, 4 и 6 кВт с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 2 - Общий вид нагрузок мощностью 12 и 18 кВт с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 2 - Метрологические характеристики в режиме установки напряжения и силы постоянного тока, электрической мощности постоянного
тока
|
Модификация нагрузок |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
|
IT8902A-150-200 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и+0,0005-ид) |
от 0 до 20 от 0 до 200 |
±(0,00057+0,001-Тд) |
от 0 до 2000 |
±(0,002-Р+0,002-Рд) |
|
IT8902E-150-200 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и+0,0005-Цд) |
от 0 до 20 от 0 до 200 |
±(0,001-Т+0,001-Тд) |
от 0 до 2000 |
±(0,002-Р+0,003-Рд) |
|
IT8902A-600-140 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 14 от 0 до 140 |
±(0,00057+0,001-Тд) |
от 0 до 2000 |
±(0,002-Р+0,002-Рд) |
|
IT8902E-600-140 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 14 от 0 до 140 |
±(0,001-Т+0,001-Тд) |
от 0 до 2000 |
±(0,002-Р+0,003-Рд) |
|
IT8902A-1200-80 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,000577+0,06) ±(0,000577+0,6) ±(0,000577+18) |
от 0 до 8 от 0 до 80 |
±(0,00057+0,001-Тд) |
от 0 до 2000 |
±(0,002-Р+0,002-Рд) |
|
IT8902E-1200-80 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,000577+0,06) ±(0,000577+0,6) ±(0,000577+18) |
от 0 до 8 от 0 до 80 |
±(0,001-Т+0,001-Тд) |
от 0 до 2000 |
±(0,002-Р+0,003-Рд) |
|
Модификация нагрузок |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
|
IT8904A-150-400 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005U+0,0005U) |
от 0 до 40 от 0 до 200 включ. св. 200 до 400 включ. |
±(0,00057+0,04) ±(0,00057+0,4) ±(0,00057+4) |
от 0 до 4000 |
±(0,002-Р+0,002-ТД) |
|
IT8904E-150-400 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005U+0,0005U) |
от 0 до 40 от 0 до 200 включ. св. 200 до 400 включ. |
±(0,001-7+0,04) ±(0,001-7+0,4) ±(0,001-7+4) |
от 0 до 4000 |
±(0,002-Р+0,003-ТД) |
|
IT8904A-600-280 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 28 от 0 до 200 включ. св. 200 до 280 включ. |
±(0,00057+0,028) ±(0,00057+0,28) ±(0,00057+2,8) |
от 0 до 4000 |
±(0,002-Р+0,002-ТД) |
|
IT8904E-600-280 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 28 от 0 до 200 включ. св. 200 до 280 включ. |
±(0,001-7+0,028) ±(0,001-7+0,28) ±(0,001-7+2,8) |
от 0 до 4000 |
±(0,002-Р+0,003-ТД) |
|
IT8904A-1200-160 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,000577+0,06) ±(0,000577+0,6) ±(0,000577+18) |
от 0 до 16 от 0 до 160 |
±(0,0005-7+0,001-7д) |
от 0 до 4000 |
±(0,002-Р+0,002-ТД) |
|
Модификация нагрузок |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
|
IT8904E-1200-160 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0005-U+0,06) ±(0,0005U+0,6) ±(0,0005U+18) |
от 0 до 16 от 0 до 160 |
±(0,001-7+0,001-7д) |
от 0 до 4000 |
±(0,002-Р+0,003-ТД) |
|
IT8906A-150-600 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и+0,0005-ид) |
от 0 до 60 от 0 до 200 включ. св. 200 до 600 включ. |
±(0,00057+0,06) ±(0,00057+0,6) ±(0,00057+6) |
от 0 до 6000 |
±(0,002-Р+0,002-ТД) |
|
IT8906E-150-600 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и+0,0005-Цд) |
от 0 до 60 от 0 до 200 включ. св. 200 до 600 включ. |
±(0,001-7+0,06) ±(0,001-7+0,6) ±(0,001-7+6) |
от 0 до 6000 |
±(0,002-Р+0,003-ТД) |
|
IT8906A-600-420 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 42 от 0 до 200 включ. св. 200 до 420 включ. |
±(0,00057+0,042) ±(0,00057+0,42) ±(0,00057+4,2) |
от 0 до 6000 |
±(0,002-Р+0,002-ТД) |
|
IT8906E-600-420 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 42 от 0 до 200 включ. св. 200 до 420 включ. |
±(0,001-7+0,042) ±(0,001-7+0,42) ±(0,001-7+4,2) |
от 0 до 6000 |
±(0,002-Р+0,003-ТД) |
|
Модификация нагрузок |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
|
IT8906A-1200-240 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0005-U+0,06) ±(0,0005U+0,6) ±(0,0005U+18) |
от 0 до 24 от 0 до 200 включ. св. 200 до 240 включ. |
±(0,00057+0,024) ±(0,00057+0,24) ±(0,00057+2,4) |
от 0 до 6000 |
±(0,002-Р+0,002-ТД) |
|
IT8906E-1200-240 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0005^ U+0,06) ±(0,0005U+0,6) ±(0,0005U+18) |
от 0 до 24 от 0 до 200 включ. св. 200 до 240 включ. |
±(0,001-7+0,024) ±(0,001-7+0,24) ±(0,001-7+2,4) |
от 0 до 6000 |
±(0,002-Р+0,003-ТД) |
|
IT8912A-150-1200 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и+0,0005-ид) |
от 0 до 120 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,00057+0,12) ±(0,0005-7+1,2) ±(0,00057+10) |
от 0 до 12000 |
±(0,002-Р+0,002-ТД) |
|
IT8912E-150-1200 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и+0,0005-Цд) |
от 0 до 120 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,0017+0,12) ±(0,001-7+1,2) ±(0,001-7+10) |
от 0 до 12000 |
±(0,002-Р+0,003-ТД) |
|
IT8912A-600-840 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 84 от 0 до 200 включ. св. 200 до 840 включ. |
±(0,00057+0,084) ±(0,00057+0,84) ±(0,00057+8,4) |
от 0 до 12000 |
±(0,002-Р+0,002-ТД) |
|
Модификация нагрузок |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
|
IT8912E-600-840 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 84 от 0 до 200 включ. св. 200 до 840 включ. |
±(0,001-7+0,084) ±(0,001-7+0,84) ±(0,001-7+8,4) |
от 0 до 12000 |
±(0,002-Р+0,0037Д) |
|
IT8912A-1200-480 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,000577+0,06) ±(0,000577+0,6) ±(0,000577+18) |
от 0 до 48 от 0 до 200 включ. св. 200 до 480 включ. |
±(0,00057+0,048) ±(0,00057+0,48) ±(0,00057+4,8) |
от 0 до 12000 |
±(0,002-Р+0,0027Д) |
|
IT8912E-1200-480 |
от 0,1 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,000577+0,06) ±(0,000577+0,6) ±(0,000577+18) |
от 0 до 48 от 0 до 200 включ. св. 200 до 480 включ. |
±(0,001-7+0,048) ±(0,001-7+0,48) ±(0,001-7+4,8) |
от 0 до 12000 |
±(0,002-Р+0,0037Д) |
|
IT8918A-150-1800 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и+0,0005-Цд) |
от 0 до 180 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,00057+0,18) ±(0,0005-7+1,8) ±(0,00057+10) |
от 0 до 18000 |
±(0,002-Р+0,0027Д) |
|
IT8918E-150-1800 |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и+0,0005-Цд) |
от 0 до 180 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,0017+0,18) ±(0,001-7+1,8) ±(0,001-7+10) |
от 0 до 18000 |
±(0,002-Р+0,0037Д) |
|
Модификация нагрузок |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
|
IT8918A-600-1260 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-и+0,0005-Цд) |
от 0 до 126 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,00057+0,126) ±(0,0005-1+1,26) ±(0,0005-7+10) |
от 0 до 18000 |
±(0,002Р+0,002Рд) |
|
IT8918E-600-1260 |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-U+0,0005-ид) |
от 0 до 126 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,001-7+0,126) ±(0,001-7+1,26) ±(0,001-7+10) |
от 0 до 18000 |
±(0,002Р+0,003Рд) |
|
IT8918A-1200-720 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,000577+0,06) ±(0,000577+0,6) ±(0,000577+18) |
от 0 до 72 от 0 до 200 включ. св. 200 до 720 включ. |
±(0,00057+0,072) ±(0,00057+0,72) ±(0,00057+7,2) |
от 0 до 18000 |
±(0,002Р+0,002Рд) |
|
IT8918E-1200-720 |
от 0,1 до 120 от 0,1 до 1000 включ. св. 1000 до 1200 включ. |
±(0,000577+0,06) ±(0,000577+0,6) ±(0,000577+18) |
от 0 до 72 от 0 до 200 включ. св. 200 до 720 включ. |
±(0,001-7+0,072) ±(0,001-7+0,72) ±(0,001-7+7,2) |
от 0 до 18000 |
±(0,002Р+0,003Рд) |
|
Примечания: U- установленное значение напряжения постоянного тока, В; ид - величина диапазона установки напряжения постоянного тока, В; I - установленное значение силы постоянного тока, А; 7д - величина диапазона установки силы постоянного тока, А; P - установленное значение электрической мощности постоянного тока, Вт; Рд - величина диапазона установки электрической мощности постоянного тока, Вт. | ||||||
Таблица 3 - Метрологические характеристики в режиме измерений напряжения и силы постоянного тока, электрической мощности постоянного
тока
|
Модификация нагрузок |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, Вт |
|
IT8902A-150-200 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-ид) |
от 0 до 20 от 0 до 200 |
±(0,0005Т+0,0017д) |
от 0 до 2000 |
±(0,002-Р+0,002-Рд) |
|
IT8902E-150-200 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-ЦД) |
от 0 до 20 от 0 до 200 |
±(0,0017+0,0017Д) |
от 0 до 2000 |
±(0,002-Р+0,003-Рд) |
|
IT8902A-600-140 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-ЦД) |
от 0 до 14 от 0 до 140 |
±(0,0005Т+0,0017д) |
от 0 до 2000 |
±(0,002-Р+0,002-Рд) |
|
IT8902E-600-140 |
от 0 до 60 от 0 до 600 |
±(0,00025U+0,00025U) |
от 0 до 14 от 0 до 140 |
±(0,0017+0,0017Д) |
от 0 до 2000 |
±(0,002-Р+0,003-Рд) |
|
IT8902A-1200-80 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0002577+0,03) ±(0,0002577+0,3) ±(0,0002577+18) |
от 0 до 8 от 0 до 80 |
±(0,0005Т+0,0017д) |
от 0 до 2000 |
±(0,002-Р+0,002-Рд) |
|
IT8902E-1200-80 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0002577+0,03) ±(0,0002577+0,3) ±(0,0002577+18) |
от 0 до 8 от 0 до 80 |
±(0,0017+0,0017Д) |
от 0 до 2000 |
±(0,002-Р+0,003-Рд) |
|
IT8904A-150-400 |
от 0 до 18 от 0 до 150 |
±(0,00025U+0,00025U) |
от 0 до 40 от 0 до 200 включ. св. 200 до 400 включ. |
±(0,00057+0,04) ±(0,00057+0,4) ±(0,00057+4) |
от 0 до 4000 |
±(0,002-Р+0,002-Рд) |
|
Модификация нагрузок |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, Вт |
|
IT8904E-150-400 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-ид) |
от 0 до 40 от 0 до 200 включ. св. 200 до 400 включ. |
±(0,001-7+0,04) ±(0,001-7+0,4) ±(0,001-7+4) |
от 0 до 4000 |
±(0,002-Р+0,003-ТД) |
|
IT8904A-600-280 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-Цд) |
от 0 до 28 от 0 до 200 включ. св. 200 до 280 включ. |
±(0,00057+0,028) ±(0,00057+0,28) ±(0,00057+2,8) |
от 0 до 4000 |
±(0,002-Р+0,002-ТД) |
|
IT8904E-600-280 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-Цд) |
от 0 до 28 от 0 до 200 включ. св. 200 до 280 включ. |
±(0,001-7+0,028) ±(0,001-7+0,28) ±(0,001-7+2,8) |
от 0 до 4000 |
±(0,002-Р+0,003-ТД) |
|
IT8904A-1200-160 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0002577+0,03) ±(0,0002577+0,3) ±(0,0002577+18) |
от 0 до 16 от 0 до 160 |
±(0,0005-7+0,001-7д) |
от 0 до 4000 |
±(0,002-Р+0,002-ТД) |
|
IT8904E-1200-160 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0002577+0,03) ±(0,0002577+0,3) ±(0,0002577+18) |
от 0 до 16 от 0 до 160 |
±(0,001-7+0,001-7д) |
от 0 до 4000 |
±(0,002-Р+0,003-ТД) |
|
Модификация нагрузок |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, Вт |
|
IT8906A-150-600 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-Цд) |
от 0 до60 от 0 до 200 включ. св. 200 до 600 включ. |
±(0,00057+0,06) ±(0,00057+0,6) ±(0,00057+6) |
от 0 до 6000 |
±(0,002-Р+0,002-ТД) |
|
IT8906E-150-600 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-Цд) |
от 0 до 60 от 0 до 200 включ. св. 200 до 600 включ. |
±(0,001-7+0,06) ±(0,001-7+0,6) ±(0,001-7+6) |
от 0 до 6000 |
±(0,002-Р+0,003-ТД) |
|
IT8906A-600-420 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-Цд) |
от 0 до 42 от 0 до 200 включ. св. 200 до 420 включ. |
±(0,00057+0,042) ±(0,00057+0,42) ±(0,00057+4,2) |
от 0 до 6000 |
±(0,002-Р+0,002-ТД) |
|
IT8906E-600-420 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-Цд) |
от 0 до 42 от 0 до 200 включ. св. 200 до 420 включ. |
±(0,001-7+0,042) ±(0,001-7+0,42) ±(0,001-7+4,2) |
от 0 до 6000 |
±(0,002-Р+0,003-ТД) |
|
IT8906A-1200-240 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0002577+0,03) ±(0,0002577+0,3) ±(0,0002577+18) |
от 0 до 24 от 0 до 200 включ. св. 200 до 240 включ. |
±(0,00057+0,024) ±(0,00057+0,24) ±(0,00057+2,4) |
от 0 до 6000 |
±(0,002-Р+0,002-ТД) |
|
Модификация нагрузок |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, Вт |
|
IT8906E-1200-240 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,00025U+0,03) ±(0,00025U+0,3) ±(0,00025-U+18) |
от 0 до 24 от 0 до 200 включ. св. 200 до 240 включ. |
±(0,001-7+0,024) ±(0,001-7+0,24) ±(0,001-7+2,4) |
от 0 до 6000 |
±(0,002-Р+0,003-Рд) |
|
IT8912A-150-1200 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-ид) |
от 0 до 120 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,00057+0,12) ±(0,0005-7+1,2) ±(0,00057+10) |
от 0 до 12000 |
±(0,002-Р+0,002-Рд) |
|
IT8912E-150-1200 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-Цд) |
от 0 до 120 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,0017+0,12) ±(0,001-7+1,2) ±(0,001-7+10) |
от 0 до 12000 |
±(0,002-Р+0,003-Рд) |
|
IT8912A-600-840 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-Цд) |
от 0 до 84 от 0 до 200 включ. св. 200 до 840 включ. |
±(0,00057+0,084) ±(0,00057+0,84) ±(0,00057+8,4) |
от 0 до 12000 |
±(0,002-Р+0,002-Рд) |
|
IT8912E-600-840 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-Цд) |
от 0 до 84 от 0 до 200 включ. св. 200 до 840 включ. |
±(0,001-7+0,084) ±(0,001-7+0,84) ±(0,001-7+8,4) |
от 0 до 12000 |
±(0,002-Р+0,003-Рд) |
|
Модификация нагрузок |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, Вт |
|
IT8912A-1200-480 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,00025U+0,03) ±(0,00025U+0,3) ±(0,00025-U+18) |
от 0 до 48 от 0 до 200 включ. св. 200 до 480 включ. |
±(0,00057+0,048) ±(0,00057+0,48) ±(0,00057+4,8) |
от 0 до 12000 |
±(0,002-Р+0,002-ТД) |
|
IT8912E-1200-480 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,00025U+0,03) ±(0,00025U+0,3) ±(0,00025-U+18) |
от 0 до 48 от 0 до 200 включ. св. 200 до 480 включ. |
±(0,001-7+0,048) ±(0,001-7+0,48) ±(0,001-7+4,8) |
от 0 до 12000 |
±(0,002-Р+0,003-ТД) |
|
IT8918A-150-1800 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-ид) |
от 0 до 180 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,00057+0,18) ±(0,0005-7+1,8) ±(0,00057+10) |
от 0 до 18000 |
±(0,002-Р+0,002-ТД) |
|
IT8918E-150-1800 |
от 0 до 18 от 0 до 150 |
±(0,00025-и+0,00025-Цд) |
от 0 до 180 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,0017+0,18) ±(0,001-7+1,8) ±(0,001-7+10) |
от 0 до 18000 |
±(0,002-Р+0,003-ТД) |
|
IT8918A-600-1260 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-Цд) |
от 0 до 126 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,00057+0,126) ±(0,0005-7+1,26) ±(0,00057+10) |
от 0 до 18000 |
±(0,002-Р+0,002-ТД) |
|
Модификация нагрузок |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, Вт |
|
IT8918E-600-1260 |
от 0 до 60 от 0 до 600 |
±(0,00025-и+0,00025-Цд) |
от 0 до 126 от 0 до 200 включ. св. 200 до 1000 включ. |
±(0,001-1+0,126) ±(0,0017+1,26) ±(0,001-1+10) |
от 0 до 18000 |
±(0,002Р+0,003Рд) |
|
IT8918A-1200-720 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0002577+0,03) ±(0,0002577+0,3) ±(0,0002577+18) |
от 0 до 72 от 0 до 200 включ. св. 200 до 720 включ. |
±(0,00057+0,072) ±(0,00057+0,72) ±(0,00057+7,2) |
от 0 до 18000 |
±(0,002Р+0,002Рд) |
|
IT8918E-1200-720 |
от 0 до 120 от 0 до 1000 включ. св. 1000 до 1200 включ. |
±(0,0002577+0,03) ±(0,0002577+0,3) ±(0,0002577+18) |
от 0 до 72 от 0 до 200 включ. св. 200 до 720 включ. |
±(0,001-7+0,072) ±(0,001-7+0,72) ±(0,001-7+7,2) |
от 0 до 18000 |
±(0,002Р+0,003Рд) |
|
Примечания: U- измеренное значение напряжения постоянного тока, В; ид - величина диапазона измерений напряжения постоянного тока, В; I - измеренное значение силы постоянного тока, А; 7д - величина диапазона измерений силы постоянного тока, А; P - измеренное значение электрической мощности постоянного тока, Вт; Рд - величина диапазона измерений электрической мощности постоянного тока, Вт. | ||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
220±22 50 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
910х890х550 |
|
Масса, кг, не более |
193 |
|
Рабочие условия измерений:
|
от 0 до +40 до 80 |
