Номер по Госреестру СИ: 90289-23
90289-23 Скобы рычажные
(Обозначение отсутствует)
Назначение средства измерений:
Скобы рычажные (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Внешний вид.
Скобы рычажные
Рисунок № 1
Внешний вид.

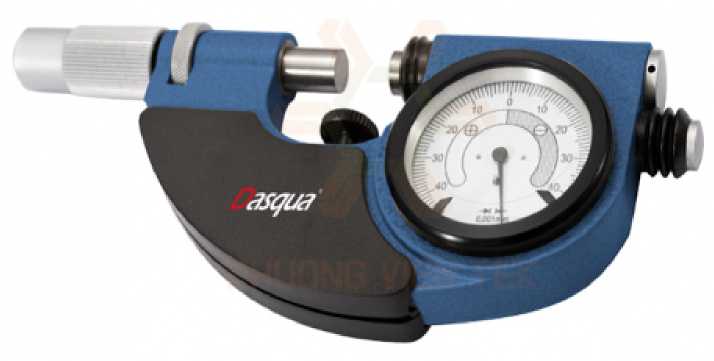

Скобы рычажные
Рисунок № 2
Внешний вид.
Скобы рычажные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Порядок работы» паспорта скоб.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1-10" 9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
Стандарт предприятия Dasqua Technology Ltd «Скобы рычажные».
ПравообладательDasqua Technology Ltd, КНР
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
К средствам измерений данного типа относятся скобы модели 4146.
Скобы состоят из корпуса, встроенного отсчетного устройства, переставной пятки со пятки,
отвода подвижной
стопорным устройством, подвижной пятки, механизма теплоизоляционных накладок, а также упора или без него.
Переставная пятка представляет собой микропару измерения при помощи специальной гайки. Подвижная пятка усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
и перемещается вдоль под действием измерительного
линии
Товарный знак наносится на паспорт скоб типографским методом и
на циферблат краской или с помощью наклейки.
Заводской номер скобы в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на переставную пятку или теплоизоляционную накладку скобы краской, лазерной маркировкой или в виде наклейки, в местах, указанных на рисунке 2.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид скоб указан на рисунке 1.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид скоб

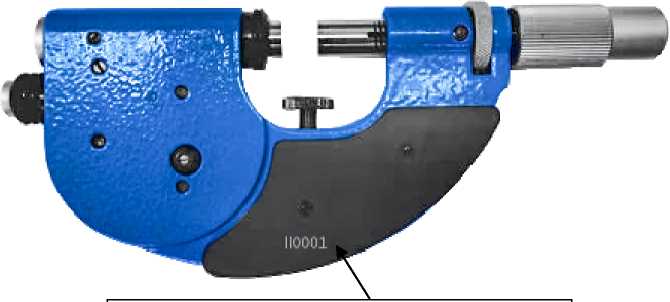

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 5 -
Наименование |
Обозначение |
Комплектность |
Скоба рычажная |
1 шт. | |
Футляр |
1 шт. | |
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики скоб
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мкм | ||
Цена деления, мм |
Диапазон показаний, мм |
±30 делений включ.от нулевого штриха |
св. ±30 делений от нулевого штриха | |
От 0 до 25 |
0,001 |
От -0,04 до +0,04 |
±1,0 |
±2,0 |
От 25 до 50 |
±1,0 |
±2,0 | ||
От 50 до 75 |
±1,0 |
±2,0 | ||
От 75 до 100 |
±1,0 |
±2,0 |
Таблица 2 - Допуски плоскостности и параллельности, размах показаний
Диапазон измерений скоб, мм |
Допуск, мкм |
Размах показаний, цены деления шкалы отсчетного устройства, не более | |
плоскостности |
параллельности | ||
От 0 до 25 |
0,3 |
0,9 |
1/3 |
От 25 до 50 | |||
От 50 до 75 |
1,2 | ||
От 75 до 100 | |||
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы, сколы. |
Таблица 3 - Габаритные размеры и масса
Диапазон измерений скоб, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
От 0 до 25 |
185х21х80 |
1,1 |
От 25 до 50 |
215х21х95 |
1,2 |
От 50 до 75 |
240x21x110 |
1,4 |
От 75 до 100 |
270x21x130 |
1,6 |
Таблица 4 - Условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации:
|
От +15 до +25 80 |
