Сведения о средстве измерений: 90185-23 Индикаторы рычажно-зубчатые

Номер по Госреестру СИ: 90185-23
90185-23 Индикаторы рычажно-зубчатые
(Обозначение отсутствует)

Назначение средства измерений:
Индикаторы рычажно-зубчатые (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.

сертификация программного обеспечения

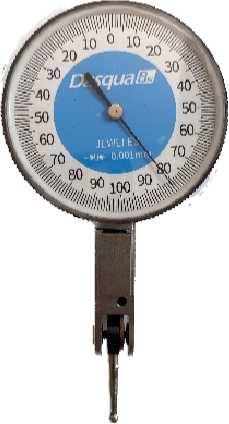

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 1

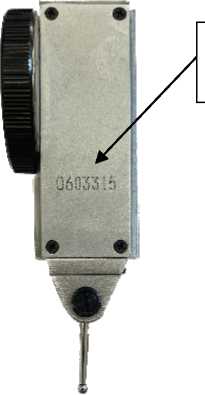

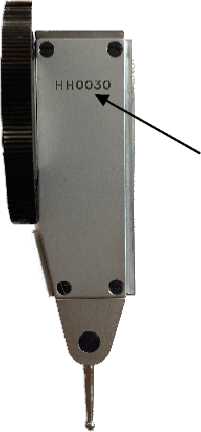

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 2
Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 3

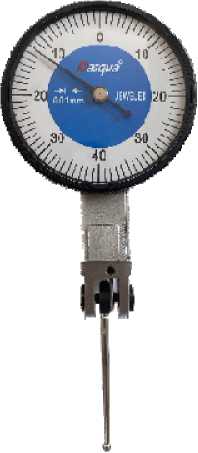

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 4

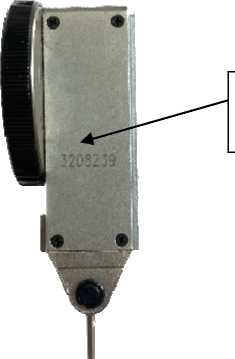

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 5
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 5

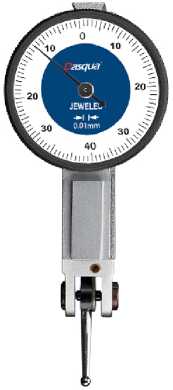

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 6
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 6

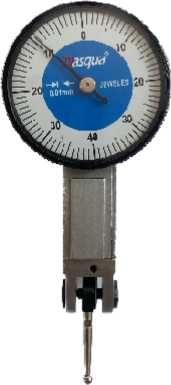

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 7
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 7

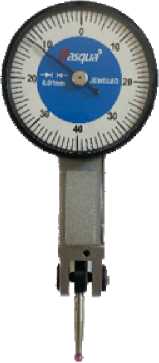

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 8
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 8
Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 9
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 9

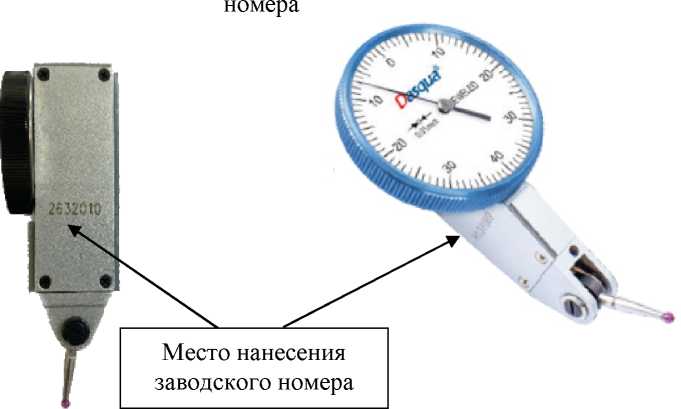

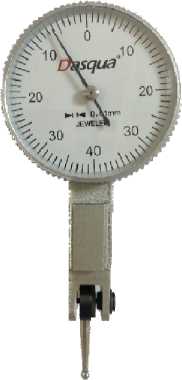

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 10
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 10

Общие сведения

Дата публикации - 18.10.2023
Срок свидетельства - 17.10.2028
Номер записи - 192126
ID в реестре СИ - 1411574
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ИРБ 0-1-0,002 мм, ИРБ 0-0,8 0,01 мод. 5221, ИРБ 0-0,5 0,01 мод. 5221, ИРБ 0-0,2-0,002 мм, ИРБ, Без модификации, 5461, 5223-3105-А, 5223-3105-A, 5223 диап.(0-0,2) мм, ц.д. 0,002 мм, 5223 (0 - 0,2) мм, ц.д. 0,002 мм, 5223, 5221-3105-А, 5221-1140-А, 5221-1140, 5221-1002, 5221 диап.(0-0,8) мм, ц.д. 0,01 мм, 5221 диап.(0-0,2) мм, ц.д. 0,002 мм, 5221 (0 - 0,8) мм, ц.д. 0,01 мм, 5221,

Производитель

Изготовитель - Dasqua Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 560
Выдано извещений - 19
Кол-во периодических поверок - 93
Кол-во средств измерений - 337
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2204 от 2023.10.17 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Индикаторы рычажно-зубчатые (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Dasqua Technology Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90185-23
17.10.2028
Индикаторы рычажно-зубчатые, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
90289-23
25.10.2028
Скобы рычажные, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
91408-24
26.02.2029
Микрометры рычажные , Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
91861-24
12.04.2029
Штангенрейсмасы, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
92712-24
25.07.2029
Микрометры гладкие, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
92862-24
12.08.2029
Нутромеры микрометрические трехточечные, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
92862-24
12.08.2029
Нутромеры микрометрические трехточечные, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
95529-25
21.05.2030
Штангенглубиномеры, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
96132-25
13.08.2030
Нутромеры индикаторные,
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
96544-25
01.10.2030
Нутромеры микрометрические,
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
96817-25
05.11.2030
Проволочки и ролики,
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
97202-25
17.12.2030
Машины видеоизмерительные, FlashTester
Dasqua Technology Ltd (КИТАЙ )
ОТ
1 год
97686-26
12.02.2031
Угломеры,
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Индикаторы рычажно-зубчатые (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САМАРСКИЙ ЦСМ"
(RA.RU.311429)
РСТ
  • мод. 5221, (0-0,8)
  • 8 6 2 0 8 6 2
    ООО "МЦ СЕВР ГРУПП"
    (RA.RU.314078)
  • мод.5221
  • 91 88 3 0 91 88 3
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • мод. 5221
  • 5221
  • 5223
  • 24 23 1 12 24 23 1
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • 5221 диап.(0-0,2) мм, ц.д. 0,002 мм
  • 5221 диап.(0-0,8) мм, ц.д. 0,01 мм
  • 5223 диап.(0-0,2) мм, ц.д. 0,002 мм
  • 24 24 0 0 24 24 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 5221
  • 5461
  • 18 3 17 1 0 18 17 1
    ООО РМЦ "КАЛИБРОН"
    (РОСС RU.0001.310096)
  • мод.5223
  • 5221
  • 41 9 38 3 1 41 38 3
    ФБУ "Брянский ЦСМ"
    (RA.RU.311364)
    РСТ
  • Нет модификации
  • 11 10 1 1 11 10 1
    ФБУ "СМОЛЕНСКИЙ ЦСМ"
    (RA.RU.311305)
    РСТ
  • от 0 до 0,8 мм
  • 1 0 1 0 1 0 1
    АО "ОДК"
    (RA.RU.312444)
  • ИРБ 0-0,5 0,01 мод. 5221
  • ИРБ 0-0,8 0,01 мод. 5221
  • 16 2 12 4 4 0 0 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • модель 5221
  • 5221
  • 9 6 3 0 9 6 3
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • 5221-3105-А
  • 5221-1140-А
  • 5221
  • 5223
  • серии 5223-3105-А
  • 83 1 71 12 0 83 71 12
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • 5221
  • 3 0 3 0 3 0 3
    АО "СЕВЕРНЫЙ ПРЕСС"
    (РОСС СОБ 3.00102.2013)
  • серии 5221
  • серия 5221
  • модель 5221
  • ИРБ
  • мод. 5221
  • 5223
  • 5223-3105-А
  • 5221
  • 5221-1140
  • 5223-3105-A
  • 143 138 5 0 143 138 5
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • 5221
  • 5223
  • 24 24 0 0 24 24 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • 5221
  • 7 0 7 0 7 0 7
    ООО "СИМПЛ"
    (RA.RU.314131)
  • 5223 (0 - 0,2) мм, ц.д. 0,002 мм
  • 5221 (0 - 0,8) мм, ц.д. 0,01 мм
  • 6 0 6 0 6 0 6
    АО "ЦМИДИМ"
    (RA.RU.314725)
  • 5221
  • 10 10 0 0 10 10 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • модель 5223
  • модель 5221
  • 7 0 7 0 0 0 0
    ООО "НМОП"
    (RA.RU.311359)
  • мод. 5221 (0-0,8) мм
  • мод. 5221
  • 3 0 3 0 3 0 3
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • модель 5221
  • 2 0 2 0 2 0 2
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)
    РСТ
  • 5221
  • 1 0 1 0 1 0 1
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • 5221
  • 7 0 7 0 7 0 7
    АО "ЭЛАРА"
    (0948)
  • 5221-1002
  • 1 0 1 0 1 0 1
    АО «Протон-ПМ»
    (РОСС СОБ 3.00144.2013)
  • 5221
  • 5223
  • 18 18 0 18 0 18 0 18
    АО "У-У ППО"
    (RA.RU.312103)
  • ИРБ 0-1-0,002 мм
  • ИРБ 0-0,2-0,002 мм
  • 2 1 0 2 1 2 0 2

    Стоимость поверки Индикаторы рычажно-зубчатые (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 4 «Порядок работы» паспорта индикаторов.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

    Стандарт предприятия Dasqua Technology Ltd «Индикаторы рычажно-зубчатые».

    Правообладатель

    Dasqua Technology Ltd, КНР

    Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

    Изготовитель

    Dasqua Technology Ltd, КНР
    Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

    Испытательный центр

    Общество с ограниченной ответственностью «Метрологический Центр Севр групп»
    (ООО «МЦ Севр групп»)
    Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. манcарда/XШA/33Б
    Тел.: +7 (495) 822-18-08
    Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru

    Правообладатель

    Dasqua Technology Ltd, КНР
    Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

    Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.

    Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой (модели 5221, 5223 и 5461) или цифрового отсчетного устройства (модель 5410). Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка (модели 5221, 5223 и 5461).

    К средствам измерений данного типа относятся индикаторы следующих моделей:

    • - 5221 - боковые со шкалами, параллельными или расположенными под углом к оси измерительного рычага в его среднем положении. Индикаторы с диапазоном измерений от 0 до 0,5 мм оснащены сменными измерительными рычагами с наконечниками диаметров 1, 2 и 3 мм.

    • - 5223 - боковые со шкалами, параллельными оси измерительного рычага в его среднем положении.

    • - 5461 - торцевые со шкалами, перпендикулярными оси измерительного рычага в его среднем положении.

    • - 5410 - боковые с цифровым отсчетным устройством, параллельным оси измерительного рычага в его среднем положении.

    Индикаторы отличаются диаметрами круговой шкалы, длиной измерительного рычага и материалом измерительного наконечника (сталь или искусственный корунд).

    Индикаторы могут быть оснащены зажимным устройством типа «ласточкин хвост», с втулкой для крепления в стойках и штативах, измерительной стойкой.

    Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±100° от его среднего положения и неизменность установленного положения в процессе измерения.

    Т й Dasqua           й

    Товарный знак                наносится на титульный лист паспорта индикаторов

    типографским методом и на циферблат индикаторов краской или методом лазерной маркировки.

    Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 1 - 9.

    Возможность нанесения знака поверки на средство измерений отсутствует.

    Общий вид индикаторов указан на рисунках 1 - 9.

    Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

    Цвет товарного знака, шкалы или ободка может отличаться от представленных на рисунках 1-9 и не влияет на метрологические характеристики индикаторов.

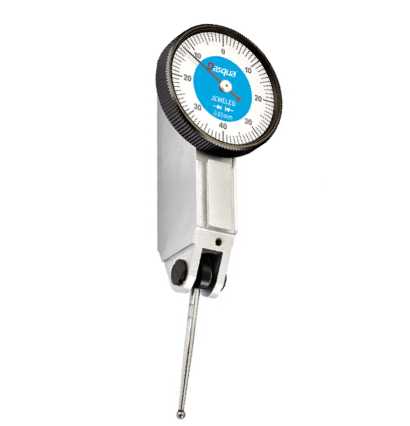

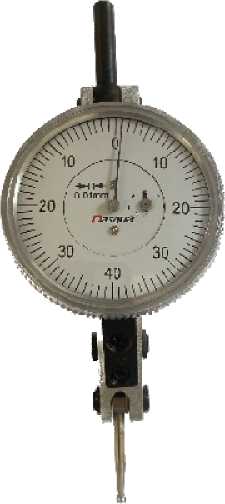

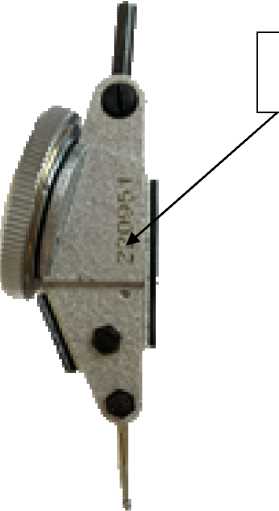

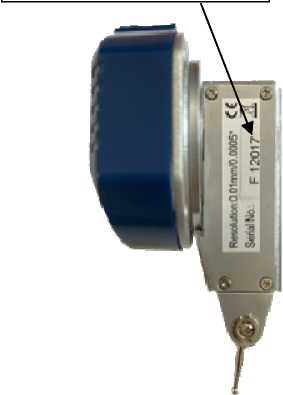

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

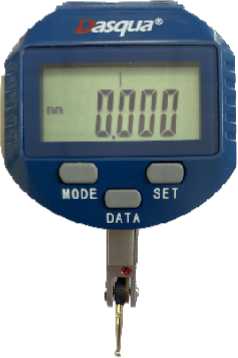

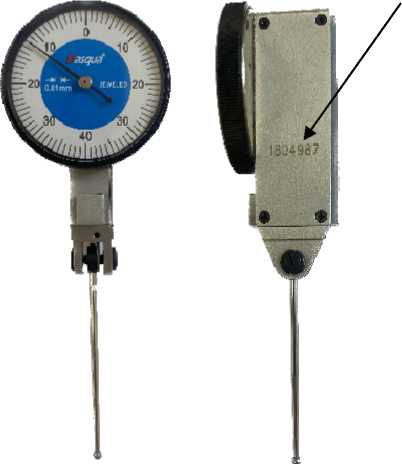

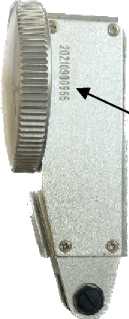

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения заводского номера

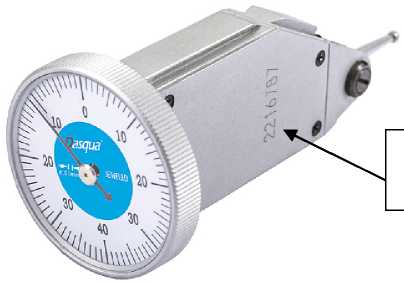

    Рисунок 1 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского

    номера

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 2 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского номера

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения заводского номера

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 3 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 4 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    номера

    Место нанесения заводского номера

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 5 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского

    номера

    Место нанесения заводского номера

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 6 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    номера

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 7 - Общий вид индикаторов модели 5221 с указанием места нанесения заводского

    номера

    Место нанесения заводского номера

    Рисунок 8 - Общий вид индикаторов модели 5223 с указанием места нанесения заводского

    номера

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 9 - Общий вид индикаторов модели 5461 с указанием места нанесения заводского

    номера

    Место нанесения заводского номера

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Bi'
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 10 - Общий вид индикаторов модели 5410 с указанием места нанесения заводского

    номера

    Лист № 6 Всего листов 8

    Таблица 5 -

    Наименование

    Обозначение

    Комплектность

    Индикатор рычажно-зубчатый

    -

    1 шт.

    Элемент питания (для индикаторов модели 5410)

    -

    1 шт.

    Сменные измерительные рычаги (для индикаторов модели 5221 с диапазоном измерений от 0 до 0,5 мм)

    -

    1 компл.

    Державка для крепления «ласточкин хвост» (по дополнительному заказу)

    -

    1 шт

    Футляр

    -

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Наибольшая разность погрешностей, размах показаний индикаторов с ценой деления 0,001 и 0,002 мм и с шагом дискретности

    0,001 мм

    Модель индикатора

    Диапазон измерений, мм

    Цена деления (Шаг дискретности), мм

    Наибольшая разность погрешностей1, мкм, не более

    Размах показаний2, мкм, не более

    на любом участке шкалы в пределах, мм

    на всем диапазоне измерений

    0,01

    0,02

    0,1

    при прямом ходе

    при прямом и обратном ходах

    5221

    От 0 до 0,2

    0,001

    2

    -

    3

    3

    4

    2

    От 0 до 0,2

    0,002

    -

    2

    4

    5

    6

    2

    5223

    От 0 до 0,2

    0,002

    -

    2

    -

    -

    6

    2

    5410

    От 0 до 0,4

    0,001

    -

    -

    -

    10

    13

    3

    От 0 до 0,8

    0,001

    -

    -

    -

    10

    13

    3

    Примечания:

    • 1 - Под наибольшей разностью погрешностей измерений индикатора понимают сумму наибольших абсолютных значений положительных и отрицательных показаний в любых двух отметках шкалы при прямом и обратном ходе измерительного рычага.

    • 2 - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

    Таблица 2 - Наибольшая разность погрешностей, размах показаний индикаторов с ценой деления (шагом дискретности) 0,01 мм

    Модель индикатора

    Диапазон измерений, мм

    Цена деления (Шаг дискретности), мм

    Наибольшая разность погрешностей1, мкм, не более

    Размах показаний2, мкм, не более

    на любом участке шкалы в пределах, мм

    на всем диапазоне измерений

    0,05

    0,1

    0,25

    0,4

    при прямом ходе

    при прямом и обратном ходах

    5221

    От 0 до 0,5

    0,01

    3

    5

    8

    -

    10

    13

    3

    От 0 до 0,8

    0,01

    4

    5

    8

    10

    13

    3

    От 0 до 1,6

    0,01

    4

    5

    10

    20

    25

    9

    5461

    От 0 до 0,8

    0,01

    4

    5

    8

    10

    13

    3

    5410

    От 0 до 0,5

    0,01

    -

    -

    -

    20

    20

    10

    От 0 до 0,8

    0,01

    -

    -

    -

    40

    40

    10

    Примечания:

    • 1 - Под наибольшей разностью погрешностей измерений индикатора понимают сумму наибольших абсолютных значений положительных и отрицательных показаний в любых двух отметках шкалы при прямом и обратном ходе измерительного рычага.

    • 2 - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

    Таблица 3 - Измерительное усилие и усилие поворота измерительного рычага

    Модель

    индикатора

    Диапазон измерений, мм

    Измерительное усилие, Н, не более

    Усилие поворота измерительного рычага, Н

    5221

    От 0 до 0,2

    0,5

    От 2,5 до 7,0

    От 0 до 0,5

    0,5

    От 2,5 до 7,0

    От 0 до 0,8

    0,5

    От 2,5 до 7,0

    От 0 до 1,6

    0,5

    От 2,5 до 7,0

    5223

    От 0 до 0,2

    0,5

    От 2,5 до 7,0

    5461

    От 0 до 0,8

    0,5

    От 2,5 до 7,0

    5410

    От 0 до 0,4

    0,5

    От 2,5 до 7,0

    От 0 до 0,5

    0,5

    От 2,5 до 7,0

    От 0 до 0,8

    0,5

    От 2,5 до 7,0

    Таблица 4 - Основные технические характеристики индикаторов

    Модель индикатора

    Диапазон измерений, мм

    Г абаритные размеры, мм, не более

    Масса, кг, не более

    длина

    ширина

    глубина

    5221

    От 0 до 0,2

    80

    43

    30

    0,06

    От 0 до 0,5

    80

    35

    25

    0,06

    От 0 до 0,8

    110

    40

    32

    0,08

    От 0 до 1,6

    115

    28

    30

    0,10

    5223

    От 0 до 0,2

    75

    32

    26

    0,06

    5461

    От 0 до 0,8

    80

    40

    40

    0,09

    5410

    От 0 до 0,5

    80

    50

    40

    0,10

    От 0 до 0,4

    80

    50

    40

    0,10

    От 0 до 0,8

    80

    50

    40

    0,10

    Таблица 5 - Условия эксплуатации

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    От +15 до +25

    80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
