Номер по Госреестру СИ: 90262-23
90262-23 Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого (далее - СИКГ) предназначена для непрерывного автоматического измерения, регистрации результатов измерений, расчетов объема газа приведённого к стандартным условиям, подготовленного до требований СТО Газпром 089 и определения показателей качества газа, поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого с УКПГ-16С филиала ООО «Газпром добыча Уренгой» УГПУ ПАО «Газпром».

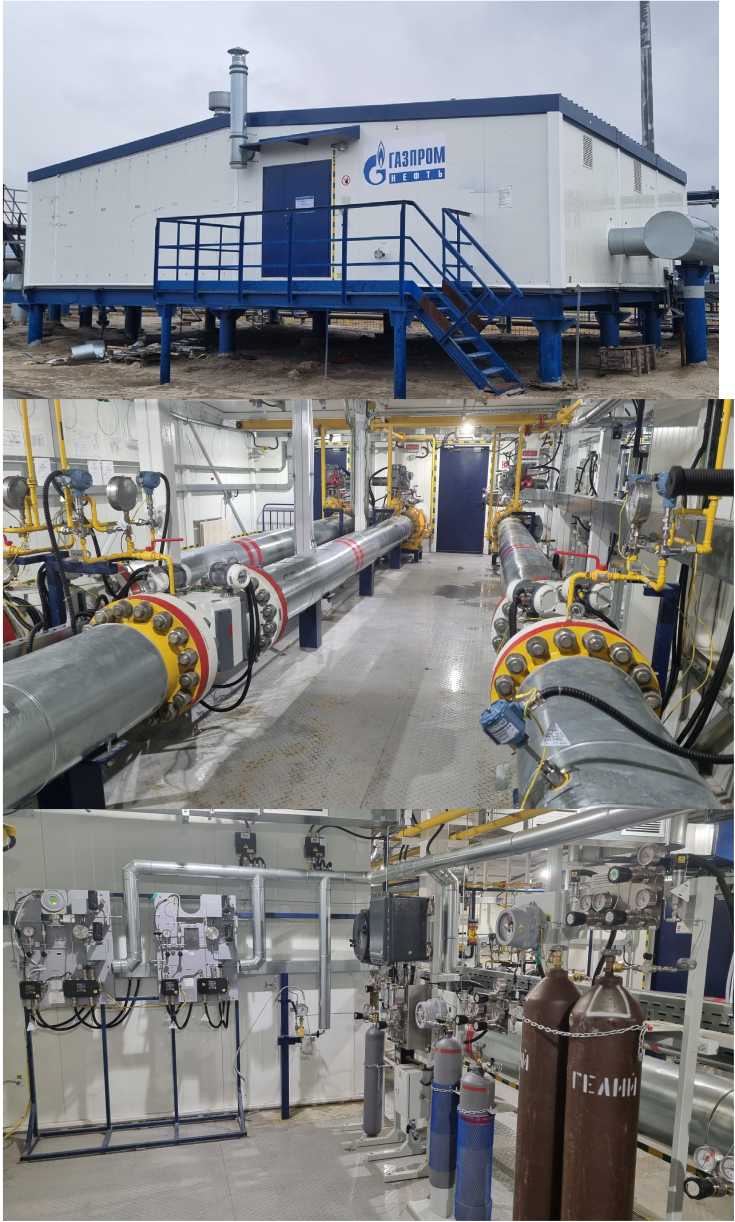

Внешний вид.
Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня -верхний и нижний. К нижнему уровню относится комплекс измерительно-вычислительный «ОКТОПУС-Л» («OCTOPUS-L») (далее - ИВК). ИВК выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. ПО ИВК явлется метрологически значимым.
Примененные специальные средства защиты ПО ИВК в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
К ПО верхнего уровня относится автоматизированное рабочее место оператора с установленным ПО «Rate» (метрологически незначимая часть ПО СИКГ).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные
Идентификационные данные (признаки) |
Значение | |
ИВК «ОКТОПУС-Л» |
ПО «Rate» | |
Идентификационное наименование ПО |
Formula.o |
RateCalc.dll |
Номер версии (идентификационный номер) ПО |
1.000 |
2.4.1.1 |
Цифровой идентификатор ПО |
E4430874 |
F0737B4F |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации СИКГ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМН 1207-2022 «ГСИ. Объем природного газа. Методика измерений системой измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого», свидетельство об аттестации № RA.RU.310652-042/03-2022, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2022.43941.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
ПравообладательОбщество с ограниченной ответственностью «Газпромнефть-Заполярье» (ООО «Газпромнефть-Заполярье»)
ИНН 7728720448
Юридический адрес: 629305, Ямало-Ненецкий автономный округ, г.о. город Новый
Уренгой, г. Новый Уренгой, ул. Таежная, дю 30А, каб. 508
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Тел: 8 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Конструктивно СИКГ состоит из трёх измерительных трубопроводов (двух рабочих и одного резервного), оборудования измерений физико-химических показателей газа, блока обработки информации (БОИ), места для отбора пробы газа в соответствии с ГОСТ 31370-2008 «Газ природный. Руководство по отбору проб».
На каждом измерительном трубопроводе установлены следующие основные средства измерений (СИ):
-
- счетчик газа КТМ600РУС модификации КТМ600 РУС Квадро (регистрационный номер в Федеральном информационном фонде 62301-15);
-
- датчик давления Метран-150 модели 150TA4 (регистрационный номер в Федеральном информационном фонде 32854-13);
-
- датчик температуры Rosemount 644 (регистрационный номер в Федеральном информационном фонде 63889-16);
-
- преобразователь измерительный серий MTL4500, MTL4600, MTL5500 серии MTL5500 модели 5541 (регистрационный номер в Федеральном информационном фонде 3958714).
Оборудование измерений физико-химических показателей газа включает в себя следующие основные СИ:
-
- хроматограф газовый промышленный специализированный МАГ модель КС 50.310000 (регистрационный номер в Федеральном информационном фонде 51723-12);
-
- анализатор точки росы интерференционный «КОНГ-Прима-10» (регистрационный номер в Федеральном информационном фонде 28228-15);
-
- анализатор газовый промышленный модели «АнОкс» КС 50.260-000 (регистрационный номер в Федеральном информационном фонде 57014-14).
БОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав БОИ входят: комплекс измерительно-вычислительный «ОКТОПУС-Л» («OCTOPUS-L») основной и резервный (регистрационный номер в Федеральном информационном фонде 7627919), автоматизированное рабочее место оператора основное и резервное. Комплекс измерительно-вычислительный «ОКТОПУС-Л» осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физико-химических показателей газа в соответствии с ГОСТ 30319.3-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе», расчет объема природного газа, приведенного к стандартным условиям, передачу информации на сенсорную панель оператора. Сенсорная панель оператора предназначена для сбора данных, визуализации и архивирования измерительной и технологической информации, аварийных событий.
Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКГ.
Заводской номер наносится на маркировочную табличку, прикрепленную к трубопроводу СИКГ, методом шелкографии.
Маркеровочная табличка представлена на рисунке 1.
foj ------121
OG5 СИСТЕМЫ НЕФТЬ И ГАЗ EHI ООО «СНГ», 141108, Мос. обл., г. Щёлково, ул. Заводская, д.1, корп. 1 | |
ПРОИЗВОДСТВЕННАЯ ПЛОЩАДКА |
ООО "ДОМЗ". 142005. Московская область, г. Домодедово мкр Центральный, ул. Кирова, стр.27. (495>419-00-96. dornzgdomz ги |
НАИМЕНОВАНИЕ |
Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого |
ОБОЗНАЧЕНИЕ |
0933.00.00.000 |
ЗАВОДСКОЙ НОМЕР |
778 |
КЛЕЙМО ТЕХНИЧЕСКОГО КОНТРОЛЯ | |
ДАТА ИЗГОТОВЛЕНИЯ |
апрель 2021 г. |
ДхШхВ, м |
14x9,4x3,58 |
МАССА БЛОКА, т |
_________________Го |
Рисунок 1 - Маркировочная табличка
Нанесение знака поверки на СИКГ не предусмотрено. Общий вид СИКГ представлен на рисунке 2.
Рисунок 2 - Общий вид СИКГ
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Рабочая среда |
Природный газ (ПГ), соответствующий СТО Газпром 089-2010 |
Диапазон измерений расхода ПГ в стандартных условиях, через СИКГ, м3/ч |
от 81000 до 790000 |
Диапазон измерений расхода ПГ в стандартных условиях, через один измерительный трубопровод, м3/ч |
от 81000 до 395000 |
Диапазон измерений расхода ПГ при рабочих условиях, через СИКГ, м3/ч |
от 588,85 до 12452 |
Диапазон измерений расхода ПГ при рабочих условиях, через один измерительный трубопровод, м3/ч |
от 588,85 до 6226 |
Пределы допускаемой относительной погрешности измерений объема ПГ, приведенного к стандартным условиям, % |
±1,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочий диапазон температуры ПГ, °С |
от -10 до +9 |
Рабочий диапазон давления ПГ, МПа (изб.) |
от 5,1 до 8,2 |
У словный диаметр измерительной линии, мм |
300 |
Температура эксплуатации средств измерений, °С |
от +10 до +25 |
Температура эксплуатации ИВК, °С |
от +15 до +25 |
Параметры электрического питания: - напряжение переменного тока, В |
380/220 |
- частота переменного тока, Г ц |
50 |
Габаритные размеры СИКГ, мм, не более: - высота |
3580 |
- ширина |
9400 |
- длина |
14000 |
Масса, кг, не более |
66 000 |
Условия эксплуатации: - температура окружающей среды, °С |
от -56 до +35 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 80 до 110 |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
87600 |
Режим работы СИКГ |
непрерывный |
