Номер по Госреестру СИ: 88746-23
88746-23 Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 246 на ПСП «Байтуган» ООО «БайТекс» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс"
Рисунок № 1
Общие сведения
Дата публикации - 10.04.2023
Срок свидетельства -
Номер записи - 190746
ID в реестре СИ - 1407791
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Щелково
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№784 от 2023.04.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81624-21 |
Система измерений количества и показателей качества нефтепродуктов ООО "Кудьминская нефтебаза", 1, 8, 0, 8, 6, 7 Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
82335-21 |
Система измерений количества и показателей качества нефти № 297 ООО "ЮКОЛА-нефть", 1, 8, 3, 6, 5, 6 Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
86261-22 |
Система измерений количества и показателей качества нефти №232 ПСП "Бавлы" ПАО "Татнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
86516-22 |
Система измерений количества и параметров нефтегазоводяной смеси СИКНС ООО "Камскойл" при КНС-4 НГДУ "Ямашнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
87722-22 |
Система измерений количества и показателей качества нефтепродуктов № 1257, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
87804-22 |
Системы измерений количества и параметров газа СИКГ-10,0-ХЛ1, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
87985-23 27.01.2028 |
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
88603-23 |
Система измерений количества и показателей качества нефти № 301, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
88746-23 |
Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс", Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
|
89518-23 |
Установки измерительные нефти и нефтяного газа, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
4 года |
|
90262-23 |
Система измерений расхода и количества газа (КУУГ), поступающего с УПГ Песцового месторождения в газопровод газа горючего природного сухого, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
3 года |
|
92019-24 |
Система измерений количества и показателей качества нефти оперативная, Обозначение отсутствует Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированного рабочего места (АРМ) оператора и обеспечивает реализацию функций СИКН. Идентификационные данные ПО СИКН указаны в таблице 2. Метрологические характеристики СИКН указаны с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
ИВК (основной, резервный) |
АРМ оператора «ФОРВАРД Pro» (основное, резервное) | |||
|
Идентификационное наименование ПО |
EMC07.Metrology.dll |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
|
Номер версии (идентификационный номер ПО) |
PX.7000.01.08 |
4.0.0.2 |
4.0.0.4 |
4.0.0.2 |
|
Цифровой идентификатор ПО |
6CFE8968 |
1D7C7BA0 |
E0881512 |
96ED4C9B |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Инструкция. 0015.01.00.000 ИС. МИ. ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 246 на ПСП «Байтуган» ООО «БайТекс», регистрационный номер в ФИФ ОЕИ ФР.1.29.2020.38312.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «БайТекс» (ООО «БайТекс»)
ИНН 5602004322
Юридический адрес: 461630, Оренбургская обл., г. Бугуруслан, ул. Ленинградская, д. 51
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес местонахождения: 420088, Республика Татарстан, г. Казань,
ул. 2-я Азинская, д. 7 «а»
Телефон: 8(843) 272-70-62
Факс: 8(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «БайТекс» (ООО «БайТекс»)
ИНН 5602004322
Юридический адрес: 461630, Оренбургская обл., г. Бугуруслан, ул. Ленинградская, д. 51
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти.
При прямом методе динамических измерений массу брутто нефти определяют с применением преобразователей массового расхода. Выходные электрические сигналы преобразователей поступают на соответствующие входы контроллера измерительновычислительного, который преобразуют их и вычисляет массу нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет контроллер измерительно-вычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока фильтров (БФ), блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК); системы обработки информации. В указанные технологические блоки входят средства измерений, приведенные в таблице 1, по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерении показателей качества нефти, а также контроле технологических режимов работы СИКН.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
Таблица 1- Состав СИКН
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ) |
|
Счетчик-расходомер массовый Micro Motion модификации CMF* |
45115-10 |
таблицы 1
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ) |
|
Счетчики-расходомеры массовые Micro Motion модели CMF* |
45115-16 |
|
Датчики температуры Rosemount 3144Р |
63889-16 |
|
Преобразователи давления измерительные 3051 |
14061-15 |
|
Расходомер-счетчик ультразвуковой Prosonic Flow модели 92F |
29674-12 |
|
Преобразователи плотности и расхода CDM модификации CDM 100P |
63515-16 |
|
Преобразователи плотности и вязкости FVM |
62129-15 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
|
Комплекс измерительно-вычислительный ИМЦ-07** |
75139-19 |
|
*Далее по тексту - СРМ. “Далее по тексту - ИВК. |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массы нефти прямым методом динамических измерений в рабочем диапазоне расхода;
- автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости нефти, объемной доли воды в нефти;
- измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- проведение контроля метрологических характеристик и поверки СРМ с применением трубопоршневой установки;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
- вычисление массы нетто нефти;
- автоматическое регулирование расхода нефти через БИК для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический и ручной отбор проб нефти;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Заводской номер 663/2019, состоящий из трех цифр и указанных через косую черту четырех цифр года изготовления, наносится на табличку, установленную на стене технологического блока СИКН (рисунок 1), методом лазерной гравировки.
Пломбировка СИКН не предусмотрена.
Место нанесения заводского номера

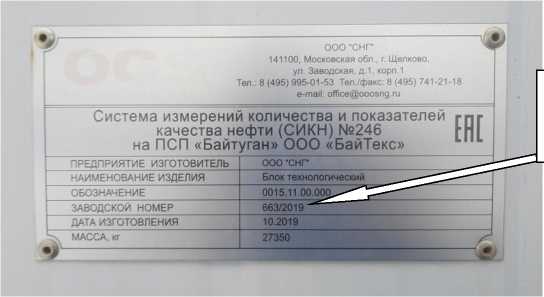

Рисунок 1 - Табличка с указанием места нанесения заводского номера
|
“ ООО "СНГ ч 141100, Московская обл.. г. Щелково, ул. Заводская, д.1, корп 1 Тел.: 8 (495) 995-01-53 Тел./факс: 8 (495) 741-21-18 e-mail: office@ooosng ru | |
|
Система измерена качества не на ПСП «Байт |
количества и показателей гПГ ;фти (СИКН) №246 гН| уган» ООО «БайТекс» |
|
ПРЕДПРИЯТИЕ ИЗГОТОВИТЕЛЬ НАИМЕНОВАНИЕ ИЗДЕЛИЯ | |
|
ОБОЗНАЧЕНИЕ |
0015.11.00.00qJ^" --‘ |
|
ЗАВОДСКОЙ НОМЕР |
663/2019^ |
|
ДАТА ИЗГОТОВЛЕНИЯ |
10.2019 |
|
к МАССА, кг |
27350 |
Метрологические и основные технические характеристики СИКН и показатели измеряемой среды приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефти*, т/ч |
от 15,00 до 91,32 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений | |
Таблица 4 - Основные технические характеристики СИКН и физико-химические показатели измеряемой среды___________________________________________________________________
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
3 (две рабочие, одна контрольно-резервная) |
|
Избыточное давление нефти, МПа | |
|
- рабочее |
0,5 |
|
- минимально допустимое |
0,3 |
|
-максимально допустимое |
1,6 |
|
Режим работы СИКН |
непрерывный |
|
Показатели измеряемой среды: | |
|
- измеряемая среда |
нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
|
- температура, °С |
от +5 до +40 |
|
- плотность в рабочем диапазоне температуры, | |
|
кг/м3 |
от 879 до 910 |
|
- вязкость кинематическая в рабочем диапазоне | |
|
температуры, мм2/с (сСт), не более |
40 |
|
- массовая доля воды, %, не более |
0,5 |
|
- массовая доля механических примесей, %, не | |
|
более |
0,05 |
|
- массовая концентрация хлористых солей, | |
|
мг/дм3, не более |
100 |
|
- давление насыщенных паров, кПа (мм рт. ст.), | |
|
не более |
66,7 (500) |
|
- содержание свободного газа |
не допускается |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380±38, трехфазное 220±22, однофазное |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации - температура окружающего воздуха в блоках | |
|
БФ, БИЛ, БИК, оС |
от +5 до +18 |
|
- температура окружающего воздуха в | |
|
помещении операторной, оС |
от +15 до +25 |
|
Средний срок службы, лет, не менее |
10 |
