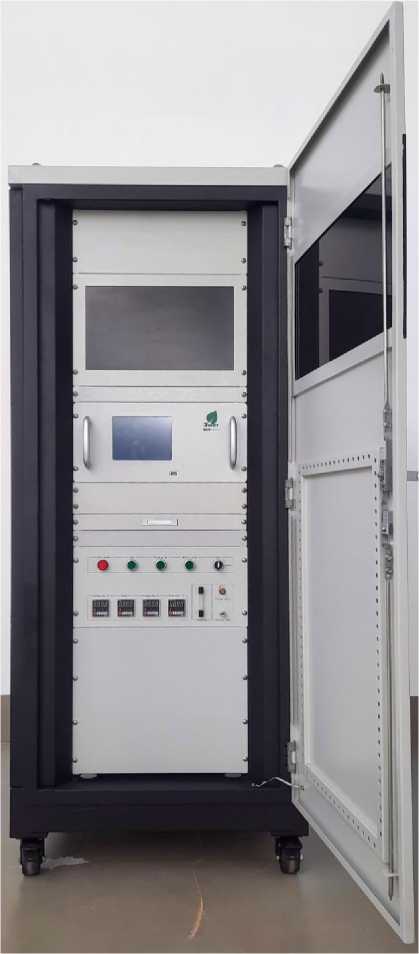

Наименование

Назначение

1

Г азоанализатор

Определяет концентрацию SO2, NO, NO2, HCl, CO, O2, H2O, CO2, CH4, HF, NH3

2

Панель управления

Для быстрого и простого контроля состояния комплекса на панели управления размещены следующие элементы:

• -   сигнальная лампа неисправности;

• -   4 кнопки, которые предназначены для установки на нуль, обратной продувки пробоотборника, обратной продувки датчика расхода, активации режима технического обслуживания/работы;

• -   термостат, который может проверять температуру блока подогрева, пробоотборной линии с подогревом, пробоотборника;

• -   откалиброванный расходомер для контроля расхода калибровочного газа.

3

Группа электромагнитных клапанов

Включает в себя электромагнитный клапан установки на нуль, электромагнитный клапан калибровки (трехходовой), электромагнитный клапан обратной продувки.

№

Наименование

Назначение

4

Блок подогрева

Включает в себя сопровождающий подогрев отходящих газов, встроенный фильтр, шаровой кран и другие модули.

5

Редукционный     клапан

фильтра

Подсоединяется к источнику сжатого воздуха, чтобы обеспечить комплексы стабильным и сухим приборным воздухом

6

Монитор, ПК/сервер

Устанавливается опционально по необходимости

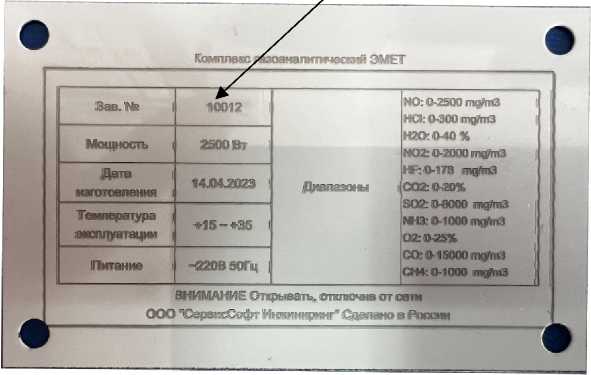

Наименование

Обозначение

Количество

Комплекс газоаналитический

ЭМЕТ

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Таблица 3 - Мет]

рологические характе

ристики

Определяемый компонент

Диапазон показаний концентрации определяемого компонента

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

массовой

концентрации, мг/м³

объемной доли, %

приве-денной¹)

относительной

Оксид углерода

СО

от 0 до 100 мг/м³

от 0 до 10 включ.

± 12

_-

св. 10 до 100

_-

± 12

от 0 до 500 мг/м³

от 0 до 50 включ.

± 8

-

св. 50 до 500

-

± 8

от 0 до 2000 мг/м³

от 0 до 200 включ.

± 5

-

св. 200 до 2000

_-

± 5

от 0 до 5000 мг/м³

от 0 до 500 включ.

± 5

_-

св. 500 до 5000

_-

± 5

от 0 до 10000 мг/м³

от 0 до 1000 включ.

± 5

-

св. 1000 до 10000

-

± 5

от 0 до 15000 мг/м³

от 0 до 1500 включ.

± 5

-

св. 1500 до 15000

-

± 5

Определяемый

компонент

Диапазон показаний концентрации определяемого компонента

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

массовой

концентрации, мг/м³

объемной доли, %

приве-

денной¹⁾

относительной

Диоксид углерода СО2

от 0 до 10 %

-

от 0 до 1 включ.

± 2

-

-

св. 1 до 10

-

± 2

от 0 до 20 %

-

от 0 до 2 включ.

± 2

-

-

св. 2 до 20

-

± 2

Оксид азота NO

от 0 до 50 мг/м³

от 0 до 10 включ.

± 10

-

св. 10 до 50

-

± 10

от 0 до 200 мг/м³

от 0 до 20 включ.

± 10

-

св. 20 до 200

-

± 10

от 0 до 500 мг/м³

от 0 до 50 включ.

± 8

-

св. 50 до 500

-

± 8

от 0 до 1000 мг/м³

от 0 до 100 включ.

± 8

-

св. 100 до 1000

-

± 8

от 0 до 2500 мг/м³

от 0 до 250 включ.

± 5

-

св. 250 до 2500

-

± 5

Диоксид азота

NO2

от 0 до 50 мг/м³

от 0 до 10 включ.

± 10

-

св. 10 до 50

-

± 10

от 0 до 200 мг/м³

от 0 до 20 включ.

± 10

-

св. 20 до 200

_-

± 10

от 0 до 500 мг/м³

от 0 до 50 включ.

± 8

-

св. 50 до 500

-

± 8

от 0 до 1000 мг/м³

от 0 до 100 включ.

± 8

-

св. 100 до 1000

-

± 8

от 0 до 2000 мг/м³

от 0 до 200 включ.

± 5

-

св. 200 до 2000

_-

± 5

Диоксид серы

SO2

от 0 до 100 мг/м³

от 0 до 10 включ.

± 10

-

св. 10 до 100

-

± 10

от 0 до 250 мг/м³

от 0 до 25 включ.

± 8

-

св. 25 до 250

-

± 8

от 0 до 500 мг/м³

от 0 до 50 включ.

± 8

-

св. 50 до 500

_-

± 8

от 0 до 1000 мг/м³

от 0 до 100 включ.

± 8

_-

св. 100 до 1000

-

± 8

от 0 до 2000 мг/м³

от 0 до 200 включ.

± 5

-

св. 200 до 2000

-

± 5

от 0 до 4000 мг/м³

от 0 до 400 включ.

± 5

_-

св. 400 до 4000

_-

± 5

от 0 до 6000 мг/м³

от 0 до 600 включ.

± 5

_-

св. 600 до 6000

-

± 5

Определяемый

компонент

Диапазон показаний концентрации определяемого компонента

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

массовой

концентрации, мг/м³

объемной доли, %

приве-

денной¹⁾

относительной

Аммиак NH3

от 0 до 15 мг/м³

от 0 до 5 включ.

± 10

-

св. 5 до 15

-

± 10

от 0 до 50 мг/м³

от 0 до 10 включ.

± 8

-

св. 10 до 50

-

± 8

от 0 до 100 мг/м³

от 0 до 15 включ.

± 8

-

св. 15 до 100

-

± 8

от 0 до 200 мг/м³

от 0 до 20 включ.

± 8

-

св. 20 до 200

-

± 8

от 0 до 500 мг/м³

от 0 до 50 включ.

± 5

-

св. 50 до 500

-

± 5

от 0 до 1000 мг/м³

от 0 до 100 включ.

± 5

-

св. 100 до 1000

-

± 5

Хлороводород

HCl

от 0 до 15 мг/м³

от 0 до 3 включ.

± 10

-

св. 3 до 15

-

± 10

от 0 до 50 мг/м³

от 0 до 5 включ.

± 10

-

св. 5 до 50

-

± 10

от 0 до 100 мг/м³

от 0 до 10 включ.

± 8

-

св. 10 до 100

_-

± 8

от 0 до 200 мг/м³

от 0 до 20 включ.

± 8

-

св. 20 до 200

-

± 8

от 0 до 300 мг/м³

от 0 до 30 включ.

± 8

-

св. 30 до 300

-

± 8

Фтороводород

HF

от 0 до 15 мг/м³

от 0 до 3 включ.

± 10

-

св. 3 до 15

_-

± 10

от 0 до 50 мг/м³

от 0 до 5 включ.

± 10

-

св. 5 до 50

-

± 10

от 0 до 100 мг/м³

от 0 до 10 включ.

± 8

-

св. 10 до 100

-

± 8

от 0 до 178 мг/м³

от 0 до 20 включ.

± 8

-

св. 20 до 178

_-

± 8

Вода H2O

от 0 до 25 %

_-

от 0 до 2 включ.

± 5

_-

-

св. 2 до 25

-

± 5

от 0 до 40 %

-

от 0 до 3 включ.

± 10

-

-

св. 3 до 24 включ.

-

± 10

_-

св. 24 до 40

_-

± 20

Кислород O2

от 0 до 25 %

_-

от 0 до 2 включ.

± 5

_-

-

св. 2 до 25

-

± 5

Определяемый компонент

Диапазон показаний концентрации определяемого компонента

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности, %

массовой

концентрации, мг/м³

объемной доли, %

приве-

денной¹⁾

относительной

Метан CH4

от 0 до 100 мг/м³

от 0 до 10 включ.

± 10

-

св. 10 до 100

-

± 10

от 0 до 500 мг/м³

от 0 до 50 включ.

± 8

-

св. 50 до 500

-

± 8

от 0 до 1000 мг/м³

от 0 до 100 включ.

± 8

-

св. 100 до 1000

-

± 8

¹⁾ приведенная погрешность нормирована к верхнему пределу диапазона измерений

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 198 до 242

от 50 до 60

Потребляемая мощность (без сопровождающего подогрева), Вт, не более

2500

Габаритные размеры (Д*Ш*В), мм, не более:

800x900x1900

Масса, кг, не более

300

Время установления показаний, с, не более

20

Время прогрева, мин, не более

60

Условия эксплуатации:

• - диапазон температуры окружающей среды, °С

• - диапазон относительной влажности (без конденсации влаги), %

• - диапазон атмосферного давления, кПа

от +15 до +35 до 85

от 84 до 106,7

Параметры анализируемого газа на входе в газоанализатор: - температура, °С, не более

+180

Предел допускаемого времени установления показаний (время одного цикла без учета транспортного запаздывания), с

120

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

24000
